管道等级代号(Piping Class Code Number)没有统一的规定,不同的行业、国家或公司,代号的组成和包含的内容也不尽相同,有的工程项目用七单元组成,有的工程项目用八单元组成,有的工程项目只用三单元组成,不管怎样,管道等级代号,三单元形式是最基本的,一般需要包含材料类别、顺序号和压力等级等信息。
例如,2006年某石化乙烯改扩建工程的管道等级代号为八单元组成,如下所示为等级代号。
等级:03CS1S01
03 表示ASME Class300。
CS 表示碳钢。
1 表示腐蚀裕量1.5mm。
S 表示小口径承插焊连接,大口径法兰或对焊。
01 表示序列号。
下面仅以三单元的管道等级号为例说明管道等级代号的组成。
1. 管道等级代号的组成
2. 各单元内容
第一单元由一位大写的英文字母表示管道公称压力(MPa)等级(表4-74)。
表4-74 管道公称压力等级代号
第二单元由阿拉伯数字表示顺序号(11~9)9)。顺序号用于表示一、三单元相同时,不同的材质和管道连接形式等。
第三单元由一位大写的英文字母表示管道材料类别(表4-75)。

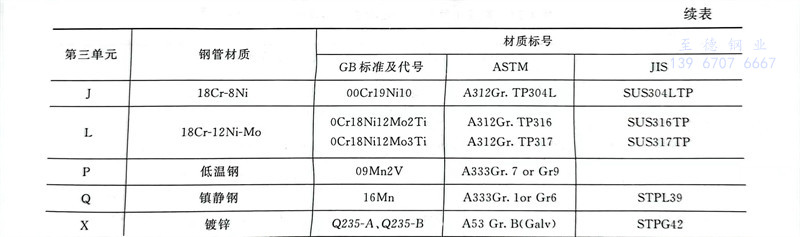

表4-75 管道材料类别代号
3. 管道等级索引
管道等级索引是管道材料专业编制的主要文件之一,一般应有管道等级代码、物料代号、介质种类、设计温度、压力范围、管子材料及尺寸范围,供工艺系统、管道、仪表、采购等专业使用,是工艺系统专业在基础设计阶段设计的主要依据文件。

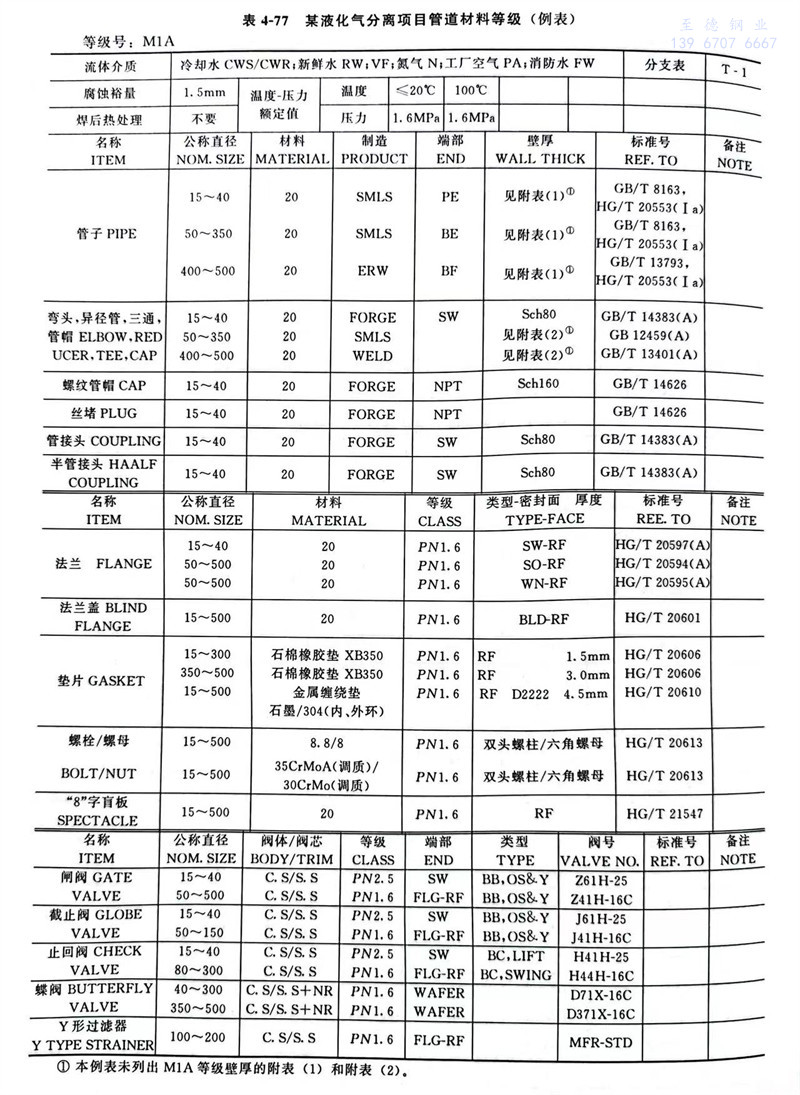

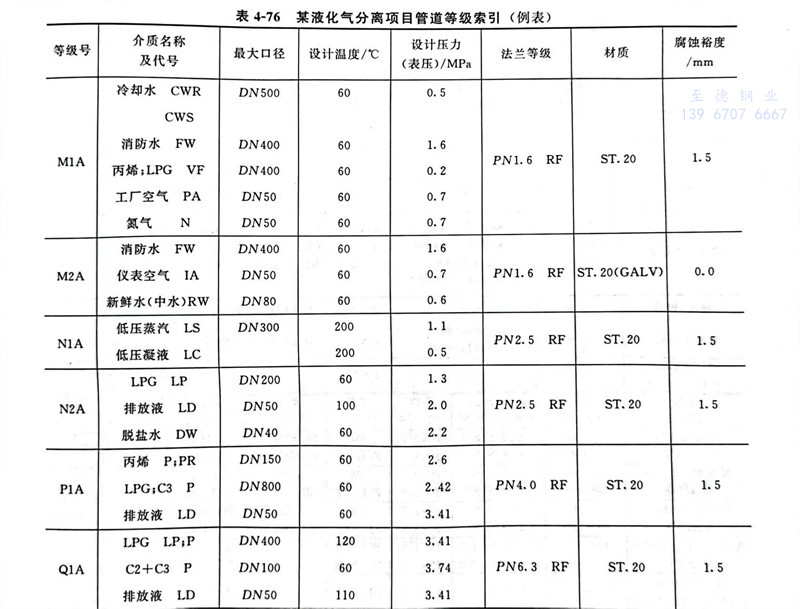

管道等级索引表的基本内容和格式见表4-76。管道材料等级表见表4-77。
