一、材料设计过程的计算机应用
有的工程公司把实际做过的工程项目的管道材料等级收集、归纳起来，用计算机编制了材料选用等级库，只要输入或者选择管道材料选用的工况等条件，就会自动列出一系列可以采用的材料和相应的描述，以及其他必要的有用信息。在压力管道材料的选择上，会方便很多。
使用PDS、PDMS或AutoPlant等三维模型软件进行压力管道设计时，需要管道材料工程师使用软件的材料等级库建立模块程序，完成项目的三维模型数据库加载工作。使用这些软件的自动生成材料报表模块，可以快速得到各种压力管道材料统计报表。
二、管道材料统计中Excel的使用
Excel中的很多功能对压力管道材料设计工作效率的提高具有很大的作用。例如，求和、拖拽拷贝、排序、分列、筛选、函数、公式计算等常用的功能。下面仅介绍Excel“数据透视表”功能在管道材料统计 ［Piping Material Take-off（MTO）］时的应用。
大、中型项目的材料统计可以凭借PDS、PDMS或AutoPlant等压力管道设计软件建立压力管道三维模型，然后，自动、快速生成各种压力管道材料数据报告。小型项目的管线只有很少的管线，如只有200多根管线，如果使用PDS、PDMS或AutoPlant等软件，则需要做很多的前期准备工作，如大型软件的材料等级数据库的搭建，建立三维管道模型等工作。一些小型项目，可以使用 Office中 Excel的“数据透视表”功能，快速汇总管道材料，制作管道综合材料表。
①. 根据管道布置图，使用元件代码（为了方便，使用英文字母代表各种管材，如管子可用P代表；90°弯头可用E代表；法兰可用F代表；垫片可用G代表；螺栓可用B代表；闸阀可用VA代表；截止阀可用VB代表等）记录下相应的等级、尺寸、数量（相同的管材数量不用相加，最后计算机统一分门别类汇总），得出下面的表格（图4-64）：“项目短代码工作文件”（是由管道设计人员依据管道布置图数出来的）。
②. 在Excel菜单中选择“数据”→“数据透视表”（图4-65）。

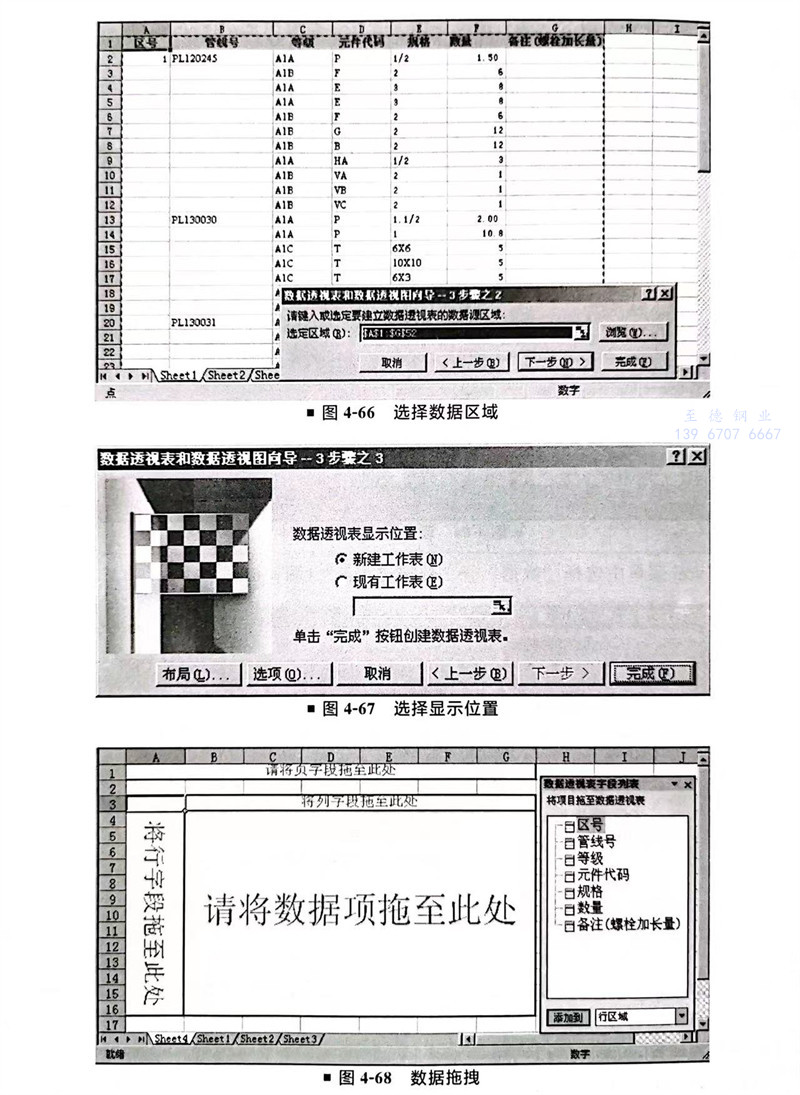

点击“下一步”（图4-66）。
点击“下一步”（图4-67）。
点击“完成”（图4-68）。

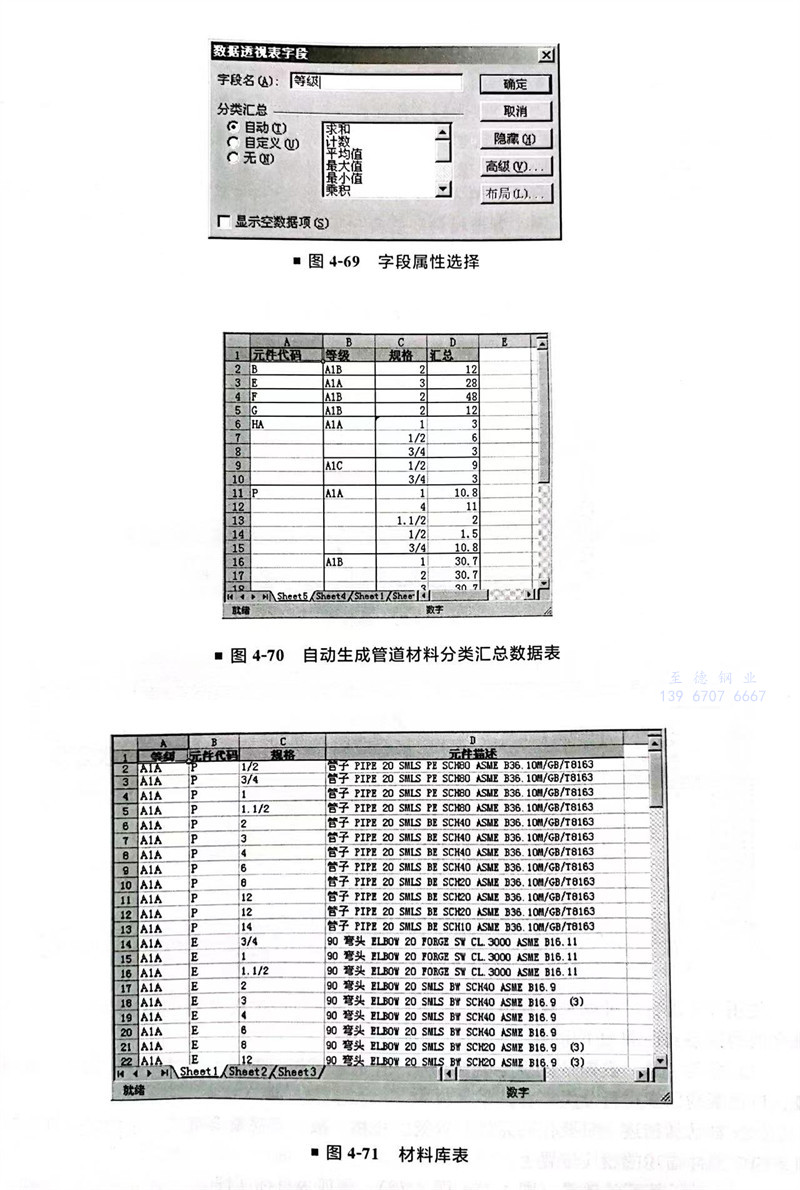

③. 根据管道综合材料表汇总的要求，用鼠标依次将“元件代码、等级、规格”拖入“将行字段拖至此处”，每拖一个字段，双击字段，会弹出图4-69所示的对话框。
点中“求和”，点“确定”。
④. 把“数量”拖至“请将数据项拖至此处”。
把写着“求和”“汇总”的没有用处的汇总项，点鼠标右键设置为隐藏。
⑤. 把表格全选中，拷贝到新的表格中，使用Excel“编辑”→“选择性粘贴”，把写着（空白）”的项，用“替换”功能，替换为空格，就得出了管道材料数量汇总表（图4-70）。
⑥. 把短代码转化为代表的管道材料的相应名称；根据等级、尺寸在管道等级表（图-71）中的相应描述，拷贝到综合材料表中，就完成了管道综合材料表的制作。
三、用计算机编程自动获取材料汇总报告
对于上面提出的小型工程项目，可以使用VB语言编程，实现在短代码工作文件上，自动添加管道材料描述和汇总管道材料。

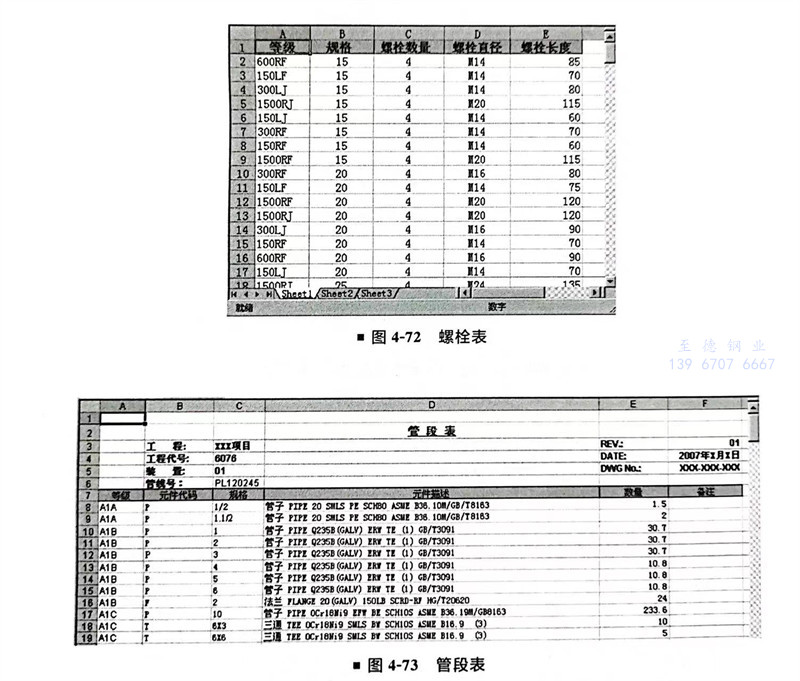

从管道平面布置图得到“项目短代码工作文件”（简称“表一”，图4-64），利用项目的“管道材料等级表”得出的“材料库表”（简称“表二”，图4-71）、“螺栓表”（简称“表三”，图4-72），通过编制程序，实现管道描述的快速、自动加载，最终实现标准格式、带有材料描述的“管段表”（简称“表四”，图4-73）（每根管线的材料汇总表，与每根管线的徒手绘制详图配合，组成轴测图）和“管道材料汇总表”（简称“表五”，图4-74）（分区或者整个项目的管道材料汇总表）。
使用VB语言，可以实现利用表二和表三，续表一自动生成表四和表五的目标文件。各表之间的关系和原理如下所述。
（1）分类汇总 表四是把表一中管线号一样的汇总到一页，汇总时，按照元件代码、等级、口径制约因素进行分类汇总。
（2）自动加描述 只要代码元件、等级、规格一致，程序就会把表二中的描述自动拷贝到表四中元件描述的相应位置上。

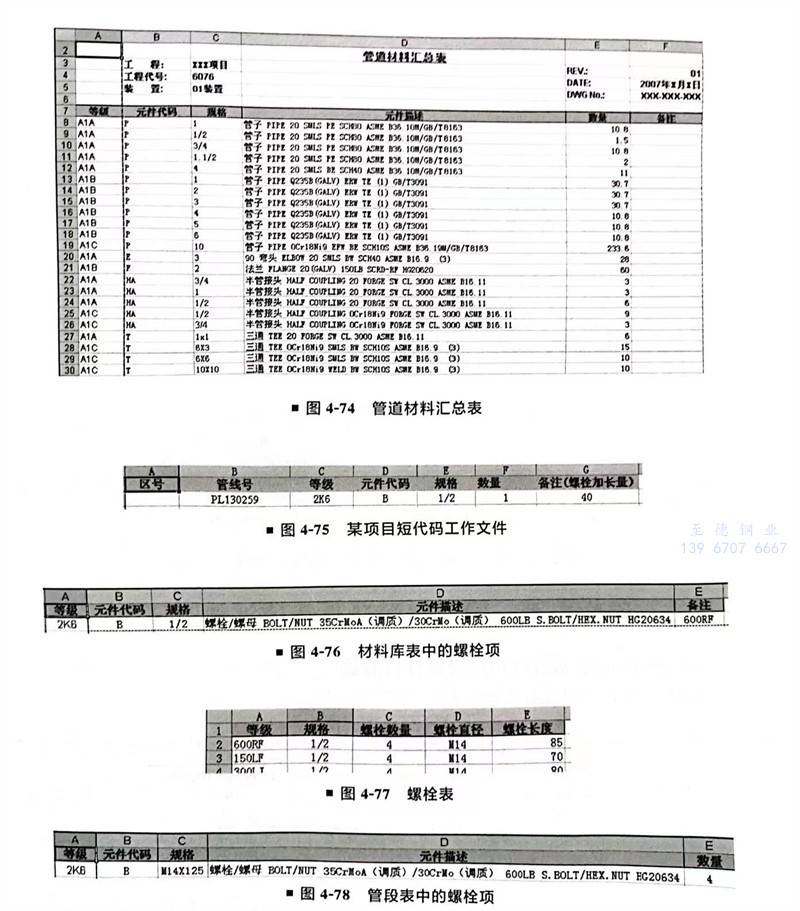

（3）自动计算螺栓数量（图4-75～图4-78）表四为目标文件。
①. 表一中“等级”“元件代码”与“规格”和表二中照应，程序会把“元件描述”的内容自动拷贝到表四。“等级”与“元件代码”则视情况，可以让程序加载到表四，也可以不加。
②. 同时，表四的“规格”中“M14X125”内容也被程序加载。“M14”是由表一中的“等级”与“规格”和表三中的“等级”与“规格”照应，从表三拷贝出的“螺栓直径”。“125”是由表三“螺栓长度”中的“85”，加上表一“备注（螺栓加长量）”中的“40”，即 85+40=125。

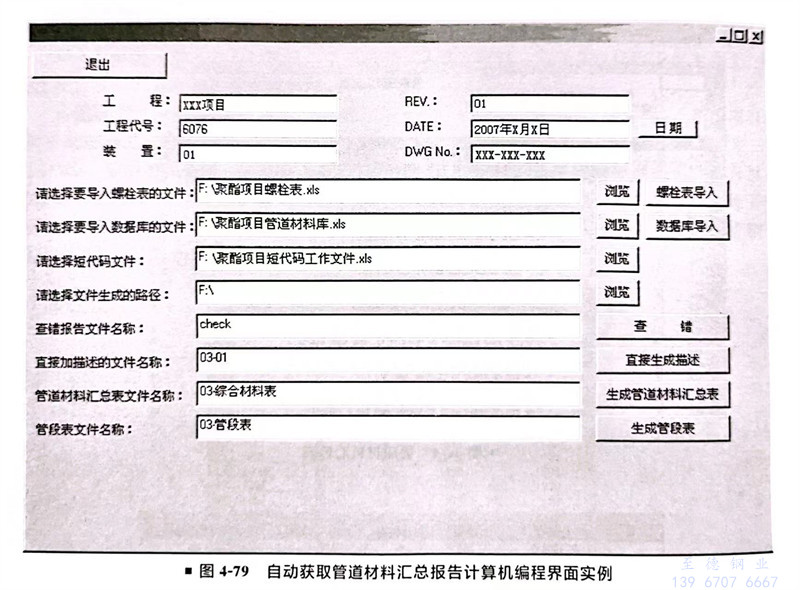

图4-79是使用编程语言，按照上面介绍的条件关系编写出的一个程序的界面。
