硫酸是产量大、用途广的基本化工原料,广泛应用于国民经济各部门。无论是生产硫酸还是使用硫酸,只要接触它,就会遇到硫酸的腐蚀问题。

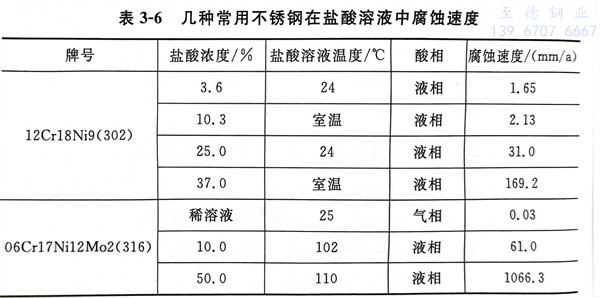

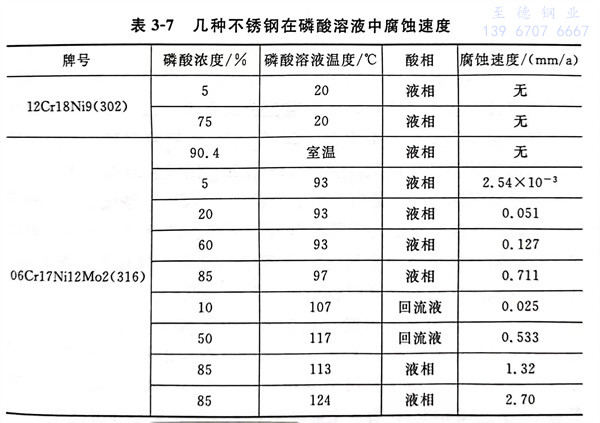

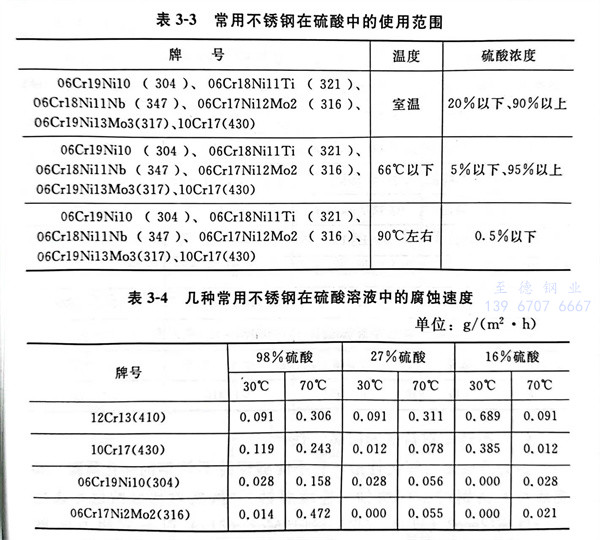

  一般说来,不含Mo的不锈钢,不能用于耐硫酸腐蚀;而含Mo:2%~3%的06Cr17Ni12Mo2、022Cr17Ni14Mo2、06Cr18Ni12Mo2Ti等,是可供选用的耐硫酸的最低牌号;同样含Mo:2%~3%的一些双相不锈钢,例如,00Cr25N6NiMo2N等的耐硫酸性能相当或优于含Mo:2%~3%的Cr-Ni奥氏体钢。高Mo(含Mo≥4%)不锈钢的耐硫酸性能又比一般含Mo:2%~3%的钢进一步提高。但是,当钢中既含Mo又含Cu时,其耐硫酸性能又优于仅含Mo的不锈钢,因而,它们的使用范围可较仅含Mo的钢更加扩大。而用Mo、Cu、Si(3%~4%)三元素复合金化的Cr-Ni奥氏体钢和双相不锈钢则是耐硫酸不锈钢中性能更佳,使用范围更宽的一类。截至目前为止,高牌号耐硫酸不锈钢,例如,0Cr23Ni28Mo3Cu3Ti、1Cr24M20Mo2Cu3、0Cr20Ni29Mo3Cu4等主要用于常压下耐80℃以下的各种浓度硫酸。但是在90%~98%的高温浓硫酸中,根据使用温度和浓度,只有选用高Si:6%不锈钢才能取得满意的结果。几种常用不锈钢在不同浓度、温度的硫酸中的腐蚀速度,见表3-4。几种常用不锈钢在盐酸溶液中腐蚀速度,见表3-6。几种常用不锈钢在磷酸溶液中腐蚀速度,见表3-7。
