一、管子
管子尺寸属于“小外径系列”。
二、法兰
(1)法兰标准属于欧式法兰。
(2)压力等级:PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、20.0等10个压力等级。
(3)公称直径:DN15~DN1600mm。
(4)法兰型式:整体、板式平焊、对焊、平焊环板式松套、对焊环板式松套、翻边板式松套和法兰盖等7种。
(5)密封面型式:平面、凸面、凹凸面、榫槽面、环连接面5种。
(6)JB没有相应的管子尺寸系列标准、管件标准,体系很不完善,需要GB体系作支持。
(7)JB法兰标准把不同等级的材料列入同一温度-压力表中,以至失去了其科学性。
(8)JB阀门标准以有限的型号给出选用系列(从各产品汇编中体现出来),既限制了其使用范围,又失去了其灵活性。从许多生产装置的应用情况来看,JB阀门的使用性能也不尽人意;JB阀门不能与ASME配伍使用,不便于与世界接轨。
三、机械行业标准体系中的常用标准

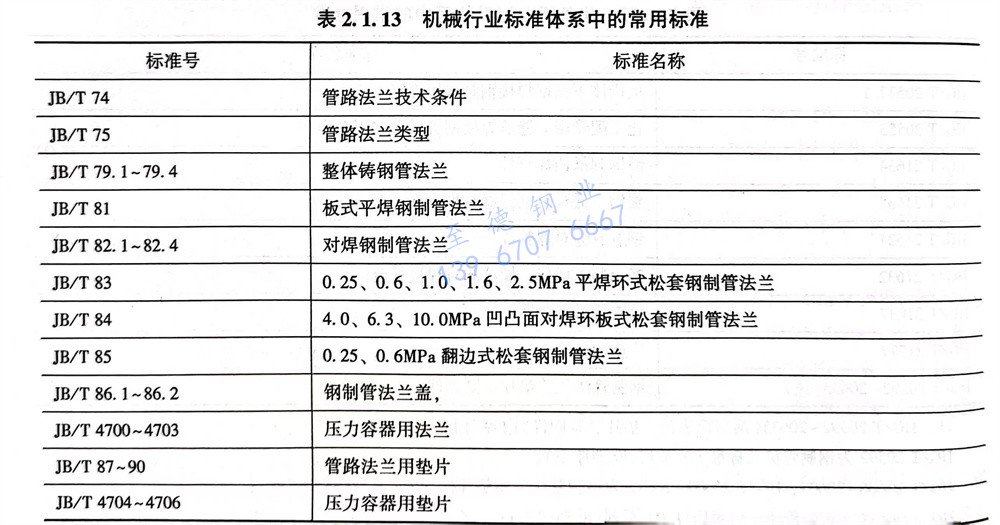

机械行业标准体系中的常用标准见表2.1.13。
JB/T 74 管路法兰技术条件
JB/T 75 管路法兰类型
JB/T 79.1~79.4 整体铸钢管法兰
JB/T 81 板式平焊钢制管法兰
JB/T 82.1~82.4 对焊钢制管法兰
JB/T 83 0.25、0.6、1.0、1.6、2.5MPa平焊环式松套钢制管法兰
JB/T 84 4.0、6.3、10.0MPa凹凸面对焊环板式松套钢制管法兰
JB/T 85 0.25、0.6MPa翻边式松套钢制管法兰
JB/T 86.1~86.2 钢制管法兰盖,
JB/T 4700~4703 压力容器用法兰
JB/T 87~90 管路法兰用垫片
JB/T 4704~4706 压力容器用垫片
