一、疏水阀前异径管的配管设计
①. 同心为同一中心轴的位置，偏心为小头的中心轴位置大头为偏离小头中心轴。
②. 当大小头布置在疏水阀前的立管上时，用同心的，防止阻力大。
③. 当大小头布置在疏水阀前的水平管上时，用底平偏心的，防止同心的造成积液。
二、泵入口前异径管的配管设计
①. 对于水平吸入的离心泵，当进口管有变径时，偏心异径管与泵的进口间宜设置一段直管段。当管道从下向上进泵时，应采用顶平安装；当管道从上向下进泵时，宜采用顶平安装，并在低点设置放净。但输送含有固体介质或浆液时，水平管段上偏心异径管应底平安装。
②. GB50316《工业金属管道设计规范》、API RP686《机械装置和装置设计的推荐实施规程》规定：离心泵入口处水平的偏心异径管一般采用顶平布置，但在异径管与向上弯的弯头直接连接的情况下，可采用底平布置。异径管应靠近泵入口。
三、其他位置异径管的配管设计
①. 管廊上水平管道变径连接，如无特殊要求，一般应选用底平偏心异径管。
②. 垂直管上宜选用同心异径管。
③. 在三通附近设置异径管时，对于汇流三通，异径管应布置在汇流前的管道上；对于分流三通，异径管应布置在分流后的管道上，见图2.141。

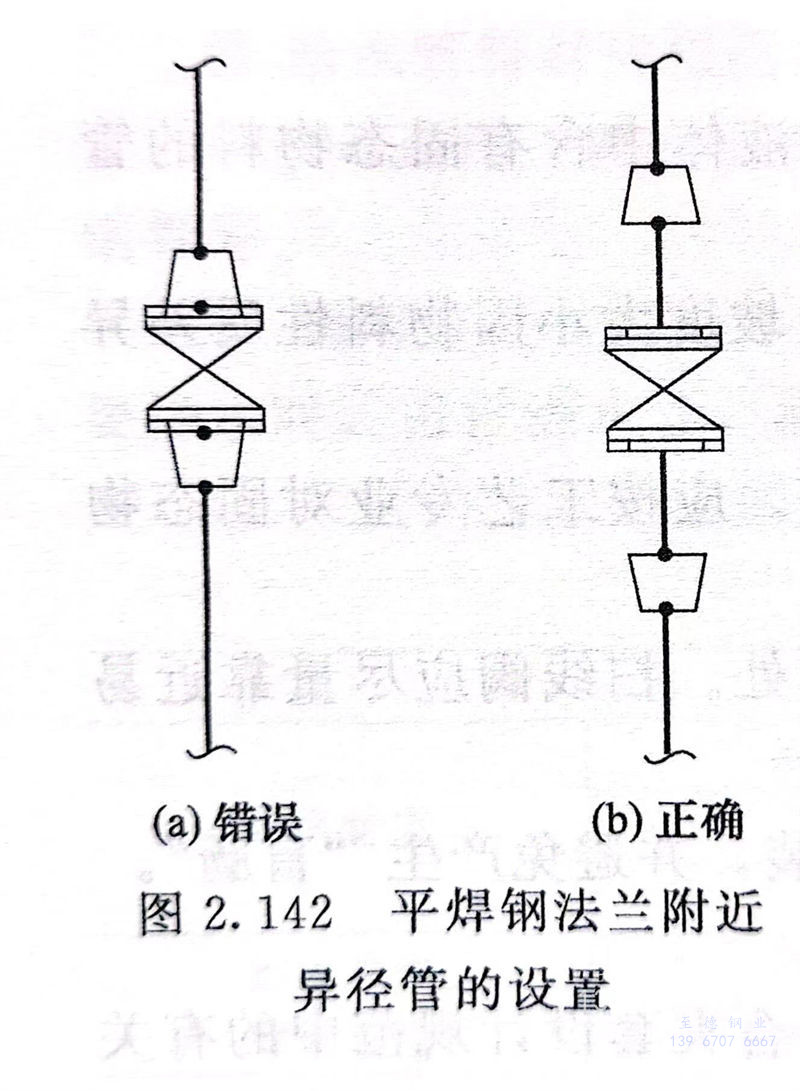

④. 平焊钢法兰不能直接与无缝大小头焊接，必须有一直管段，见图2.142。
四、调节阀两侧管道上的异径管的配管设计
①. 调节阀两侧管道上的异径管应紧靠调节阀。
②. 调节阀两侧管道上的异径管宜采用底平布置。
