1. 限流孔板的工作原理及分类
在石油化工装置中，限流孔板用于限制流体的流量或降低流体的压力，但通常用于工艺物料压力降要求精度不高的场合。
限流孔板为同心锐孔板，流体通过孔板就会产生压差，流量随压差的增大而增大。但当压差超过一定数值，即超过临界压差时，不论压差如何增加，流量将维持一定的数值而不再增加。限流孔板就是根据这个原理来限制流体的流量或降低流体的压力。限流孔板按孔板上开孔数分为单孔板和多孔板；按板数可分为单板和多板。
2. 限流孔板的应用
①. 蒸汽吹扫管路，为了保证既能达到连续吹扫，又保证提供最小蒸汽流量的目的，设计中在蒸汽管线设置限流孔板，一方面限制蒸汽流量，另一方面降低了蒸汽的压力，保证了管路的畅通和安全运行。
②. 储罐保压。
③. 管线压力平衡。
④. 在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
⑤. 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。
⑥. 需要降压以减少噪声或磨损的地方，如放空系统。

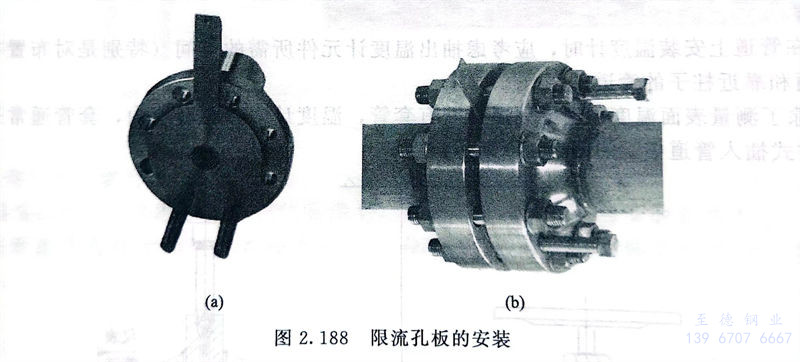

限流孔板的安装见图 2.188
在热水分配站配管设计过程中，在同一个热水分配站上的热水伴管当量长度宜大致相等，最短热水伴管当量长度不宜小于最长伴管当量长度的70％，否则宜设置限流孔板或截止阀以控制热水量分配均匀。
3. 孔板流量计的布置
节流装置一般安装在水平管道上，如果必须在垂直段上，则液体流向必须由下向上，气体流向必须由上向下。节流装置应尽量安装在维修方便的地方，要求的直管段长度内不应有焊缝、阀门、管件支管和大小头等。
