①. 均速管流量计(例如阿牛巴、威力巴等)、毕托管流量计及其变形产品如V形毕托管流量计和毕托式文丘里管,宜安装在水平管道上,当测量气体或蒸汽时,也可安装在垂直管道上。


 ②. 均速管流量计不可用于测量两相流及工作温度低于饱和温度的蒸汽流量的测量。


 ③. 均速管流量计应安装在被测介质完全充满的管道上。


 ④. 均速管流量计在工艺管道上截面上的插入方位应满足下列要求:在水平管道上安装、测量气体时,应在水平线以上且与水平线夹角30°~150°的范围内;在水平管道上安装、测量液体和蒸汽时,应在水平线以下且与水平线夹角-50°~-130°的范围内;在垂直管道上安装时,可在与管道中心线垂直的平面内的任意位置;均速管流量计测压孔开孔中心线与管道中心线的偏差应小于3°,均速管流量计中心线与管线垂直度偏差应小于5°,与管道中心线的偏差应小于3°。

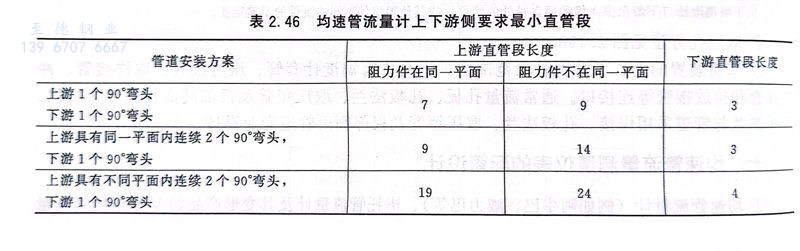

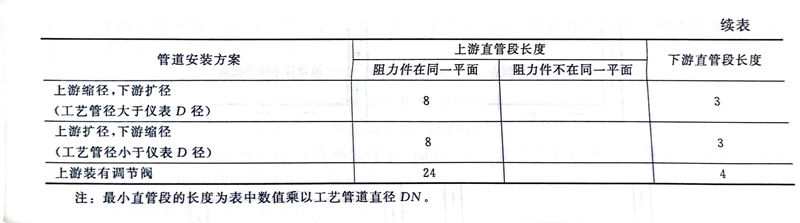

 ⑤. 测量精度要求为±1%时,均速管流量计上、下游侧直管段长度应符合表2.46的要求。测量精度要求为士3%时,至少应有上游侧3DN、下游侧2DN的直管段长度。
