一、管廊管道支吊架设计一般要求
①. 管廊上管道支架的间距，受到管廊结构的梁及柱间距的限制。小管道支架需要在次梁上作支撑。对于大直径管道只需在主梁上支撑就够了。
②. 管廊上敷设有坡度的管道，可通过调整管托下加型钢或钢板垫枕的办法来实现。对于放空气体总管（或去火炬总管）宜布置在管廊柱子的上方，以便于调整标高。
二、管廊管道固定架设计的注意点
①. 一般应在柱子轴线的主梁上设置，不要设在次梁上。
②. 尽量使固定架两侧的推力相差不要过大。

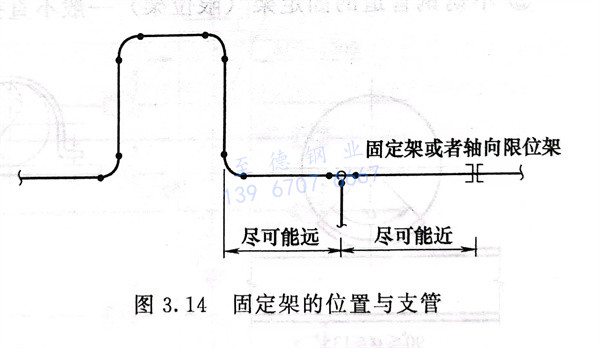

③. 管廊上不应在应力或位移量较大处连接支管，支管附近应设固定架（或轴向限位架），如图3.14所示。
三、管廊管道导向架设计的注意点
①. 导向架的间距与对应的轴向力及管径有关。
②. 有横向引出管道的接点时，导向架与接点或弯头的距离（沿管廊纵向）不宜太近，应使管道有一定的柔性。

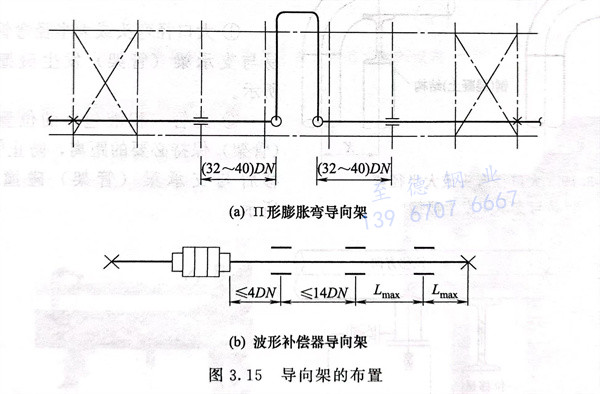

③. “II”形膨胀弯附近导向架的设置及波形补偿器附近导向架的设置见图3.15。
④. 设有“II”形膨胀弯时，如图3.16所示，4点及6～7点的距离要适当，可按柔性分析决定，同时考虑管道的横向位移不至于太大，1~22点之间管道应有充分的柔性。
四、管廊上不锈钢管道管架的设计

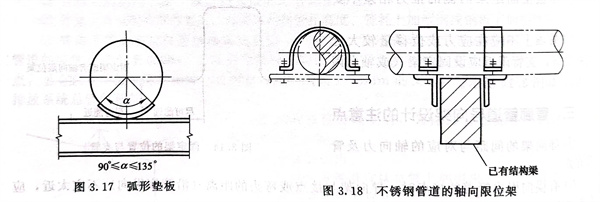

①. 管廊上管道的支承时，对于奥氏体不锈钢裸管，宜在支点处的管道底部焊与管道材质相同的弧形垫板或垫橡胶板，见图3.17。
②. 不锈钢管道的固定架（限位架）一般不直接焊到管道上，如图3.18所示。
五、管廊上管道支架易碰撞的位置

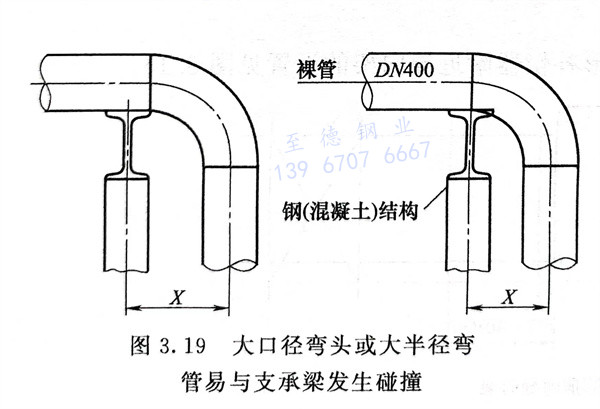

①. 大口径弯头或大半径弯管在梁拐弯时，易与支承梁（管架）发生碰撞，如图3.19所示。

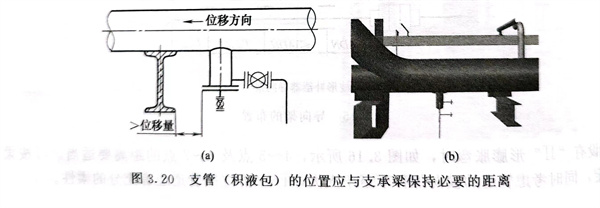

②. 支管（积液包）的位置应与支承梁（管架）保持必要的距离，防止管子发生热位移后与支承梁（管架）碰撞，如图3.20所示。
六、管廊上管道支吊架需开长圆孔的位置

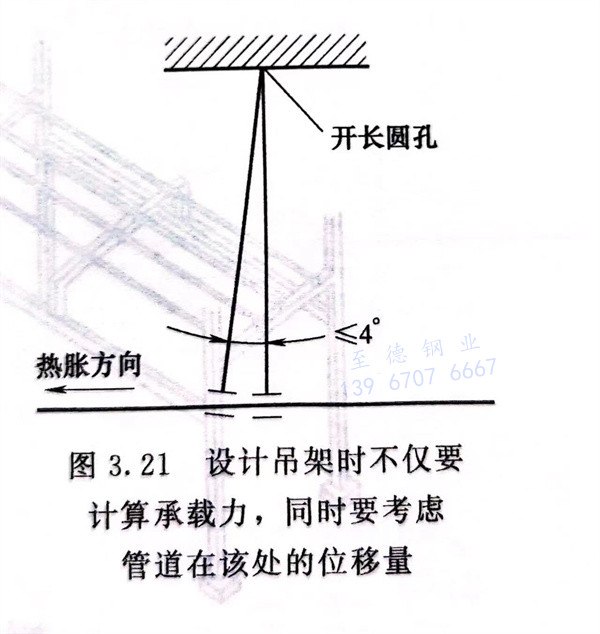

设计吊架时不仅要计算承载力，同时要考虑管道在该处的位移量，如果吊杆的位移过大，使得吊杆倾斜超过4°，应该在吊杆的生根部位设置长圆孔，如图3.21所示。
七、管道出装置界区前管架的设计

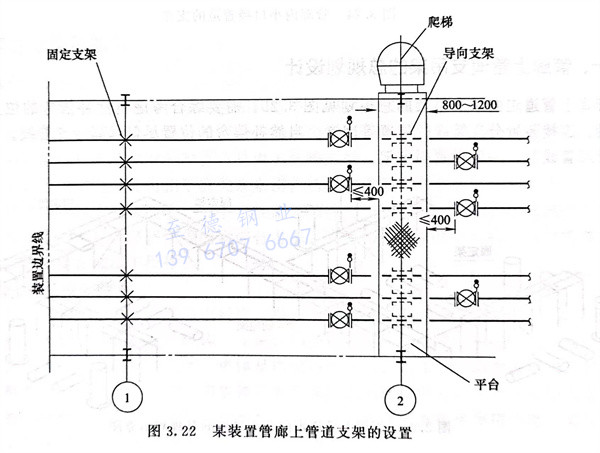

管道出装置界区前需要设置固定架。保护界区内阀门和法兰连接位置的受力安全。同时固定架界区内、外两侧的设计单位可以分别计算应力，互相不干涉，见图3.22。
八、易被扭弯的侧纵连系梁计算

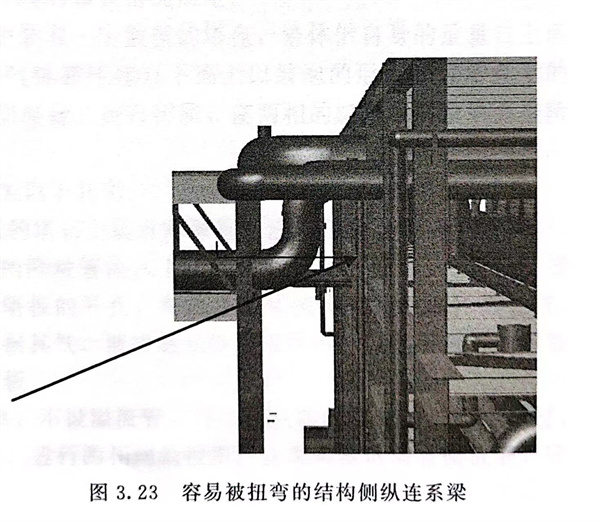

结构侧纵连系梁经常被管道的支架扭弯，如图3.23中箭头所示的钢梁。某工程约定管道符合标准M（力矩）＜7.5B（kN·mm）的可以不向结构专业提转矩条件，不会产生扭弯的现象，其中Br为结构侧纵连系梁翼缘宽度。
九、管廊内小口径管道的支撑

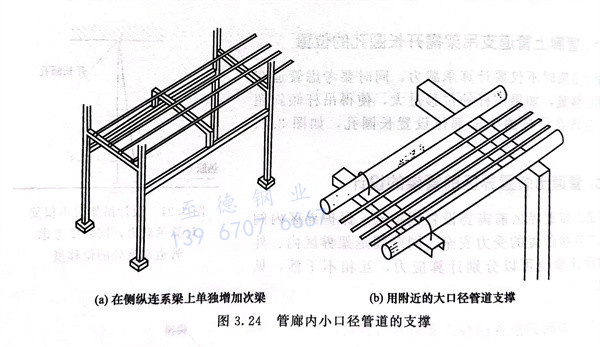

管廊的主横梁间距较大，小口径管道的最大允许跨距较小，为了满足小口径管道的支撑可以采取图3.24所示结构。
十、管廊上管道支吊架的总规划设计

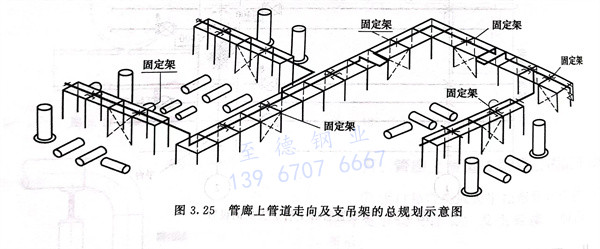

管廊上管道走向及支吊架的总规划见图3.25，需要综合考虑自然补偿弯的位置、固定架的位置、连接装置分支管线的位置等因素。自然补偿弯的位置尽量远离分支管线。装置管线连接主管廊管线前，一般设置固定架。
