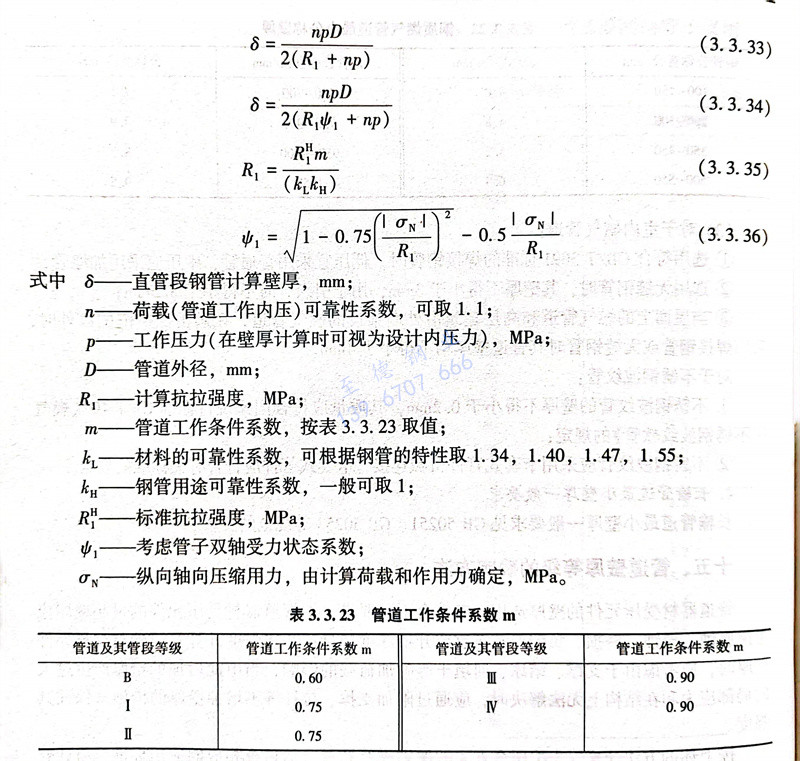

对于输油和输气管道的壁厚计算,俄罗斯管道规范和国内管道规范所采用的公式差别较大,根据俄罗斯管道规范SNIP 2.05.06《干线管道设计规范》的规定,管道壁厚由式(3.3.33)和式(3.3.34)计算确定。当存在纵向和轴向压缩应力时,壁厚应根据式(3.3.34)确定。


表 23.jpg


  输油管道钢管管壁厚计算公式见 GB 50253《输油管道工程设计规范》。输气管道钢管管壁厚度计算见GB50251《输气管道工程设计规范》。公式中的参数F.与俄罗斯管道壁厚计算公式中的参数k含义一样,只是F应根据地区类别取不同的值。在我国规范中,输油管道和输气管道的直管段壁厚计算公式基本相同,不同的是输气管道壁厚计算设计系数的取值不一样,另外,输气管道还需考虑温度折减系数t。


 将俄罗斯管道规范中的壁厚计算公式与我国规范计算公式比较可知,两者在壁厚的计算上有很大的不同。


(1)俄罗斯规范对壁厚的计算考虑的因素较多,如荷载可靠性系数n、工作条件系数m、材料的可靠性系数kL和钢管用途可靠性系数kH等。而我国的规范中仅考虑了设计系数k及焊缝系数中。


(2)俄罗斯规范中壁厚的计算采用的是标准抗拉强度,而我国规范中采用的是最小屈服强度。抗拉强度和最小屈服强度在数值上有较大的区别,例如,根据API 5L《管道钢管规范》,X65材料标准抗拉强度是531MPa,最小屈服强度是448MPa。


(3)在俄罗斯管道规范中,当钢管存在纵向和轴向压缩应力时,还考虑了管子双轴受力状态系数↓1。我国规范中未包括这种情况。


(4)采用俄罗斯管道规范计算的壁厚与我国规范计算的壁厚有一定的差异,但不是太大,前者比后者保守。


(5)按GB50253规定,输油管道工程设计计算输油量时,年工作天数应按350天计算,而俄罗斯规范BHTH 2-86《干线输油管道工艺设计规范》中规定,输油管道的年工作天数应根据管道长度和管道直径来选取,工作天数从345~356。
