1. 不锈钢卡压式管件性能


 a. 水压性能


   不锈钢卡压式管件应进行水压性能试验,试验压力为2.5MPa,管件应无渗透和永久变形。


 b. 气密性能


   不锈钢卡压式管件用于气体介质或进行型式试验时应做气密性能试验。用于气体介质的气密试验压力为1.7MPa,用于液体介质的气密试验压力为0.6 MPa。管件应无泄露出现。


 c. 连接性能


   型式试验时或用户要求时,不锈钢管件应进行连接性能试验。连接性能试验包括耐压试验、负压试验、拉拔试验、温度变化、交变弯曲、振动试验和压力波动试验。


d. 卫生要求


  不锈钢卡压式管件及密封圈的卫生要求应符合《生活饮用水输配水设备及防护材料卫生安全性评价规范》的规定。


 e. 力学性能

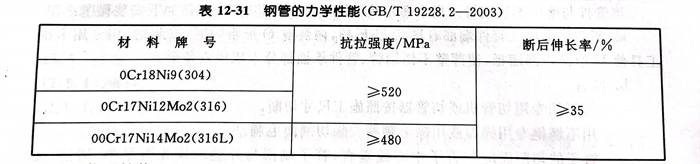

  不锈钢管的抗拉强度和断后伸长率等力学性能见表 12-31。




 f. 物理性能


  用于燃气介质的密封圈的物理性能应符合HG/T 3092《燃气输送管及配件用密封橡胶圈材料》的规定,其余密封圈的物理性能见表12-32。





2. 不锈钢卡压式管件安装


  不锈钢卡压式管件薄壁不锈钢管连接安装时,相同公称通径的管件和管子应选用同一种系列。


  当不锈钢管件与薄壁不锈钢管采用卡压工具卡压连接与安装时,应遵循如下安装程序:


    a. 不锈钢卡压式管件端部有环状U形槽,内装有O形密封圈,安装时,用专用卡压工具使U形槽内部缩径,使薄壁不锈钢管、管件承插部分卡压成六角形。


    b. 断管


        管子用专用切管机或切管器按照施工尺寸切断。


       用不锈钢专用锉刀或用除毛刺器去除切割面毛刺。


       管子的切割面应与管子中心线垂直,管子端部与外表面应光滑平整、清洁、无油污。


   c. 连接准备


     用专用划线器在管子端部画标记线一周,确认管子的插入长度。其插入长度的基准值见表12-33。

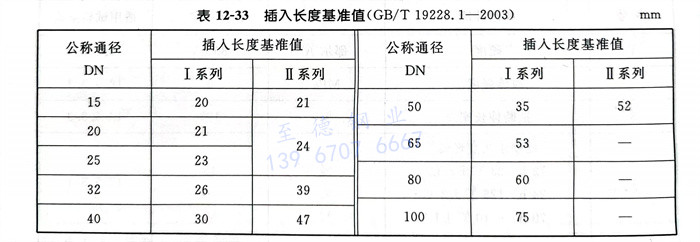

      表12-33插入长度基准值(GB/T 19228.1-2003)




      应确认O形密封圈是否确实安装在正确的位置上。安装时严禁使用润滑油。


    应将管子垂直地插入卡压式管件中。管子插入时不得歪斜,以免O形密封圈割伤或脱落而造成漏水。插入后,应确认管子上所画标记线距端部的距离,公称通径在10~25mm时,为3mm;公称通径在32~100mm时,为5mm。


  d.卡压连接


      使用卡压工具前应仔细阅读说明书。


   卡压工具钳口的凹槽应与管件凸部靠紧,工具的钳口应与管子轴心呈垂直状。开始作业后,凹槽部应咬紧管件,直到产生轻微振动,才可结束卡压连接过程。卡压连接后,应用六角量规检查卡压工序是否完好。


   若卡压连接不能到位,应将工具送修。卡压不当处,可用正常工具再做卡压,并应再一次用六角量规确认。


   与内外螺纹转换接头连接时,应先拧紧螺纹后再进行卡压。


  e. 检验


   卡压后,应用专用六角量规进行检验卡压连接是否完好。


   整个管线安装完毕后,应进行试压,试压试验可用水压试验或气压试验。水压试验压力为工作压力的1.5倍,气压试验压力为工作压力的1.05倍。



3. 不锈钢卡压式管件原材料及其制造方法


  a. 不锈钢管的原材料为不锈钢冷(热)轧钢带,其要求应符合GB/T 4239《不锈钢和耐热钢冷轧钢带》和YB/T 5090《不锈钢热轧钢带》的规定。


  b. 不锈钢带用自动氩弧焊接或等离子焊接制成钢管后,一般不再进行热处理。
