1. 水压试验
不锈钢卡压式管件两端封堵后，注入自来水至2.5 MPa试验压力，在试验压力下持续15s，结果应符合12.4.2.1a条的要求。
2. 气密试验
将不锈钢卡压式管件装在气密试验台上，浸没水中，充入纯净的压缩空气，用于气体介质的气密试验压力为1.7MPa，用于液体介质的气密试验压力为0.6MPa。在试验压力下持续10s，结果应符合12.4.2.1b的要求。
3. 耐压试验
试件两端与长度为200mm的薄壁不锈钢管卡压连接，组成一组试样，进行耐压试验，试验介质为自来水，其试验压力为2.5MPa，保压1min，管件与管子的连接部位应无渗漏和脱落现象。
4. 负压试验
应使用3个不同公称通径的管件分别与长度为200mm的等径薄壁不锈钢管卡压连接后构成一组试件，试验时，室内温度为（20±5）℃，试验压力为-80kPa，在该试验压力下，保持1h后，管件和管子内压差不得大于5kPa及有其他异常。
5. 拉拔试验
试件两端与长度为300mm的薄壁不锈钢管卡压连接，组成一组试样，向管内封入0.6 MPa气压，固定在拉伸试验机上。进行拉拔试验时，以2mm／min的速度进行拉伸，测定出现泄漏时的最大拉伸力，此时的拉伸力应大于最小抗拉阻力。不锈钢卡压式管件的最小抗拉阻力见表12-34。

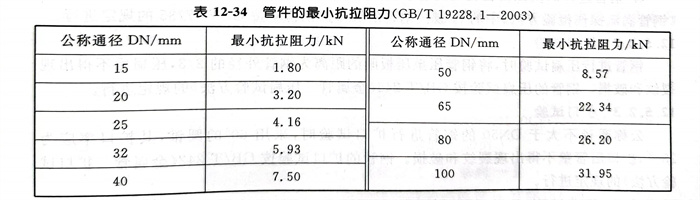

表12-34管件的最小抗拉阻力（GB/T 19228.1-2003）
6. 温度变化试验
温度变化性能试验按DVGW W534：1995《饮水装置中的管接头》规程中第12章要求进行。
7. 交变弯曲试验
交变弯曲试验按DVGW W534：1995规程中第15章要求进行。
8. 振动试验
试件两端与长度为200mm的薄壁不锈钢管卡压连接，组成一组试样，在试样附近固定一端，并与水压试验泵连接，加压至1.75 MPa并保压，试验介质为自来水。在试样的另一端端部进行振动，其振动条件应符合表12-35的规定。进行振动试验时，试验压力为1.75 MPa，在该压力下，持续10万次振动，管件和管子连接部位应无渗漏和脱落现象。
表12-35 振动条件（GB/T 19228.1-2003）
9. 压力波动试验
压力波动试验按DVGW W534：1995规程中第11章要求进行。
10. 卫生试验
用户要求时或型式试验时，用于输送饮用净水和生活饮用水管件的卫生试验应符合《生活饮用水输配水设备及防护材料卫生安全性评价规范》的规定。
