a. 不锈钢弯管表面不应有裂纹、折叠、重皮、凹陷、尖锐划痕等缺陷。表面以现裂纹、重皮等缺陷，应逐步修磨直至缺陷完全消除，修磨后的实际壁厚应符合14.3.2.6c条要求。
b. 不锈钢弯管不应有过烧组织，不应出现晶间裂纹。
c. 不锈钢弯管任何一点的实测壁厚不应小于管系直管最小壁厚Sm。
d. 热弯不锈钢弯管的圆度（弯曲部分同一圆截面上最大外径与最小外径之差与最大外径之比）不应大于7％；冷弯弯管的圆度不应大于8％；对于主蒸汽管道、再热蒸汽管道及设计压力＞8MPa的管道，弯管圆度不应大于5％。弯管两端直管段端部的圆度应符合相应钢管技术标准要求。

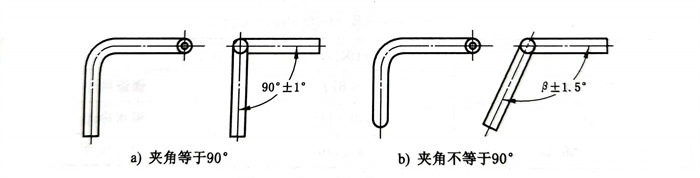

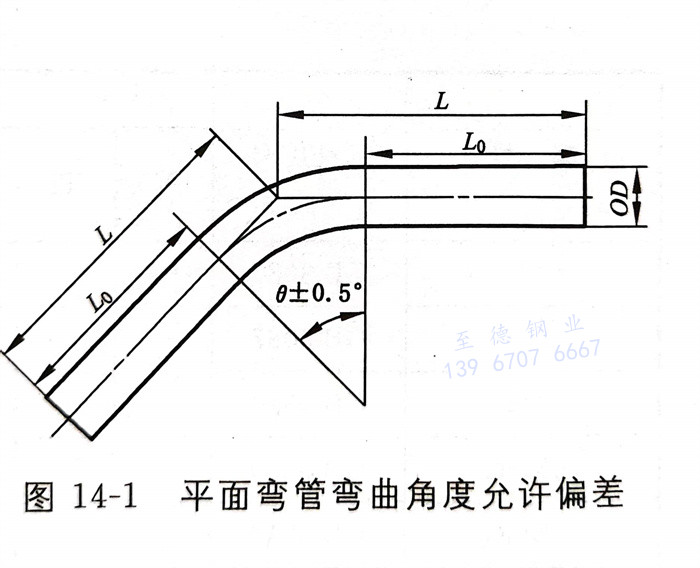

e. 平面弯管弯曲角度的允许偏差为±0.5°（如图14-1所示）；不在同一平面上两个连续弯空间夹角β的允许偏差：当夹角成90°时，允许偏差为±1°；当夹角不成90°时，允许偏差为士1.5°（如图14-2所示）。
f. 不锈钢弯管的弯曲半径允许偏差为±50mm。

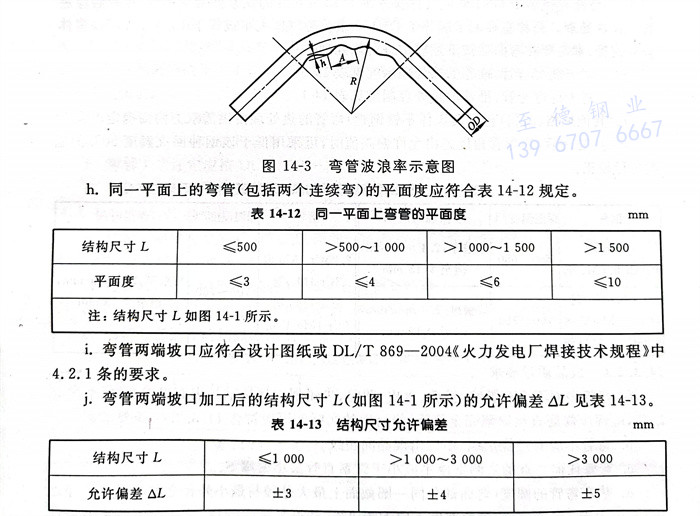

g. 热弯弯管和波浪率（波高h与外径OD之比）不应大于2％，冷弯弯管的波浪率不应大于3％，且波距A与波高h之比应大于12（如图14-3所示）。
h. 同一平面上的弯管（包括两个连续弯）的平面度应符合表14-12规定。
i. 不锈钢弯管两端坡口应符合设计图纸或DL/T 869-2004《火力发电厂焊接技术规程》中4.2.1条的要求。
j. 不锈钢弯管两端坡口加工后的结构尺寸L（如图14-1所示）的允许偏差ΔL见表14-13。
k. 合金钢弯管热处理后的硬度值、金相组织和晶粒度应符合相应的钢管技术标准要求。
l. 不锈钢弯管应清除内外壁杂物，并按供需双方协议规定的方法清除弯管的氧化皮。
