化工钢制无缝不锈钢对焊管件结构型式与尺寸见下表
一、管件

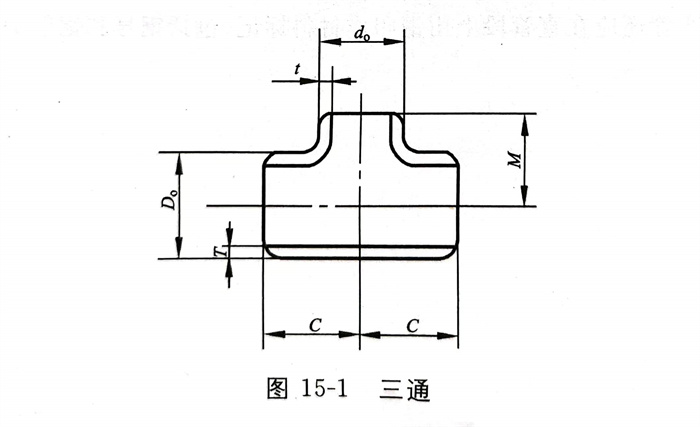

1. 三通

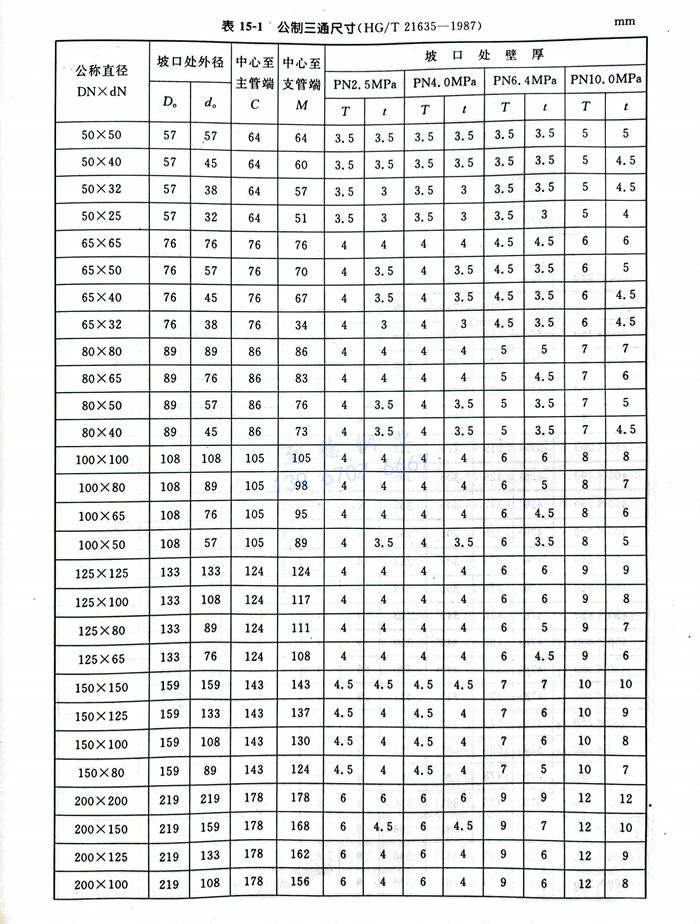

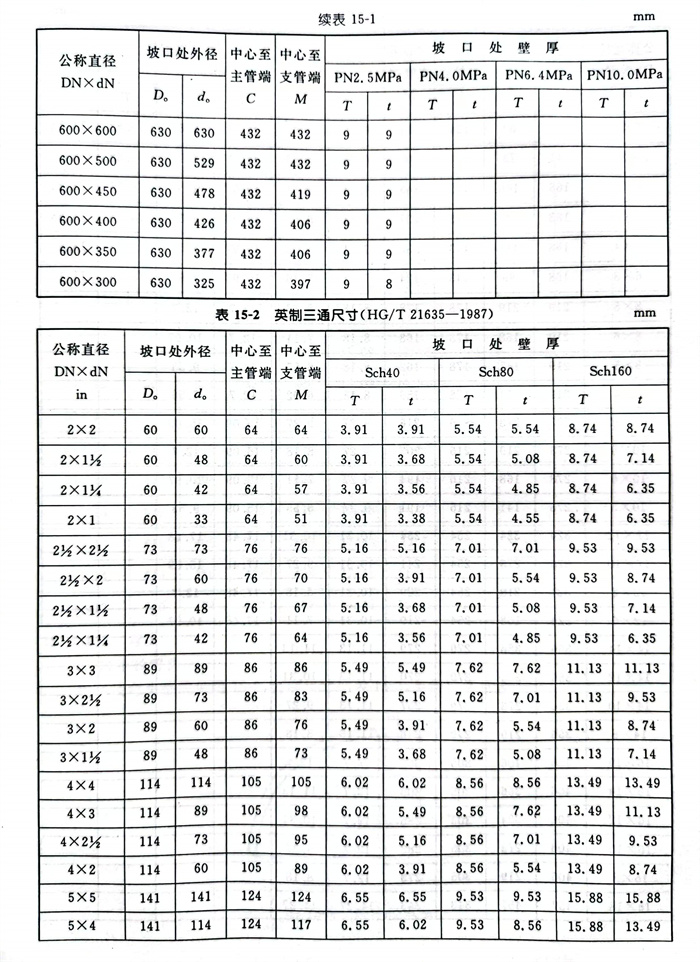

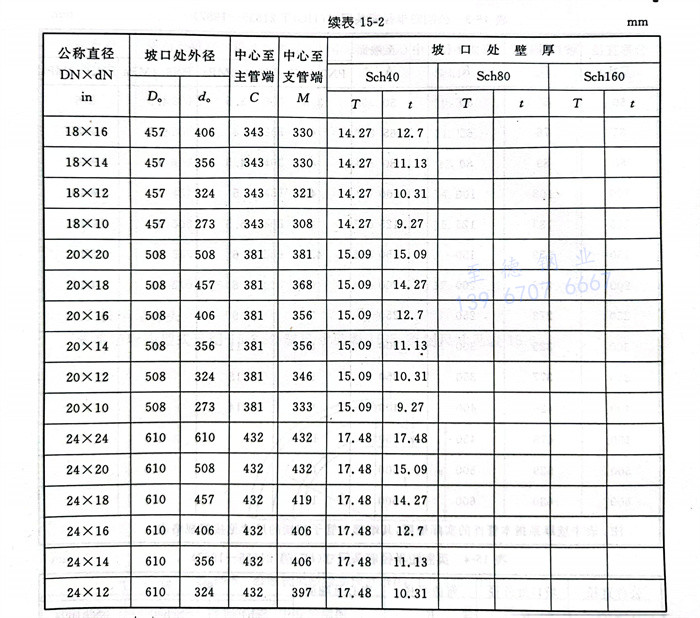

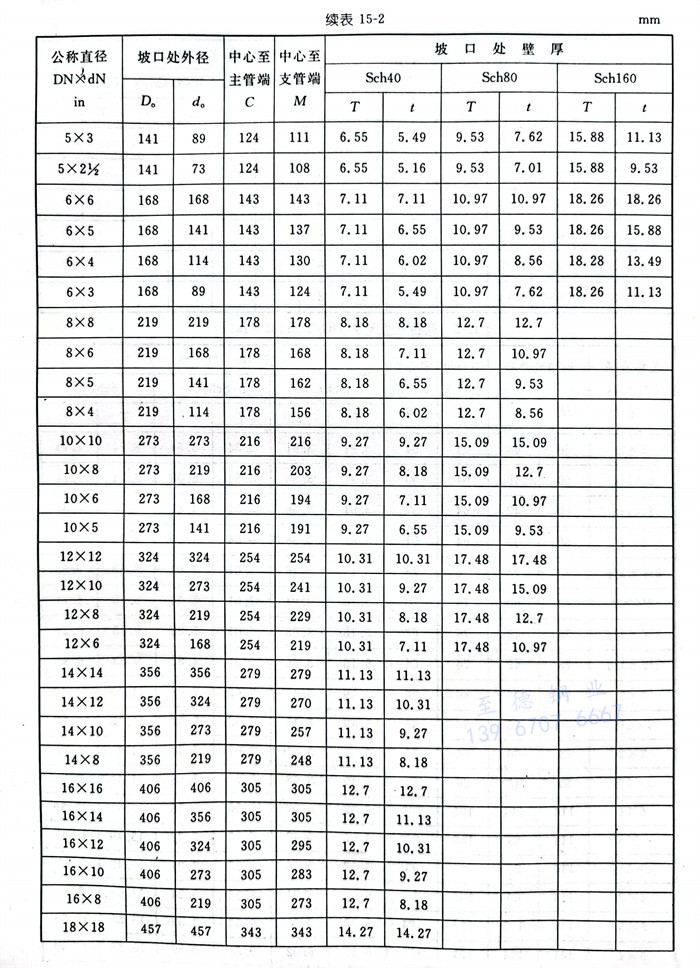

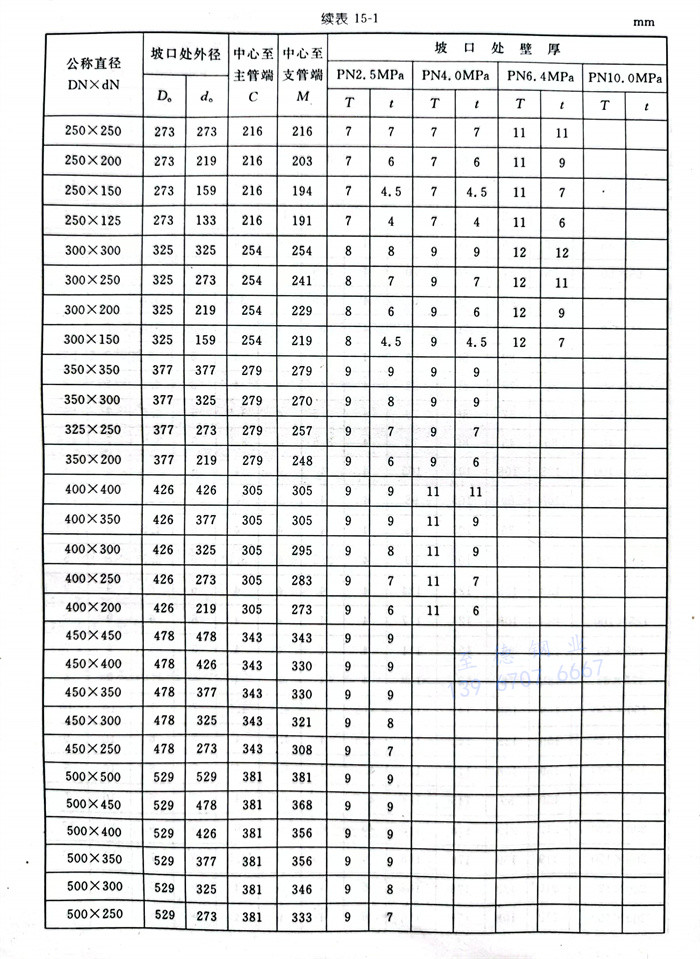

三通型式见图15-1，公制三通尺寸见表15-1；英制三通尺寸见表15-2。
a. 短半径弯头

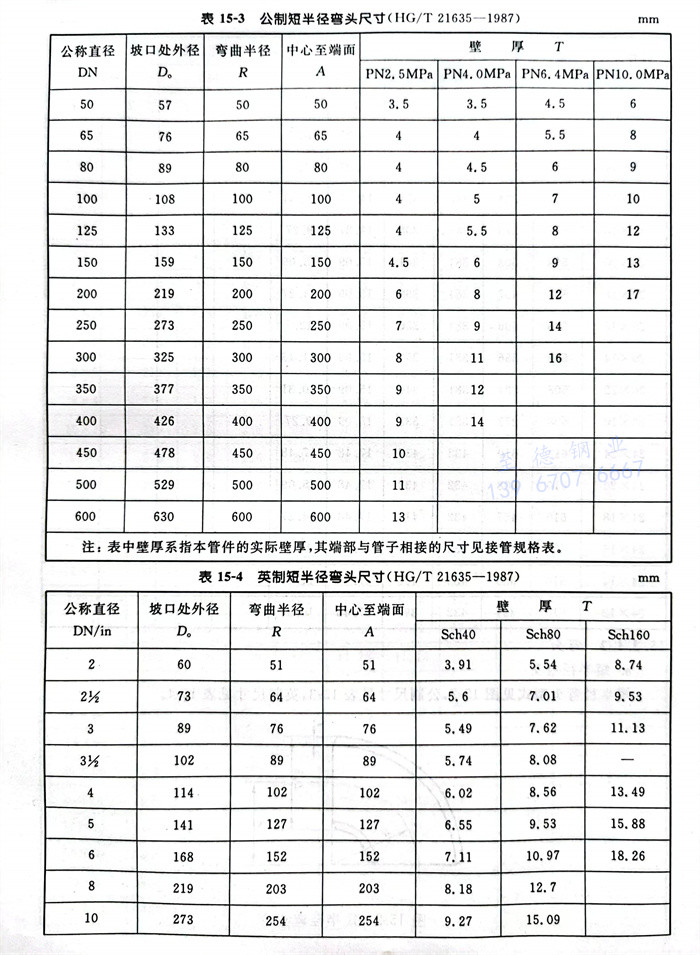

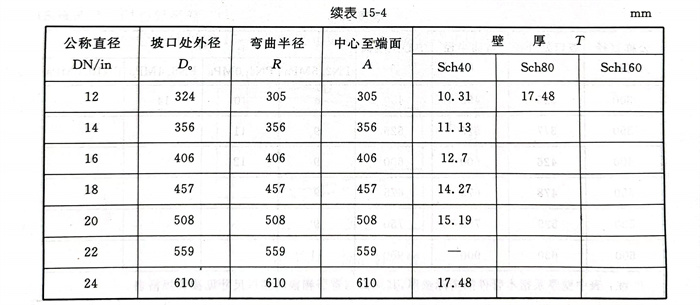

短半径弯头型式见图15-2，公制三通尺寸见表15-3；英制三通尺寸见表15-4。
b. 长半径弯头

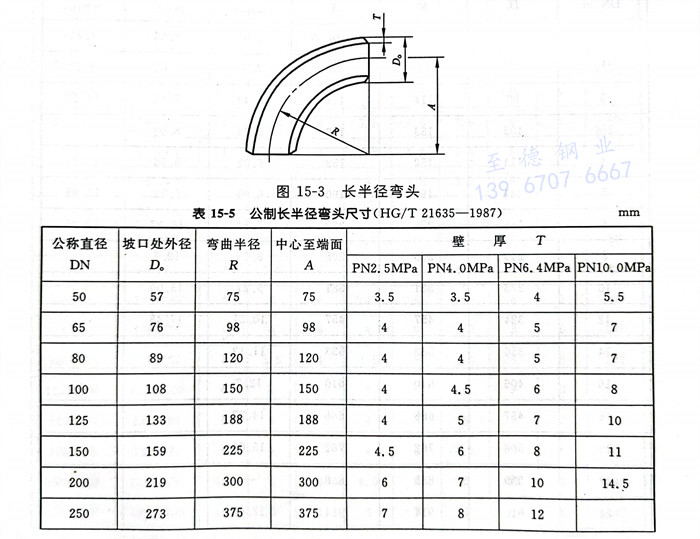

长半径弯头型式见图15-3，公制三通尺寸见表15-5；英制三通尺寸见表15-6。
3. 同心异径管

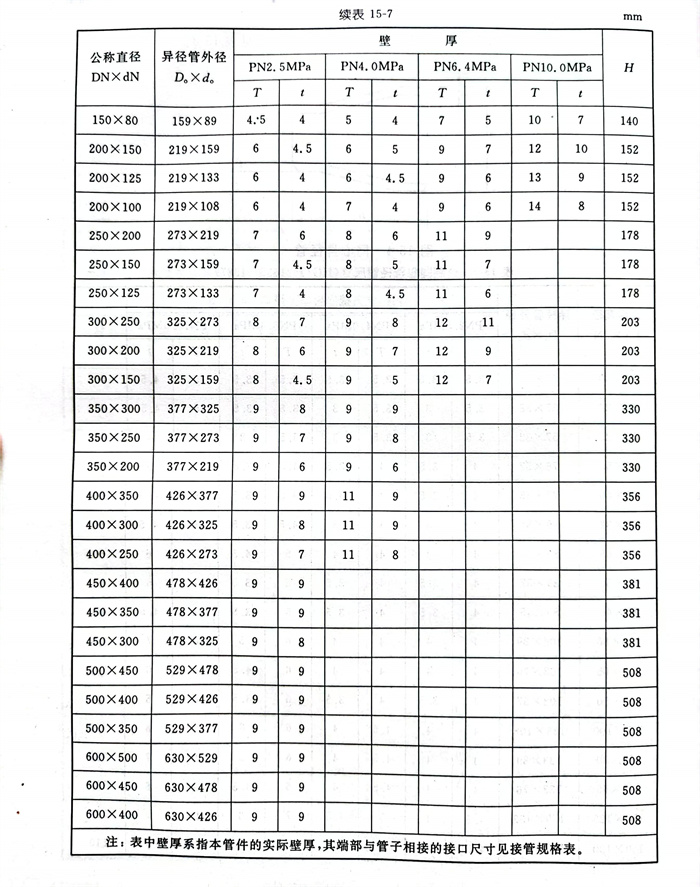

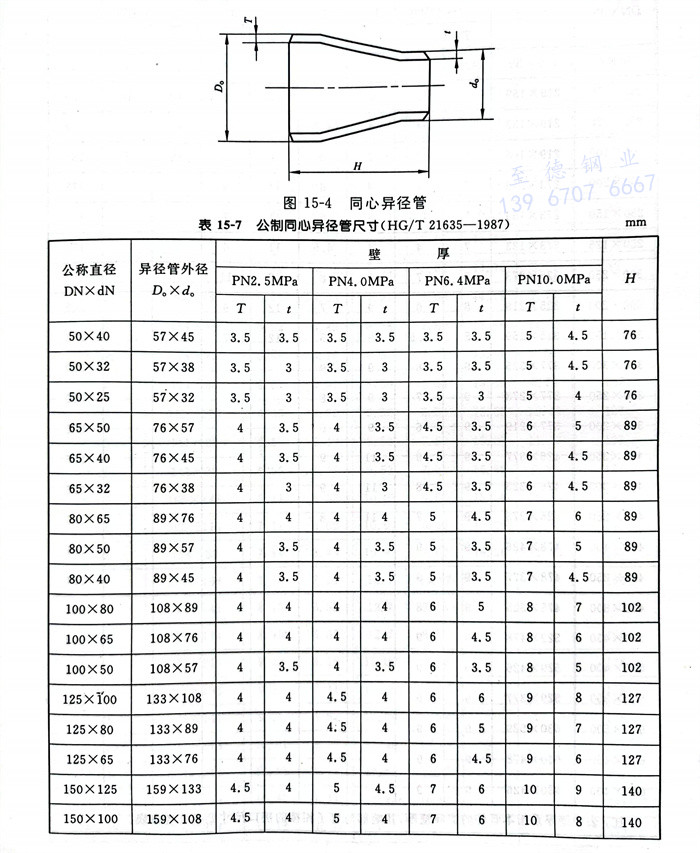

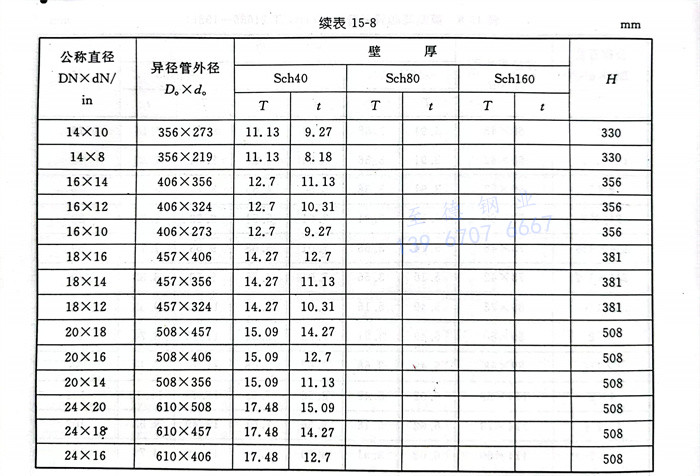

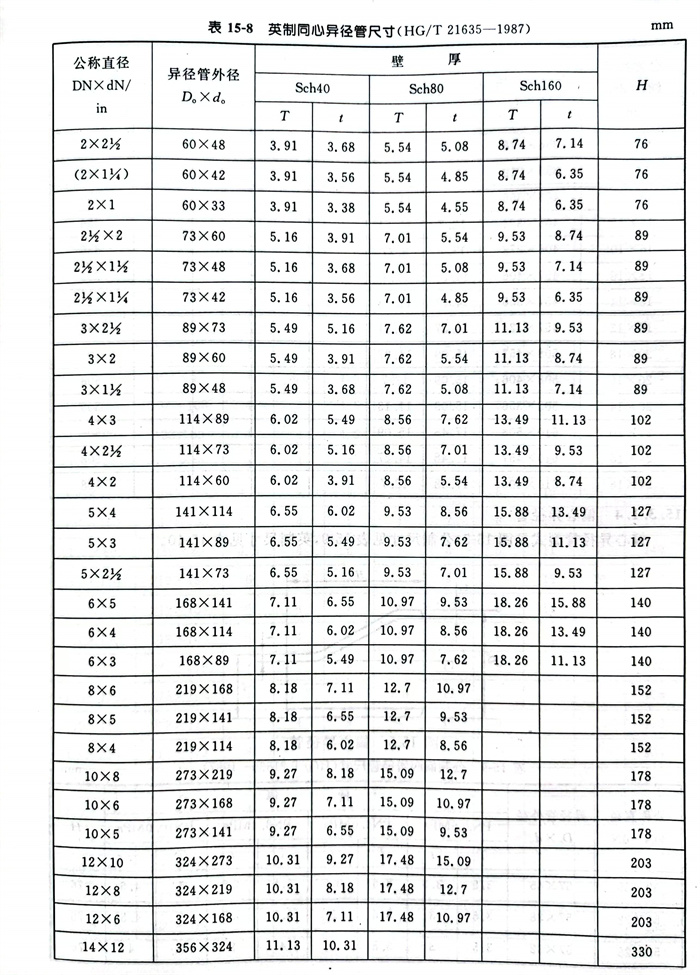

同心异径管型式见图15-4，公制三通尺寸见表15-7；英制三通尺寸见表15-8。

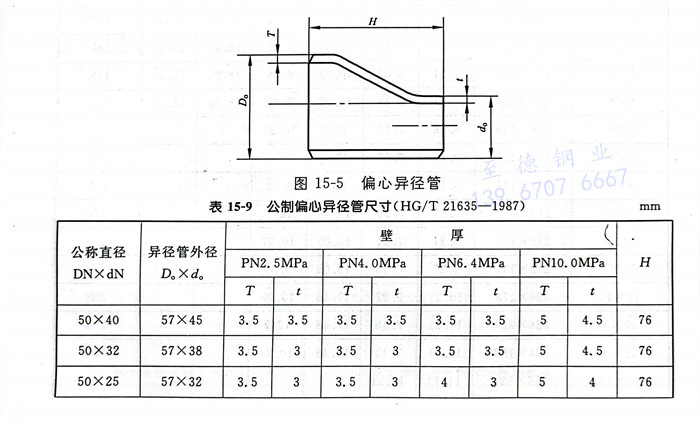

4. 偏心异径管

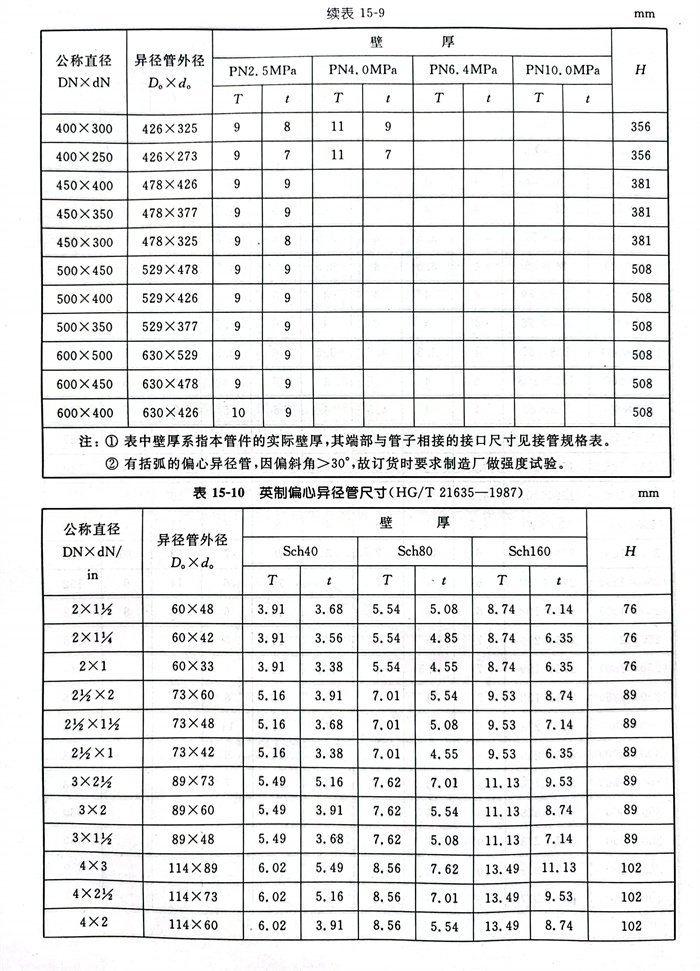

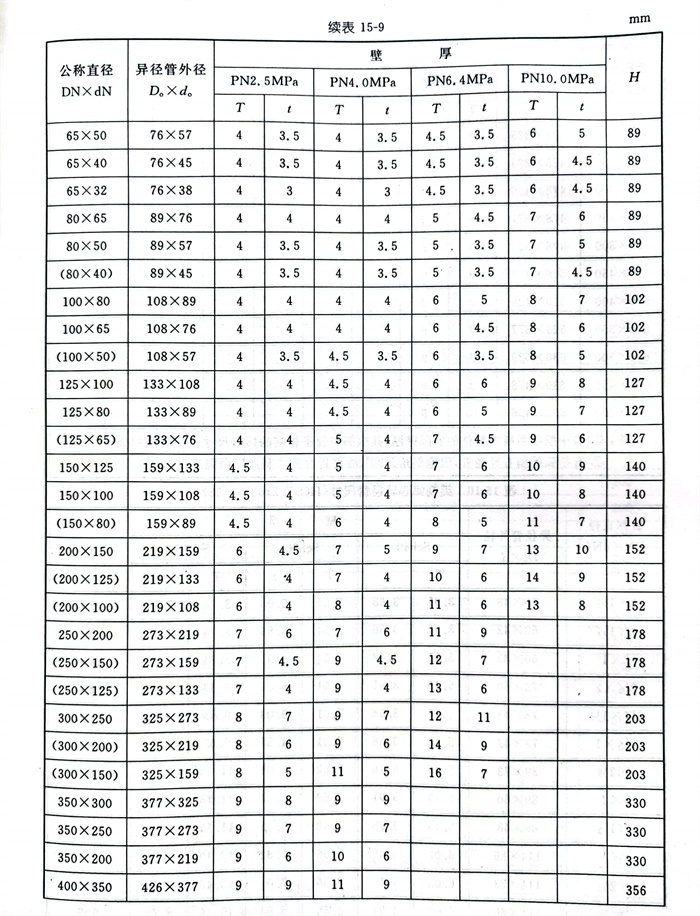

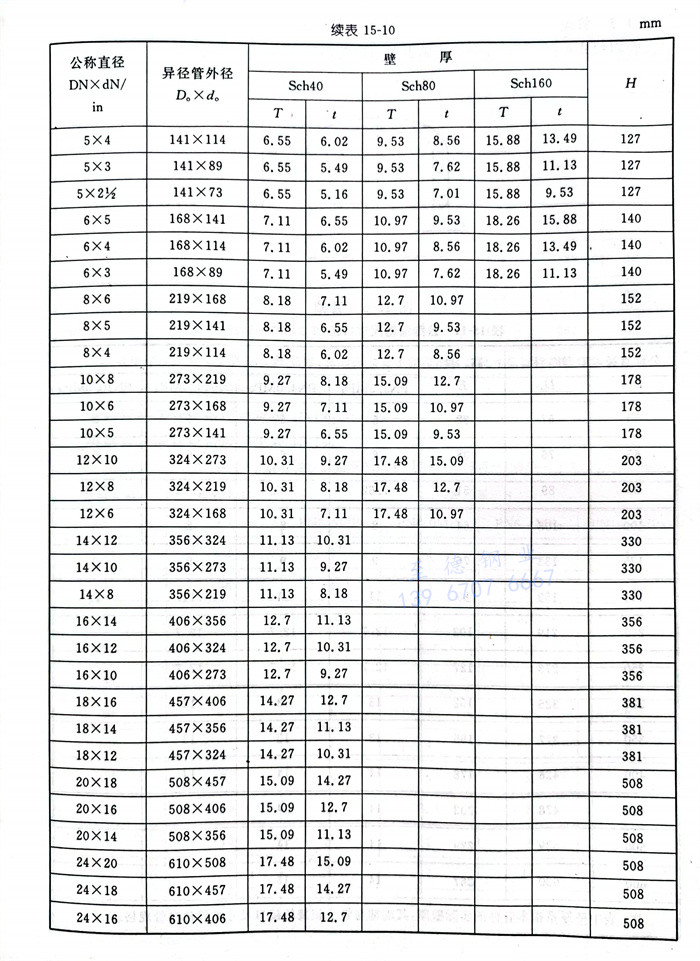

偏心异径管型式见图15-5，公制三通尺寸见表15-9；英制三通尺寸见表15-10。

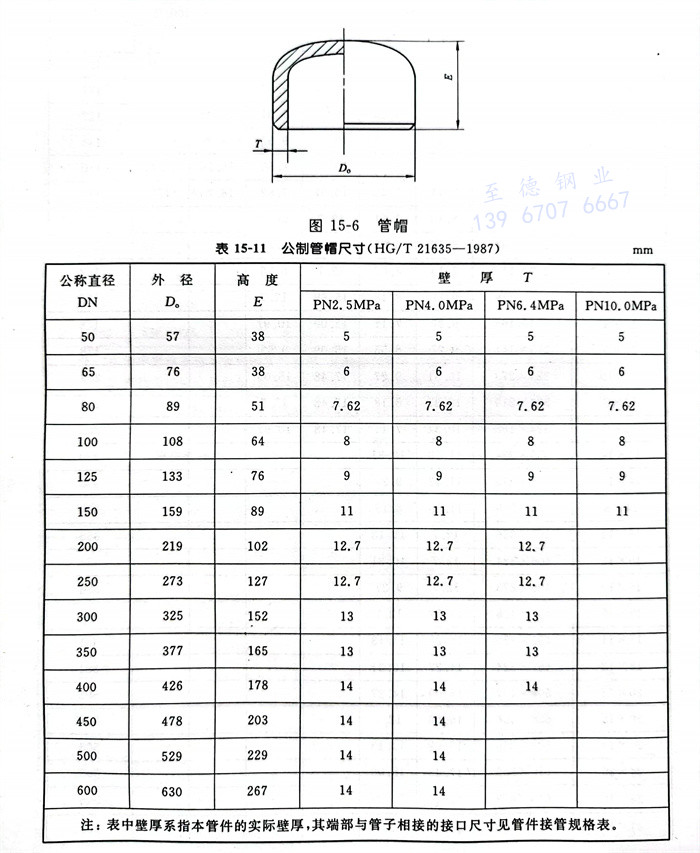

二、管帽

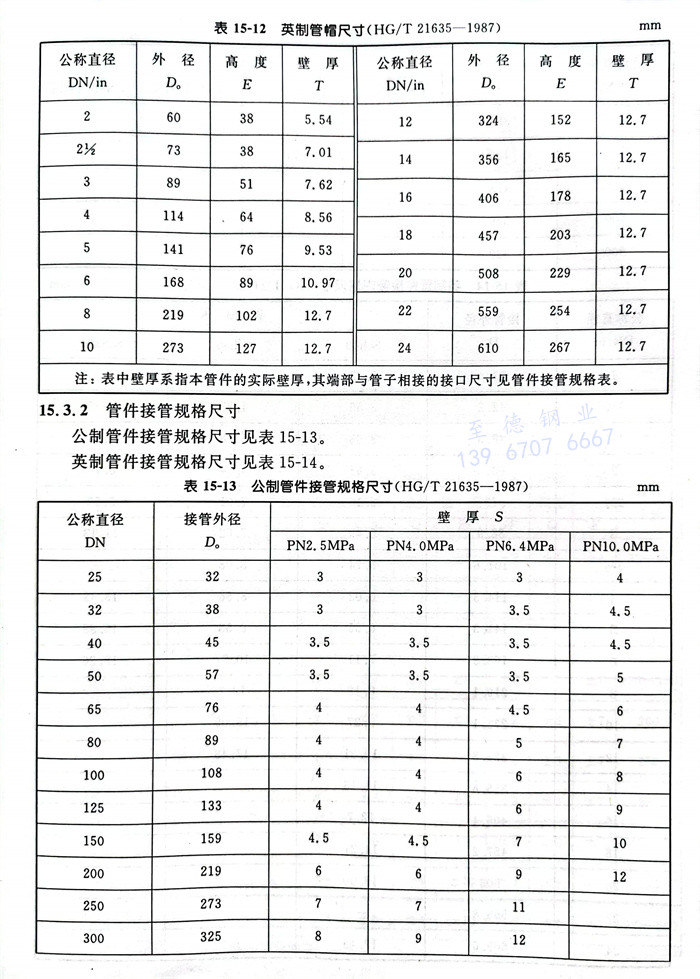

管帽型式见图15-6，公制三通尺寸见表15-11；英制三通尺寸见表15-12。
三、管件接管规格尺寸

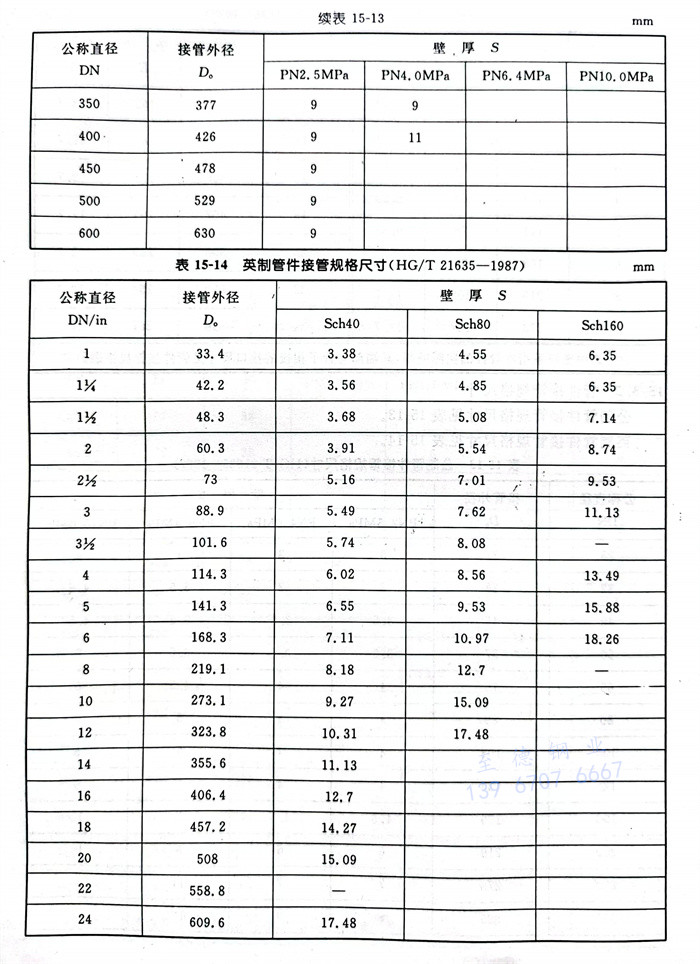

公制管件接管规格尺寸见表 15-13
英制管件接管规格尺寸见表 15-14

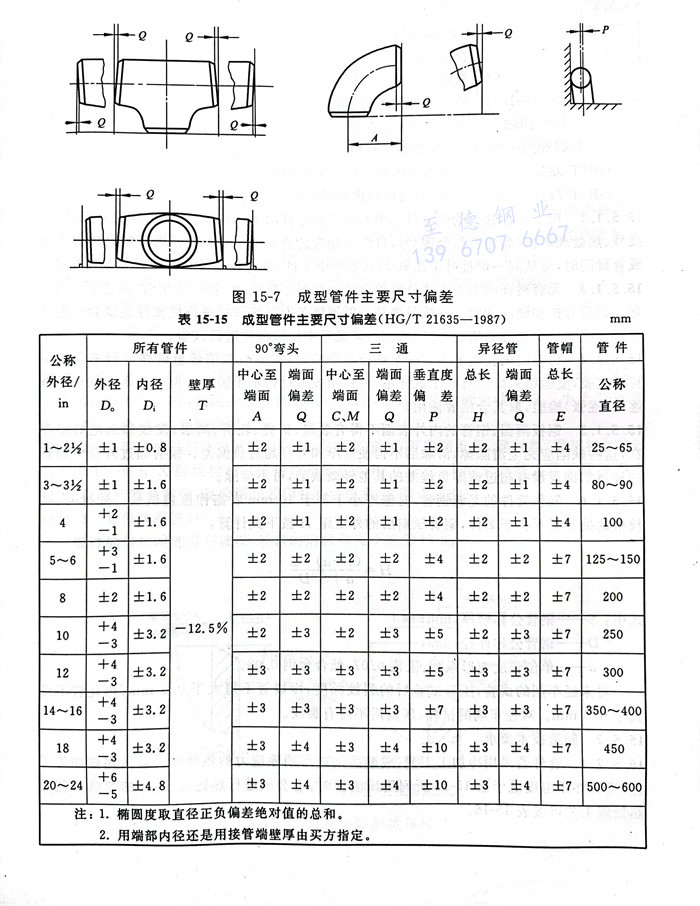

四、公差
成型管件主要尺寸偏差见图 15-7 及表 15-15.
