不锈钢塔和框架分开的布置设计

发布日期：2023-04-22 18:24:00 人气：201

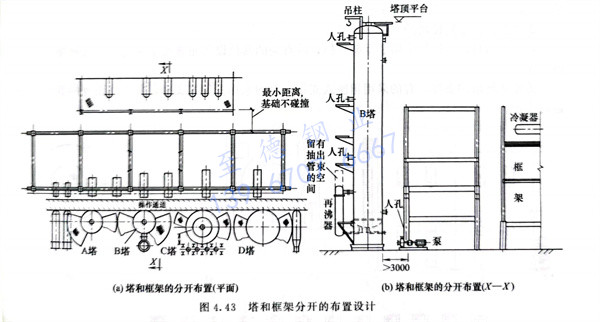

不锈钢塔和框架分开的布置设计见图4.43。塔与框架之间设置管廊，四台塔按塔外壁成排布置。塔的回流泵、进料泵布置在管廊下靠近塔一侧。不锈钢塔顶冷凝器和回流罐等布置在框架上。A塔再沸器布置在地面，B塔再沸器附塔布置，C塔再沸器用框架支撑在地面，D塔再沸器布置在地面。

浙江至德钢业有限公司参与负责的某些装置项目的设备布置基本按照图4.43进行设计的，塔上部设计了联合平台，再沸器布置在地面。
