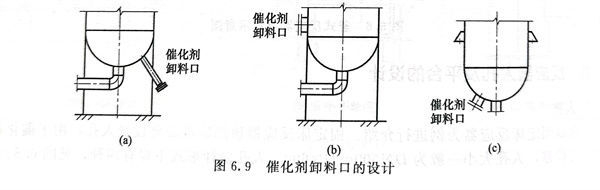

固定床反应器底部通常要设置催化剂卸料口，在催化剂老化失活时将其卸出。反应器支撑形式不同，催化剂卸料口设计形式也不同。常见的设计形式主要有三种，见图6.9。对于图6.9（a）所示形式卸料口，卸料过程中，只需要将法兰盖打开，将塞子拔出，催化剂依靠重力从反应器中自流出来，操作简单方便。对于图6.9（b）所示形式卸料口，卸料过程需要人工辅助卸料。这两种形式主要用于反应器采用裙座作为支撑结构。当反应器采用支耳支撑时，多采用图6.9（c）所示形式设计催化剂卸料口。
无论反应器催化剂卸料口采用何种形式，均需要将卸料口布置在靠近催化剂装卸区一侧，卸料口高度应满足规范要求。
