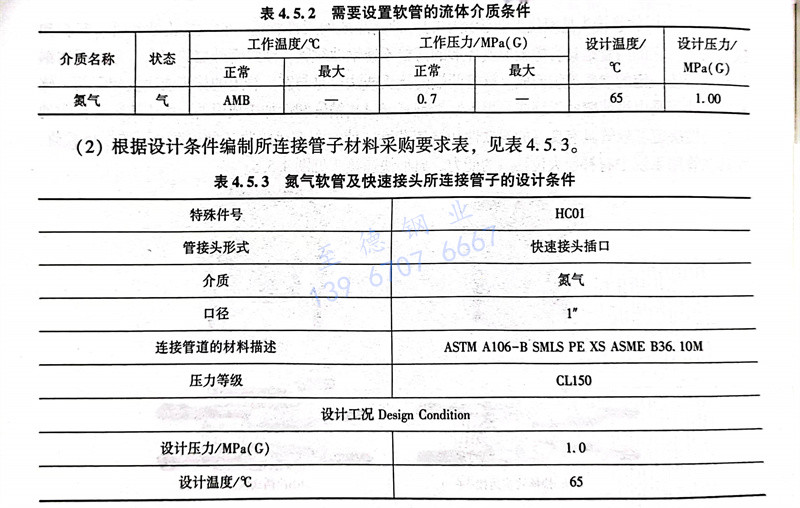

1. 设计条件见表4.5.2。


  表4.5.2 需要设置软管的流体介质条件




 2. 根据设计条件编制所连接管子材料采购要求表，见表4.5.3。

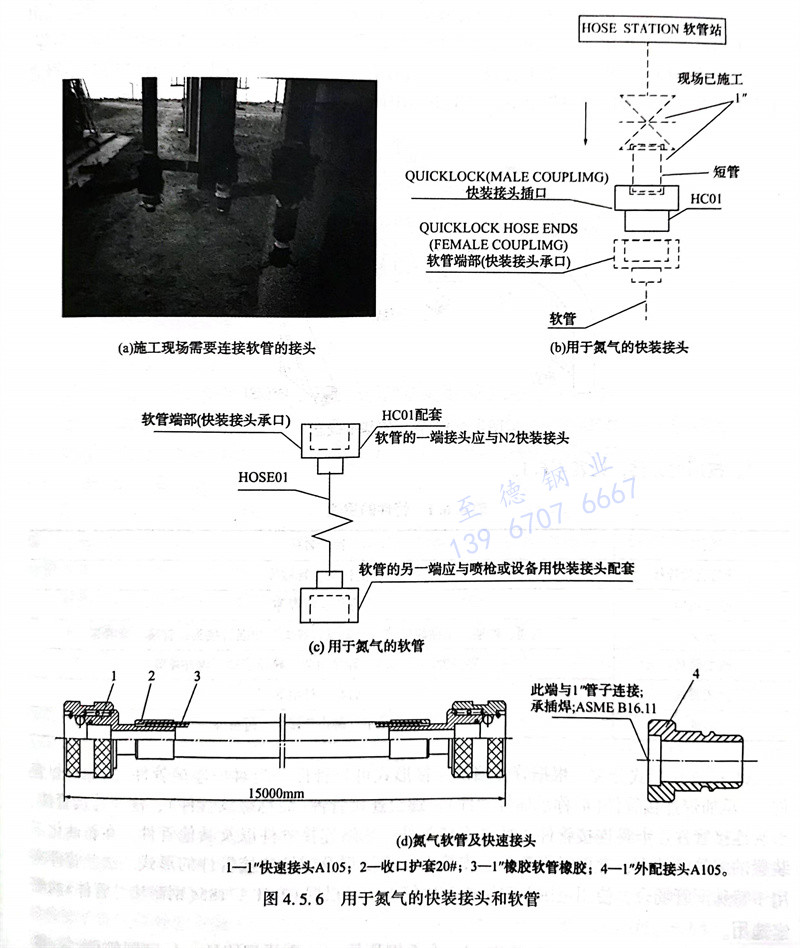

 3. 软管快装接头器材要求及示意图（图4.5.6）。


  快装接头材料要求：口径1”，（插口），ASTMA105，用于氮气快速接头HC01。软管材料要求：口径1”，软管L=15m,，材质：橡胶；两端带快装接头（承口），材质：ASTMA105，用于氮气快速接头HOSE01。所有软管两端都是快装接头承口，各软管站的接口都是快装接头插口。


图 6.jpg
