三通接头是不锈钢管件的一种,它的连接形式就是直接将不锈钢三通与钢管对焊,三通接头的主要制造标准一般是GB/T 12459《钢制无缝焊接管件》、GB/T 13401《钢板制对焊管件》、ASME B16.9《工厂制造的锻轧制对焊管配件》、SH/T 3408《钢制对焊无缝管件》、SH/T3409《钢板制对焊管件》、HG/T 21635《碳钢、低合金钢无缝对焊管件》、HG/T 21631《钢制有缝对焊管件》、SY/T 0510《钢制对焊管件》。


   ①. 按照管件口径分一般有等径三通(straight tee),异径三通(reducing tee)等。


  ②. 按照支管方向分有正三通和斜三通(Y形三通),斜三通常常代替一般正三通,用于输送有固体颗粒或冲刷腐蚀较严重的管道上。


  ③. 按照材料分有碳钢、合金钢、不锈钢、铜、PVC等三通。

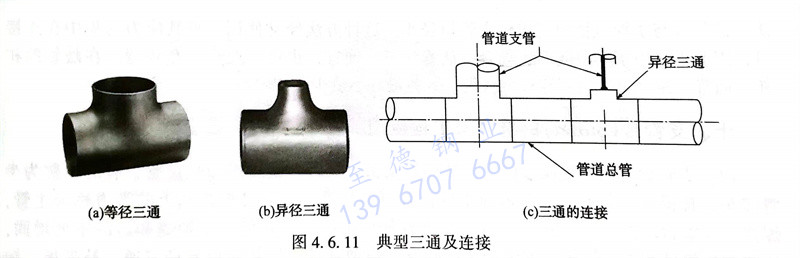

  ④. 按照连接方式分有普通三通、螺纹三通、卡套三通、承插三通。典型三通及连接见图4.6.11。


图 11.jpg


  不锈钢三通接头成形是将大于三通直径的管坯,压扁约至三通直径的尺寸,在拉伸支管的部位开一个孔;管坯经加热,放入成形模中,并在管坯内装入拉伸支管的冲模;在压力的作用下管坯被径向压缩,在径向压缩的过程中金属向支管方向流动并在冲模的拉伸下形成支管。整个过程是通过管坯的径向压缩和支管部位的拉伸过程而成形。与液压胀形三通不同的是,三通接头支管的金属是由管坯的径向运动进行补偿的,所以也称为径向补偿工艺。由于采用加热后压制三通,材料成形所需要的设备吨位降低。热压三通对材料的适应性较宽,适用于低碳钢、合金钢、不锈钢的材料;特别是大直径和管壁偏厚的三通,通常采用这种成形工艺。


   不锈钢四通为管件、管道连接件,用在主管道要分支管处,又称管件四通、四通管件、四通接头。四通有等径和异径之分,等径四通的接管端部均为相同的尺寸;异径的四通的主管接管尺寸相同,而支管的接管尺寸小于主管的接管尺寸。对于采用无缝管制造四通来讲,目前通常所采用的工艺有液压胀形和热压成形两种。四通以制作方法划分可分为顶制、压制、锻制、铸造等。制造标准有GB/T 12459,GB/T 13401,ASME B16.9,SH/T 3408,SH/T 3409,HG/T 21635,DL/T 695,SY/T 0510,DIN 2615等。典型四通见图4.6.12。


图 12.jpg

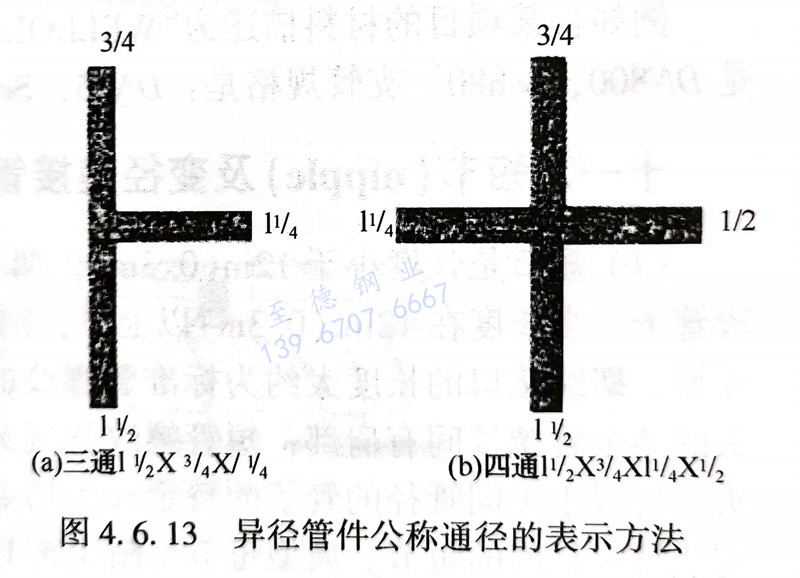

  对于异径三通,首先给出最大端的公称通径,然后是与最大端相对应的那一端的公称通径,最后给出支管瑞的公称通径;对于异径四通,首先给出最大端的公称通径,其次是与最大端相对应的另一端的公称通径,第三个给出的是另外两端中的较大端的公称通径,最后给出剩余一端的公称通径(见图4.6.13)。


图 13.jpg
