1. 卧式容器的布置取齐方式

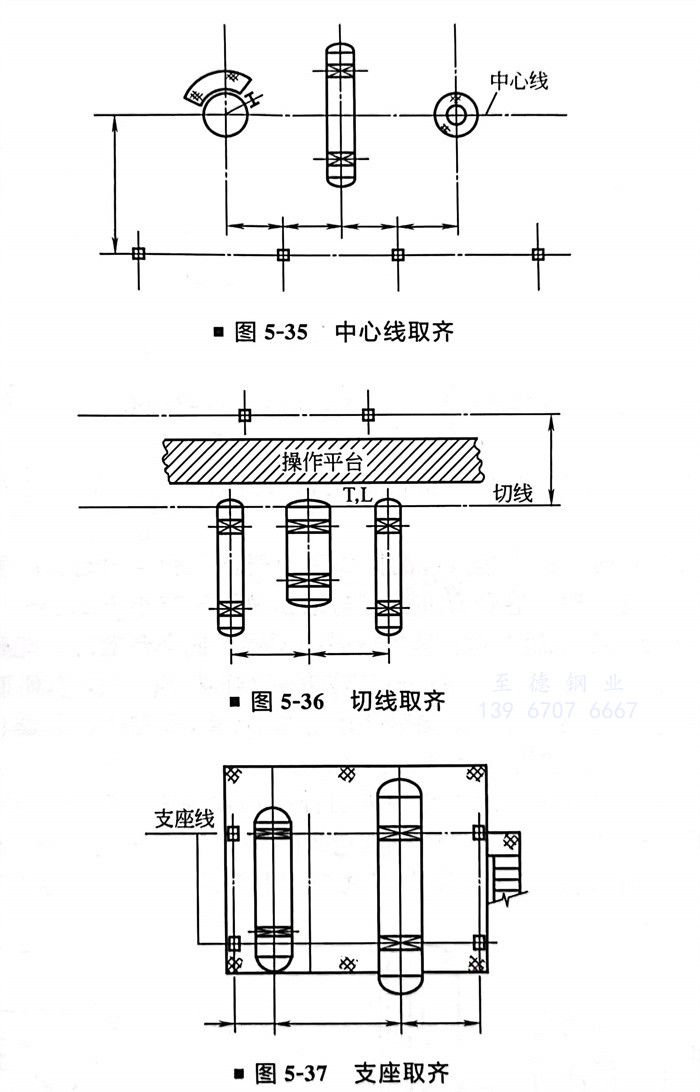

  ①. 中心线取齐：地面上的卧式容器与立式设备采用中心线对齐布置，如图5-35所示。


  ②. 切线取齐：两台以上的卧式容器采用此对齐方式，如图5-36所示。


  ③. 支座取齐：两台以上的卧式容器布置在同一框架上时，采用此对齐方式是为了简化框架结构，如图5-37所示。




2．立式容器的布置取齐方式

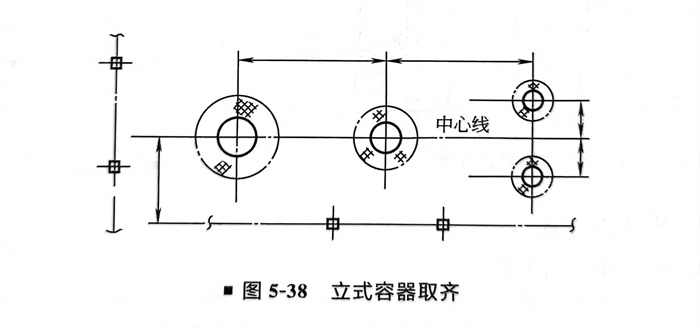

  立式容器与其周围的设备一般采用同一中心线取齐布置（图5-38）。
