套管式换热器的布置和检修要求与管壳式换热器大体相同，可参照管壳式换热器的布置。此外还应注意以下两点。

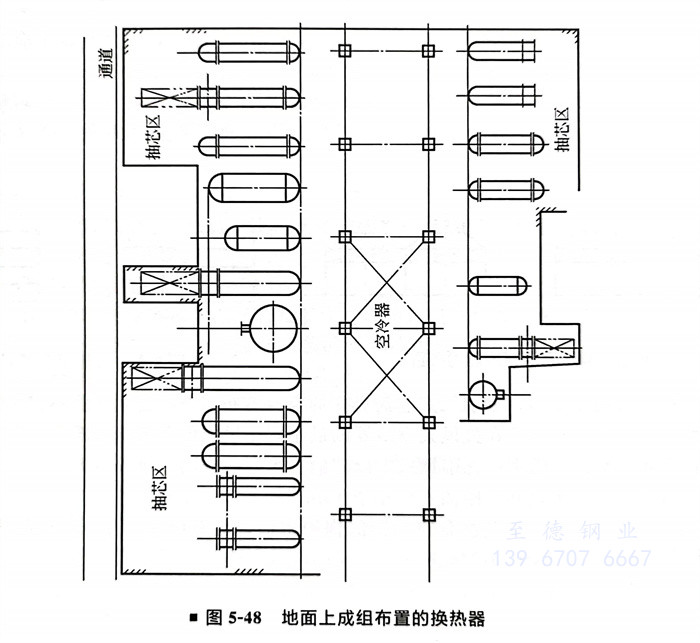

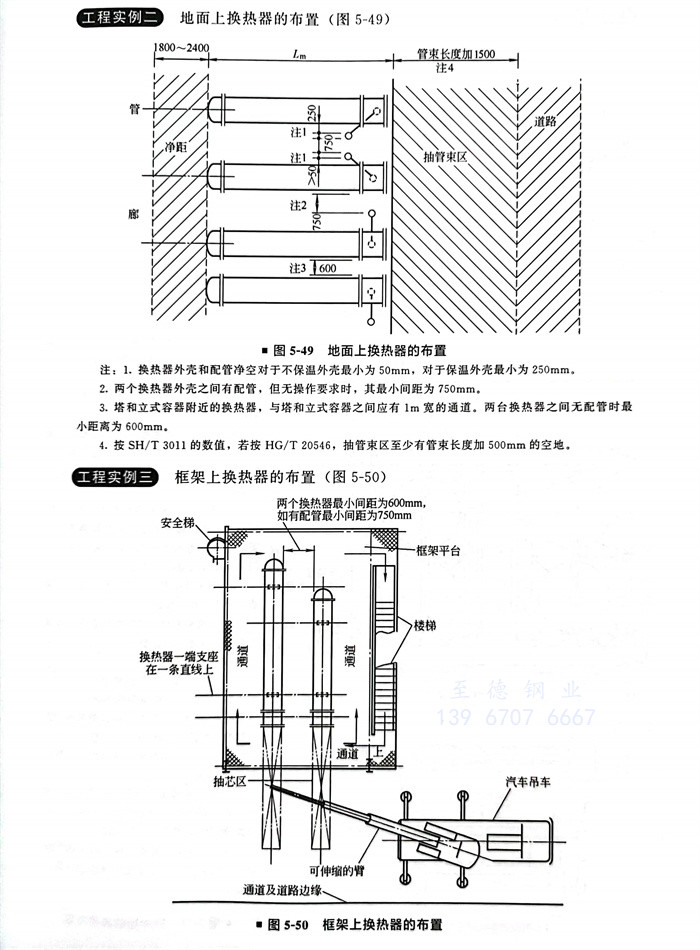

①. 套管式换热器的位置和安装高度。套管式换热器一般成组布置在地面上，为了节约占地也可以支撑在框架立柱的侧面。对于组合数量不多的套管式换热器，可以将两种相近介质的换热器组合在一起设在同一个基础上。
②. 套管式换热器作为往复式压缩机的中间冷却器时，为了防止振动应设加强支座，可在原有的两个支座之外增加1～2个加强支座。

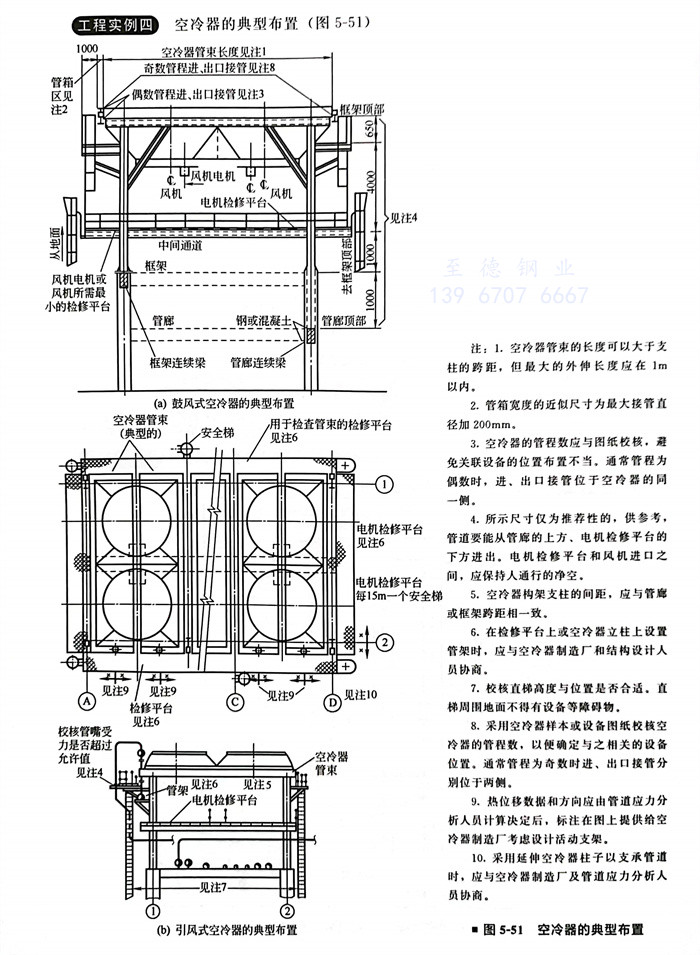

注：1. 空冷器管束的长度可以大于支柱的跨距，但最大的外伸长度应在1m以内。
2．管箱宽度的近似尺寸为最大接管直径加200mm。
3．空冷器的管程数应与图纸校核，避免关联设备的位置布置不当。通常管程为偶数时，进、出口接管位于空冷器的同一侧。

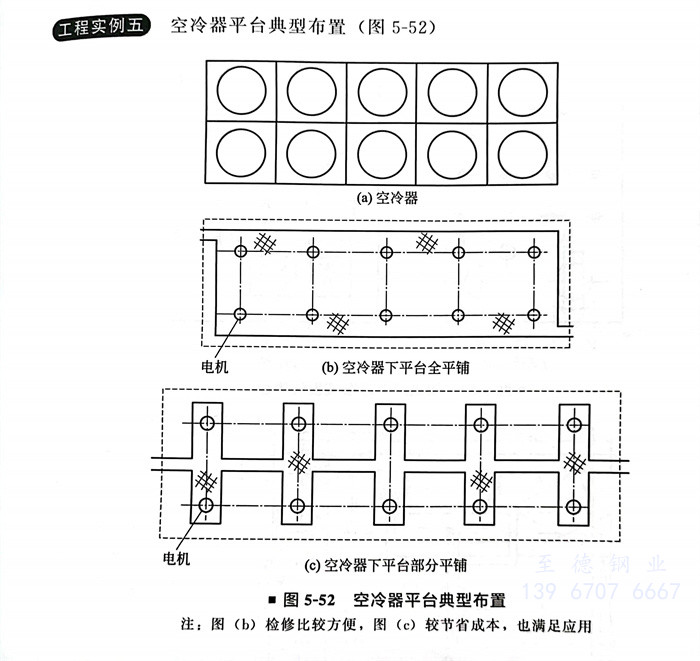

4．所示尺寸仅为推荐性的，供参考，管道要能从管廊的上方、电机检修平台的下方进出。电机检修平台和风机进口之间，应保持人通行的净空。
5．空冷器构架支柱的间距，应与管廊或框架跨距相一致。
6．在检修平台上或空冷器立柱上设置管架时，应与空冷器制造厂和结构设计人员协商。
7．校核直梯高度与位置是否合适。直梯周围地面不得有设备等障碍物。
8．采用空冷器样本或设备图纸校核空冷器的管程数，以便确定与之相关的设备位置。通常管程为奇数时进、出口接管分别位于两侧。
9．热位移数据和方向应由管道应力分析人员计算决定后，标注在图上提供给空冷器制造厂考虑设计活动支架。
10．采用延伸空冷器柱子以支承管道时，应与空冷器制造厂及管道应力分析人员协商。
