一、加热炉的位置

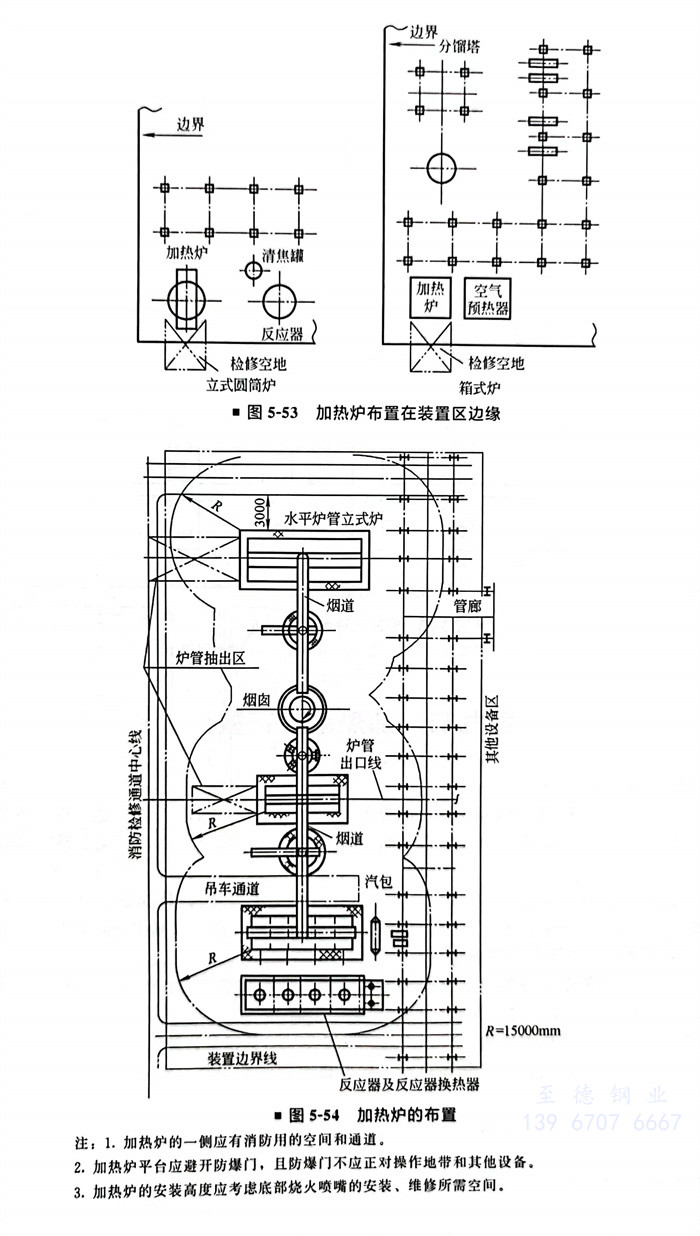

①. 一般加热炉（Heating Furnace）被视为明火设备之一，因此加热炉通常布置在装置区的边缘地区（图5-53），最好在工艺装置常年最小频率风向的下风侧，以免泄漏的可燃物触及明火而发生事故。
②. 加热炉应布置在离含油工艺设备15m以外（除反应器外）。从加热炉出来的物料温度较高，往往要用合金钢管道，为了尽量缩短昂贵的合金钢管道，以减少压降和温降，减少投资，常常把加热炉靠近反应器布置。
③. 加热炉与其他明火设备应尽可能布置在一起。几座加热炉可按炉中心线对齐成排布置。在经济合理的条件下，几座加热炉可以合用一个烟囱。
④. 对于设有蒸汽发生器的加热炉，汽包宜设置在加热炉顶部或邻近的框架上。
⑤. 当加热炉有辅助设备如空气预热器、鼓风机、引风机等时，辅助设备的布置不应妨碍其本身和加热炉的检修。
加热炉的布置如图5-54 所示。
二、加热炉的间距
①. 两座加热炉的净距不宜小于3m（按SH/T 3011）。
②. 加热炉外壁与检修道路边缘的间距不应小于3m。
③. 当加热炉采用机动维修机具吊装炉管时，应有机动维修机具通行的通道和检修场地，对于带有水平炉管的加热炉，在抽出炉管的一侧，检修场地的长度不应小于炉管长度加2m。
④. 加热炉与其附属的燃料气分液罐、燃料气加热器的间距，不应小于6m。
⑤. 炼油厂酮苯脱蜡、脱油装置的惰性气体发生炉与煤油储罐的间距，不应小于6m。
⑥. 加热炉与露天布置的液化烃设备之间设置防火墙时，其间距可由22.5m减至15m。防火墙的高度不宜不小于3m，防火墙与加热炉间距不宜大于5m，并能防止可燃气体窜入炉体。防火墙的结构应为非燃烧材料的实体墙。
⑦. 加热炉与液化烃设备厂房或甲类气体压缩机房的间距，当厂房朝向加热炉一面为封闭墙时，其间距可由22.5m减至15m。
三、加热炉布置的工程实例
工程实例一

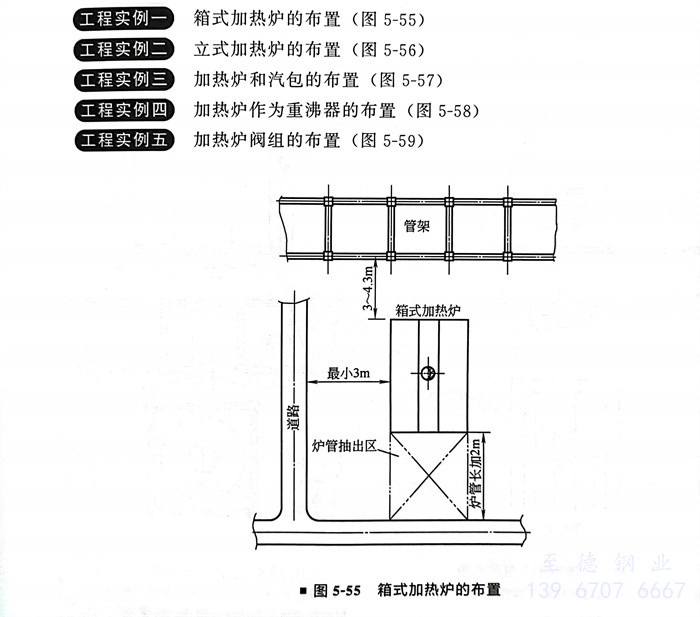

箱式加热炉的布置（图5-55）
立式加热炉的布置（图5-56）
加热炉和汽包的布置（图5-57）
加热炉作为重沸器的布置（图5-58）
加热炉阀组的布置（图5-59）
