装置内构筑物包括管架（包括管廊）、框架、平台梯子、放空烟囱、防火墙、管沟、围堰等。
一、框架的布置
1. 框架的类型
框架按设备布置需要可以和管廊结合在一起布置，如管廊下布置机、泵，管廊的管道在泵的上方，管道上方第一层框架布置高位容器，第二层布置冷却器和换热器，最上一层布置空冷器或冷凝冷却器。框架也可以独立布置。根据各类设备要求设置，如塔框架、反应器框架、换热设备和容器框架等。
2. 框架的结构尺寸
框架的结构尺寸，按设备的不同要求确定，在管廊附近的框架，其柱距与管廊柱距对齐为宜，一般为6m。框架跨度随架空设备要求不同而异。框架的高度应满足设备的工艺操作、设备的安装检修和敷设管道的要求。框架的层高按最大设备要求确定，但在布置设备时尽可能将尺寸相近的设备布置在同一层框架上，而且要考虑设备支座梁的位置，使其经济合理。
二、平台梯子的布置
1. 平台梯子设置位置
①. 在需要操作和经常维修的场所应设置平台和梯子，并按防火要求设置安全梯。在设备和管道上，操作中需要维修、检查、调节和观察的地方，如人孔、手孔、塔、容器管口法兰、调节阀、安全阀、取样点、流量孔板、液面计、工艺盲板、经常操作的阀门和需要用机械清理的管道转弯处都应设置平台和梯子。
②. 相邻塔和立式容器的平台标高宜一致，以便布置成联合平台。
③. 设备上的平台不应妨碍设备的检修，否则应做成可拆卸的。
④. 管廊进出装置切断阀处应设置操作平台。
2. 平台的尺寸
①. 平台宽度不应小于0.8m，平台上的净空高度不宜小于2.2m。
②. 设备人孔中心线距平台的距离宜为0.8～1.0m，设备手孔中心线距平台的距离宜为1.0~1.5m。
③. 设备加料口顶面距平台的距离不宜大于1m。
④. 法兰连接的立式设备的平台与法兰面的距离不宜大于1.5m。
⑤. 为立式换热器设置的平台与上部管箱法兰或管箱盖的距离不宜大于1.5m。
⑥. 为了便于检修水箱内的管束，水箱上的平台应是可拆卸的。
⑦. 根据防火规范要求，甲、乙、丙类塔区联合平台以及其他工艺设备和大型容器或容器组的平台，均应设置不少于两个通往地面的梯子，作为安全出口，各安全口的距离不应大于25m。但对不大于8m的甲类平台和长度不大于15m的乙、丙类平台可只设一个梯子，相邻的框架、平台宜根据安全疏散的需要用走桥连通。
⑧. 平台的防护栏杆高度不应小于1.05m，距地面20m以上的平台的防护栏杆高度为不应小于1.2m。防护栏杆为固定式防护设施，影响检修的栏杆应为可拆卸的。
⑨. 在设置平台有困难而又需要操作和检修的地方可设置直梯或活动平台。
⑩. 操作平台（包括设备平台）的均布活荷载不应小于3kN／㎡；检修平台或建筑物楼面的均布活荷载不应小于4kN／㎡。大型设备检修平台的均布活荷载应按其最大检修部件的重量计算。
3. 梯子的设置
①. 厂房和构架的主要操作平台及操作频繁的平台应采用斜梯。
②. 成组布置的塔的联合平台宜采用斜梯。
③. 除上述场合外，宜采用直梯。
4. 梯子的尺寸
①. 斜梯的倾斜角度不应大于45°，经常性双向通行的倾斜角度不宜大于38°。梯高不宜大于5m，大于5m时，应设梯间平台，分段设梯。
②. 斜梯净宽宜为0.6～1.1m。
③. 直梯净宽宜为0.4～0.6m。
④. 高度超过3m的直梯应设置安全护笼，护笼下端距地面或平台面不应小于2.1m，护笼上端高出平台面，应与栏杆高度一致。
5. 梯子的高度
①. 设备上的直梯宜从侧面通向平台。单段梯子的高度不宜大于10m，高度大于10m时，应采用多段梯，梯段水平交错布置。
②. 直梯作为安全疏散梯时，梯段高度不应大于15m。
6. 操作和检修设施

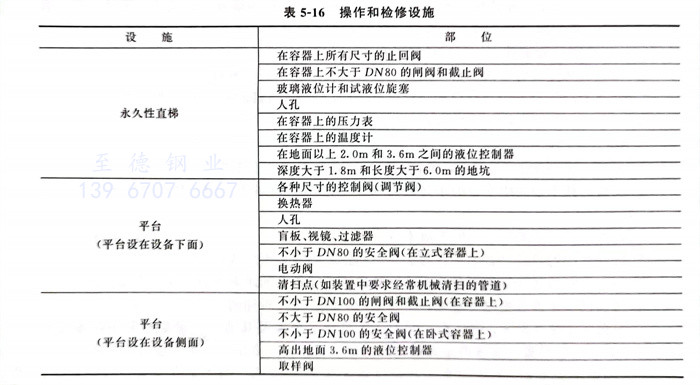

操作和检修的设施参照表5-16。
三、放空烟囱的布置
①. 可燃气体及有害气体的排放要求和高度，应符合现行GB 16297《大气污染综合排放标准》和GB 50160《石油化工企业设计防火标准》有关泄压排放的要求。
②. 放空用烟囱应设置在装置的一端或边缘地区，且位于装置常年最小频率风向的上风侧。
③. 放空用烟囱与周围平台的位置关系应符合下列要求。

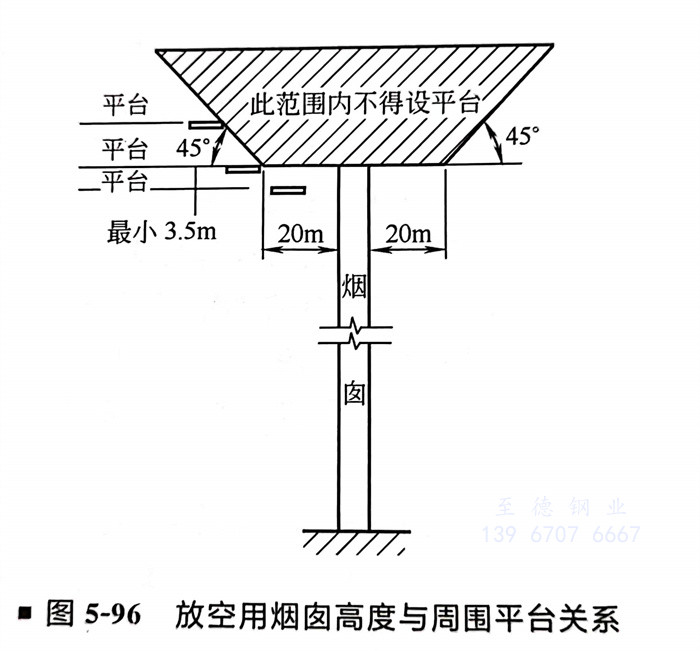

a．如在烟囱顶部外缘水平方向20m范围内布置平台，烟囱顶部至少高出平台3.5m，如图5-96所示。如平台上还有操作室，烟囱应高出操作室的屋顶2m。
b. 如在烟囱顶部外缘算起水平方向20m以外布置平台，平台应按图5-96要求设置。
