1. 延迟焦化装置工艺流程简介
焦化过程是以渣油等重质油为原料，在高温（500～550℃）下进行深度热裂化反应的一种热加工过程。在焦化技术发展的过程中，曾经出现过多种工业形式，其中一些已经被淘汰，目前主要存在的工业形式是延迟焦化、流化焦化和灵活焦化。世界上85％以上的焦化处理都属延迟焦化类型，只有少数国家（如美国）的部分炼油厂采用流化焦化和灵活焦化。流化焦化是20世纪50年代开发的工艺技术，与延迟焦化工艺相比，具有反应温度高，液体收率高、焦炭及气体收率较低的优点。流化焦化从20世纪70年代后很少建设。灵活焦化是在流化焦化基础上发展的，它是由渣油流化床焦化与焦炭汽化组成的联合工艺过程。
国外延迟焦化技术以美国为代表，比较成熟的有凯洛格（KKellogg.g）公司、鲁姆斯（ABB Lummus Grest）公司、大陆（Conoco）石油公司和福斯特·惠勒（Foster Wheeler）公司的技术，从近几年设计的延迟焦化装置的套数、液体产品收率和公用工程消耗等方面来看，福斯特·惠勒公司的技术占有一定的优势。

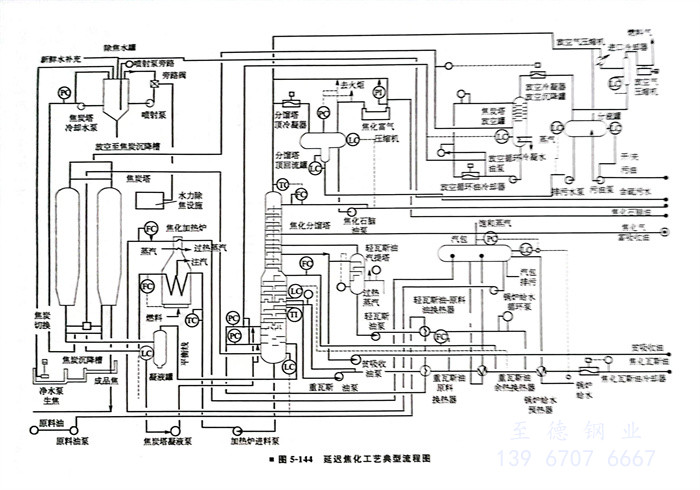

焦化工艺是重要的渣油热加工过程，包括延迟焦化、流化焦化、灵活焦化等多种工艺过程，如图5-144所示。

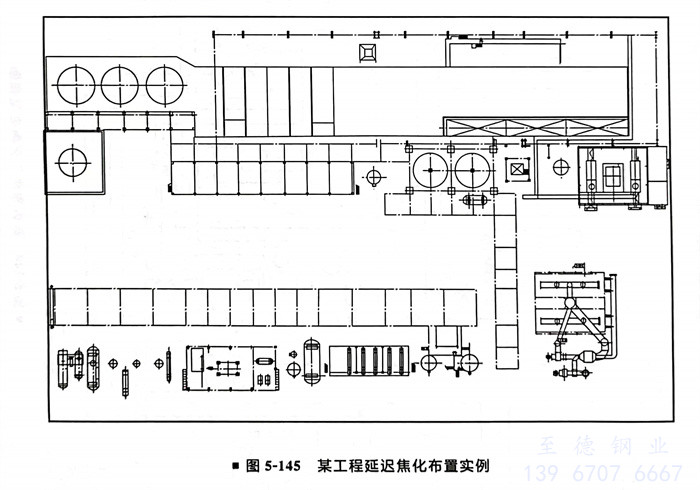

2. 某工程延迟焦化布置实例（图5-145）
图5-145 某工程延迟焦化布置实例
