1. 火炬系统工艺流程简介
火炬根据燃烧特性可分为有烟火炬、无烟火炬、吸热火炬。
火炬根据支撑结构可分为高架火炬、地面火炬、坑式火炬。一般按火炬的支撑结构进行分类。
高架火炬即采用竖立的火炬筒体将燃烧器（又称火炬头）高架于空中，火炬气通过火炬筒体进入燃烧器，燃烧后的烟气直接进入空气中，随气流扩散至远处。根据火炬筒体的支撑形式，高架火炬又可分为塔架式、半塔架式、自支撑式、拉线式。

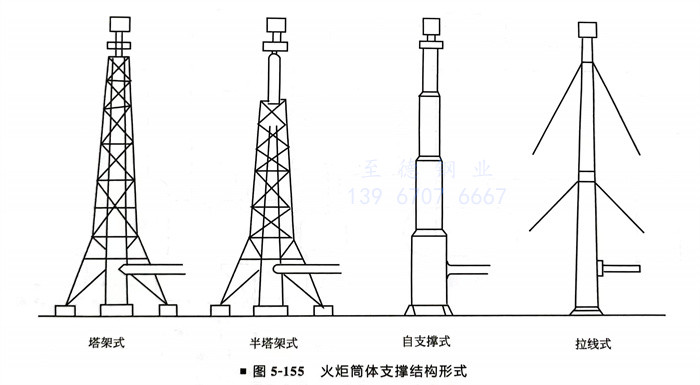

火炬筒体支撑结构形式，如图5-155所示。
地面火炬没有支撑结构，一般粗短、无烟、不发光且几乎无声，光、噪声符合环保要求，操作维修比较方便，近年来有被推广使用的趋势。但随着处理气量的增加，地面火炬造价增加的幅度往往比高架火炬大得多，而且地面火炬不能用于有毒物质的燃烧。如果气体中含有相当量的硫，则地面上的二氧化硫浓度可能超过空气污染控制规定的限制值。
坑式火炬在地面以下的坑中燃烧，主要处理可燃液体废物，现在用得较少。
火炬形式的选择应根据火炬系统的设计处理量、项目所在地的总图布置以及环境保护的要求等因素确定。
高架火炬主要包括分液罐（也称排放罐，有的火炬系统不止一个）、密封罐（大多用水封，称为水封罐）、火炬收集管线、火炬筒体、火炬头、气体密封、长明灯及监测长明灯的热电器、清烟装置、航标指示灯、点火设施、监视电视（也称CCTV，一般离火炬有一定距离）。

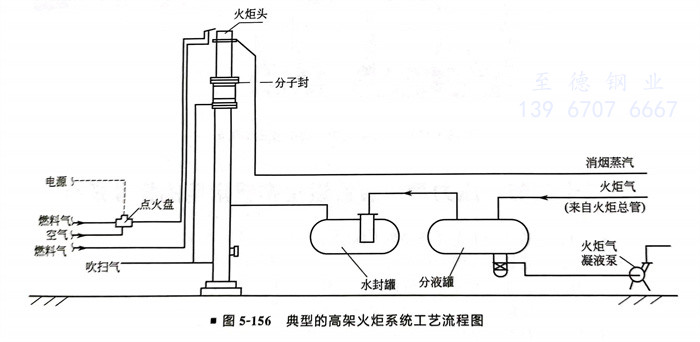

典型的高架火炬系统工艺流程，如图5-156所示。

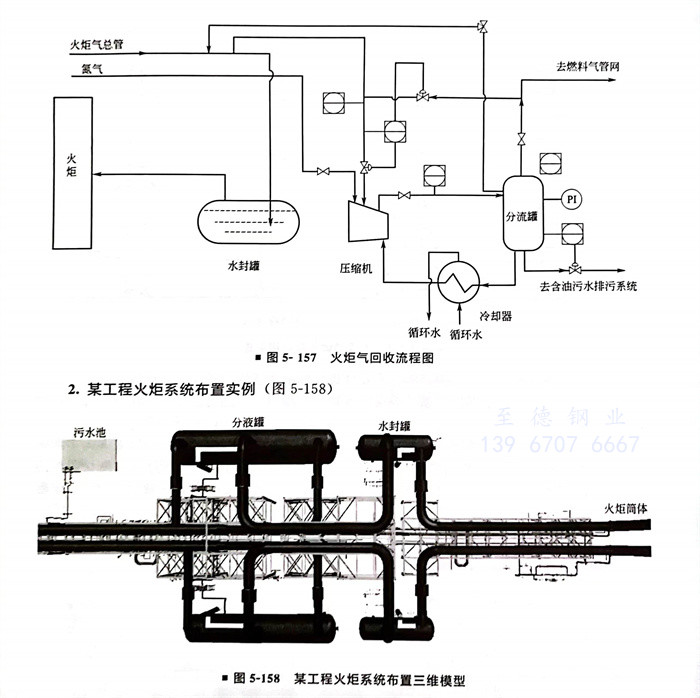

火炬气回收流程，如图5-157所示。
