再沸器进出口管道配管时，要减少阻力降、处理好热应力问题，在管道柔性允许的范围内管道的几何形状尽量简单。

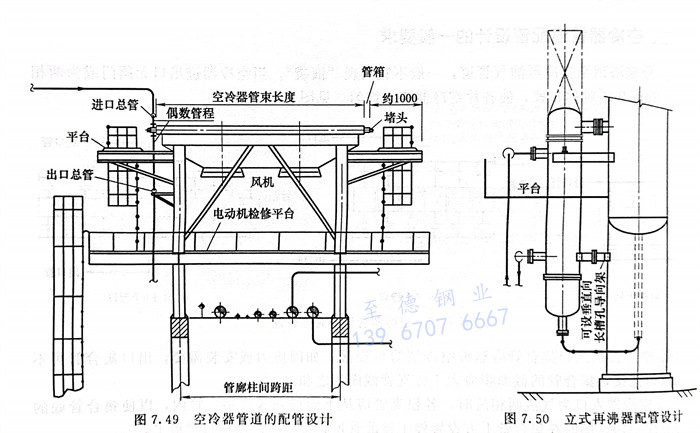

1. 立式再沸器管道的配管设计（图7.50）
①. 立式再沸器一般宜支撑在塔体上，也可单独设支撑结构。工艺介质一般走管程，加热介质（蒸汽或热水）走壳程。
②. 支撑在塔体上的立式再沸器工艺介质出口管一般与塔管口对接，中间不加直管段。当仪表不得不安装在管口上时，其管口方位在设计前期就应确定。
③. 当再沸器支撑在独立构架上时，再沸器出口管口与返塔管口之间应加一段直管段。再沸器通常要用弹簧支座，需经应力计算后确定。再沸器入口管口与塔出口管口之间的管道应有足够的柔性，几何形状应尽可能简单。
④. 一般情况下，当再沸器长度与直径之比大于6时，再沸器应设导向支架。
2. 卧式再沸器的配管设计
①. 卧式再沸器一般为工艺介质走壳程，蒸汽或热水走管程。卧式再沸器安装在地面上时，宜使设备轴线与管廊成90°角布置，占地少，检修或抽出管束方便，其最低安装高度应满足蒸汽调节阀和疏水阀组的安装高度。
②. 当必须提高再沸器安装高度时，应设独立构架，其操作平台宜与塔平台能互相联通。
③. 再沸器的工艺介质进出口管道在满足应力分析条件下，宜采用直管同塔连接，直管应尽量短。
3. 釜式再沸器的配管设计
①. 对于釜式再沸器蒸汽走盘管，工艺介质走壳程。
②. 蒸汽管道及调节阀组和工艺管道及调节阀组可以布置在釜式再沸器两侧。
③. 液位计和液位控制阀相邻配置，便于利用控制阀的旁通阀进行手工调节液位。当液位计安装在正常操作高度以上时，需设置平台或爬梯。
④. 在再沸器管束抽出端要留出抽管区。
⑤. 釜式再沸器固定架的位置决定于它与塔之间的相对位置，一般将最靠近塔中心线的再沸器支架作为固定架。再沸器底部的标高应尽可能与塔底封头切线的标高相一致。
