1. 焊接接头形式和坡口的选择

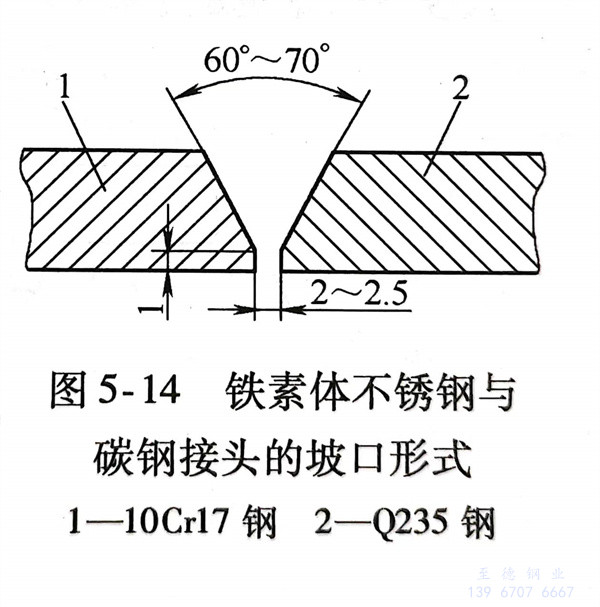

这两种钢焊接结构的焊接接头尽量采用对接接头焊缝形式，避免采用T形接头。通常采用V形坡口，其坡口尺寸如图5-14所示。由于铁素体型不锈钢液体金属的流动性比奥氏体型不锈钢差，为了保证充分焊透，坡口间隙要大一些，通常为2～2.5mm。
2. 焊接方法的选择

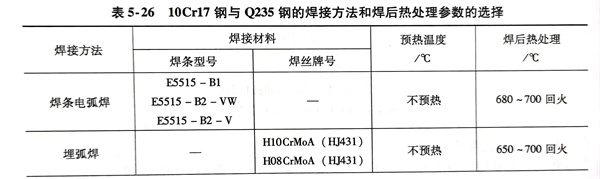

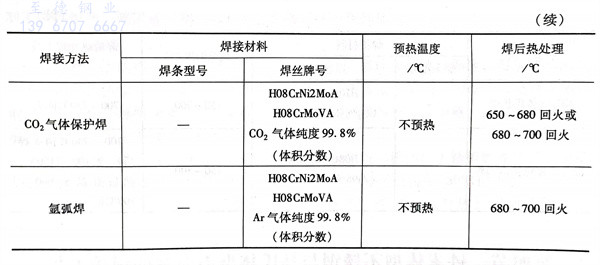

这两种钢的焊接方法可采用焊条电弧焊、埋弧焊、CO2气体保护焊和氩弧焊等，其焊接材料、焊前预热和焊后热处理参数的选择，见表5-26。
3. 焊接工艺
铁素体型不锈钢与碳钢焊接时，为了防止铁素体型不锈钢焊缝一侧晶粒粗大，产生脆化和裂纹，在焊接工艺上应采取下列措施：
a. 选用小的热输入，小的焊接电流，在保证焊接接头质量的前提下用较快的焊接速度。
b. 采用短弧焊，电弧稍倾向碳钢母材金属侧，使两母材金属受热均匀一致。
c. 多层焊，待前一层焊缝冷却到室温后再焊下一道焊缝。
d. 焊后进行缓冷。
