①. 不锈钢取样管引出位置按下列原则确定。
a. 不锈钢取样管应避免设在与振动设备直接连接的不锈钢管道上,如果难以避免,应采取减振措施。
b. 气体取样管引出位置如下:
i. 在水平管段上,取样管一般从管道上方引出。
ii. 在垂直管段上,当气体自下而上流动,取样管应从垂直管斜上45°夹角引出,当气体自上而下流动,取样管从垂直管上水平开设。
c. 液体取样管引出位置如下。
i. 在水平管段上,对于压力管道,如无粒状或粉状颗粒,不锈钢取样管可以从管道侧面或顶部引出。对于自流管道,不含粉状催化剂或粒状颗粒,取样管应从管下部引出;含有固体颗粒的液体管道的取样口应设在管道的侧面。
ii. 在垂直管段上,对于压力管道,取样管可以从管道侧面引出。对自流管道,不能接取样管。
d. 含有固体颗粒的气体管道上的取样口,应设在立管上,并将取样管伸入管道中心。
②. 取样管道设计应符合下列要求。
a. 取样口的位置,应使采集的样品具有代表性,取样系统的管道布置应避免死角或袋形管。
b. 有毒气体取样时,凡设有人身防护箱的,其放空管应高出附近建筑物平台2m以上。
c. 取样阀应装在便于操作的地方,设备或管道与取样阀之间的管段应尽量短。
d. 极度危害和高度危害的介质应采取密闭循环系统取样。
e. 样品出口管端与漏斗、地面或平台之间,应有安放取样器皿的空间。
f. 取样口不宜设在有振动的管道上。
介质温度高于或等于60℃的取样管道应予保温;高凝固点、高黏度的管道应予保温或伴热,或设蒸汽吹扫;液化烃取样管应予保温,以防结霜。
③. 取样阀门的设置。
a. 取样点靠近设备或管道根部的阀门,一般选用DN20的切断阀。
b.需要频繁取样的点,且介质具有毒、易燃、易爆及强腐蚀性,公称压力大于或等于1.0MPa时,以及一般介质公称压力大于或等于4.0MPa时,取样管上除根部阀外,在取样阀的上游应再加一个切断阀。不经常取样的点或不属于上述范围的可设一个切断阀。

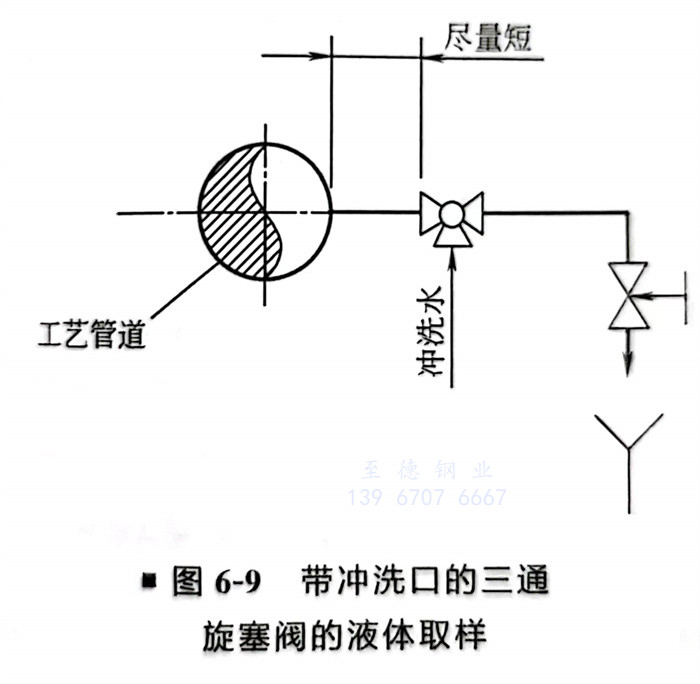

c.通常取样阀宜选用DN10或DN15的针形阀,对于黏稠物料或易结晶物料,可按其性质选用带冲洗的取样专用阀门或三通旋塞阀(图6-9)。
④. 典型取样配管。

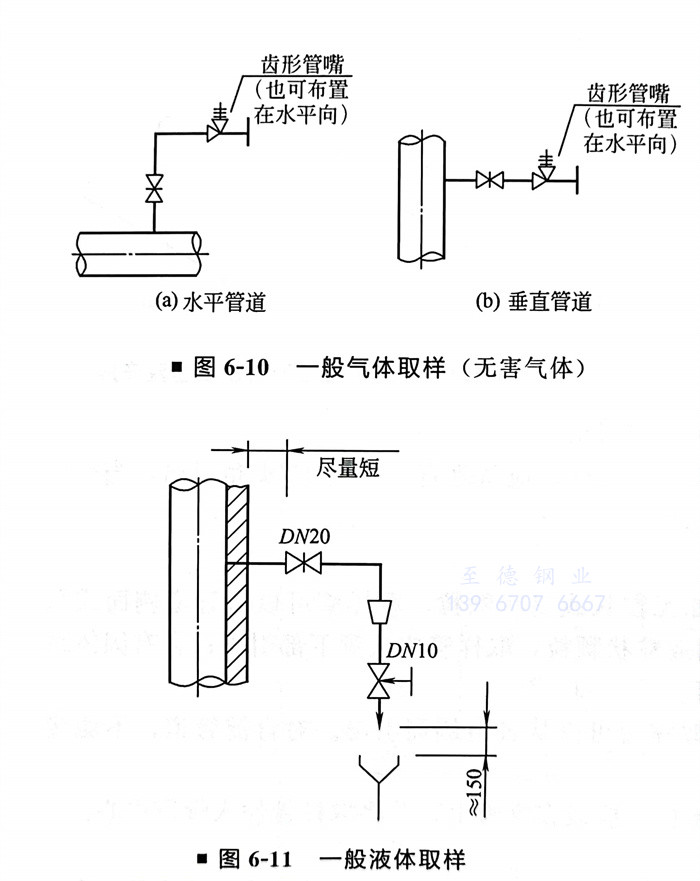

a. 一般气体(无害气体)采用球胆取样时,取样阀出口应带有齿形管嘴(图6-10)。
b. 一般液体取样,在取样阀下应设有漏斗,管端与漏斗的距离约150mm。不允许直接排放的介质可改用收集桶(图6-11)。
c. 对于需要隔离空气取样的介质,应按照工艺要求设取样管,如采用密闭取样器或经氮气置换的钢瓶取样等措施。

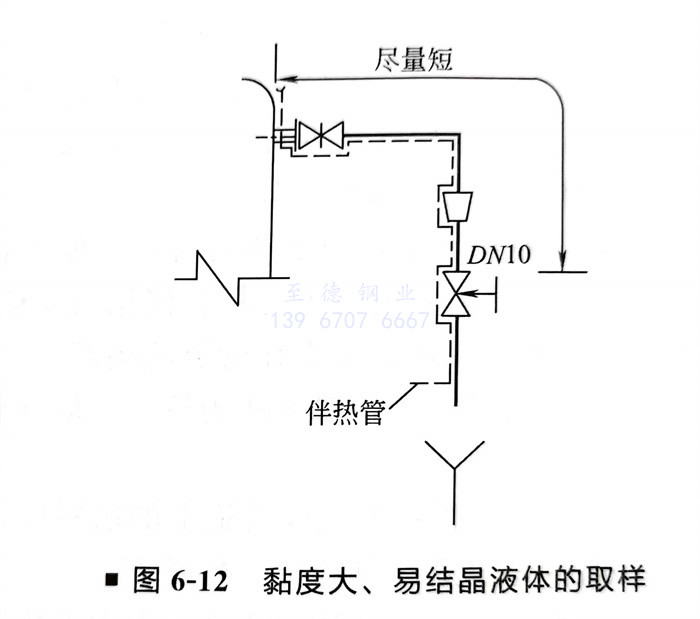

d. 对黏度大、易结晶液体的取样管,必要时设置伴热管(图6-12)。

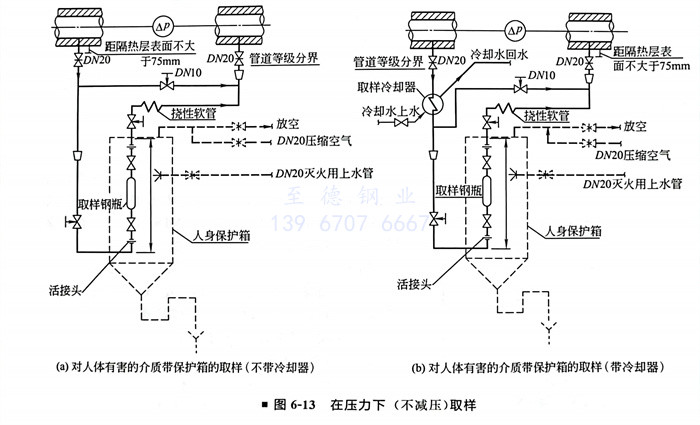

e. 对人体有害有毒的或易燃易爆的危险介质在压力下(不减压)取样时,应采取钢瓶取样,同时还应设置人身保护箱或其他防护措施(图6-13)。
f. 真空介质取样要设置破真空设施。

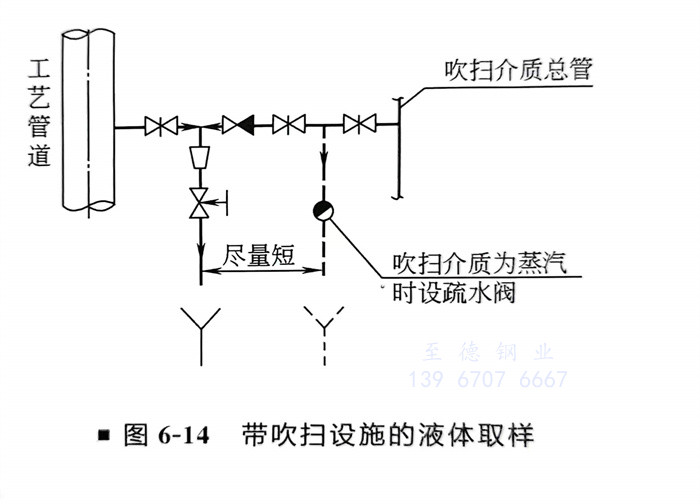

g. 部分取样点带有蒸汽吹扫(图6-14)。

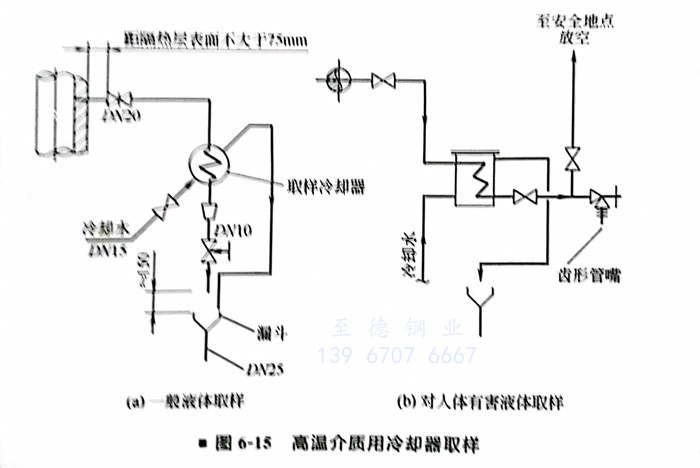

h. 高温介质取样要设置取样冷却器。减压后为常温的气体管道可不设取样冷却器(图6-15)。
i. 取样冷却器的配管应便于冷却器的清理。应设有漏斗将水排入下水道。对人体有害的气体取样应在冷却器后增加放空管。
ii. 取样冷却器应固定在合适的构件上,且不影响通行,便于操作及维修。
