管道配管隔热层材料的选用主要遵循以下几点要求：
一、导热系数的要求
（1）保温材料在平均温度为70℃时，其导热系数不得大于0.080W.080W/(m·K)。
（2）用于保冷的泡沫塑料及其制品在平均温度为25℃时的导热系数不应大于0.044W／（m·K）。与GB 50264、SH／T3010、GB／T 4272等规范是一致的。
（3）泡沫橡塑制品在平均温度为0℃时的导热系数不应大于0.036W/(m·K)。
（4）I类泡沫玻璃制品在平均温度为25℃时的导热系数不应大于0.045W/(m·K),类泡沫玻璃制品在平均温度为25℃时的导热系数不应大于0.064.064W/(m·K)。
二、隔热材料密度、硬度和pH值的要求
硬质保温材料的密度不应大于300kg／m3，保冷材料制品的密度不应大于200kg／m3，半硬质、软质保温材料制品密度不应大于200kg／m3。
硬质保温材料的抗压强度不应小于0.4MPa，硬质保冷材料的抗压强度不应小于0.15MPa。隔热材料制品的pH值不应小于7。
三、隔热材料应符合的标准
用于与奥氏体不锈钢表面接触的隔热材料应符合GB／T 50185《工业设备及管道绝热工程施工验收规范》有关氯离子含量的规定。硬质隔热材料不宜用于有振动的管道。
四、隔热材料其他性能要求
（1）隔热材料制品应具有安全使用温度和燃烧性能（不燃性、难燃性、可燃性）资料。
（2）隔热材料制品应具备防潮性能（吸水性、吸湿性、防水性）资料。保温材料含水不得大于7.5％（质量），保冷材料的含水率不得大于1％（质量）。
（3）隔热材料制品应具有抗大气腐蚀性、化学稳定性、热稳定性、渣球含量、纤维直径等测试报告。
（4）设备和管道的保温结构应由非燃烧材料组成；保冷结构可由阻燃材料组成，阻燃性保冷材料制品的氧指数不应小于30。设备和管道的隔热层除必须采用填充式结构外，宜选用隔热材料制品；保温材料制品的最高安全使用温度应高于设备和管道的设计温度；保冷材料制品的允许使用温度应低于设备和管道的设计温度。
绝热层材料按照被绝热的工艺设备和管道外表面温度不同，其燃烧性能应符合现行国家标准GB 8624《建筑材料燃烧性能分级方法》规定的燃烧等级，并应符合下列规定：
①. 被绝热的设备与管道外表面温度T。大于100℃时，绝热层材料应符合不燃类A级材料性能要求。
②. 被绝热的设备与管道外表面温度T。小于或等于100℃时，绝热层材料不得低于难燃类B1级材料的性能要求。
③. 被绝热的设备与管道外表面温度T。≤50℃时，有保护层的泡沫塑料类绝热层材料不得低于一般可燃性B2级材料的性能要求。
（5）隔热材料的防水率应大于或等于95％；软质隔热材料制品的回弹率应大于或等于90％。
（6）对硬质材料必须提供线膨胀或收缩率数据。
（7）隔热材料应是隔热性能好，并有明确的导热系数方程式或随温度变化的导热系数图表。进行绝热计算时可采用GB 50264《工业设备及管道绝热工程设计规范》中附录A常用绝热材料性能规定的数据。
五、综合选用
（1）有多种可供选择的隔热材料时，应首先选用导热系数小、密度小、强度相对高、无腐蚀性、损耗小、价格低、运输距离短、施工条件好的制品。
（2）如不能同时满足，应优先选用密度小、综合经济效益高的材料或制品。
（3）设备和管道表面温度高于或等于450℃时，宜选用复合隔热材料制品。
（4）保冷应选用闭孔型的材料制品，不宜选用纤维质材料制品。
（5）选用纤维材料制品时，除管壳外，毡席类制品应由玻璃布或铁丝网缝制。
（6）不宜选用石棉材料及其制品。
（7）隔热材料及其制品在长期运行时，材料无变形、熔化、焦化、疏脆、松散、失强等现象。
六、常用保温材料的选用

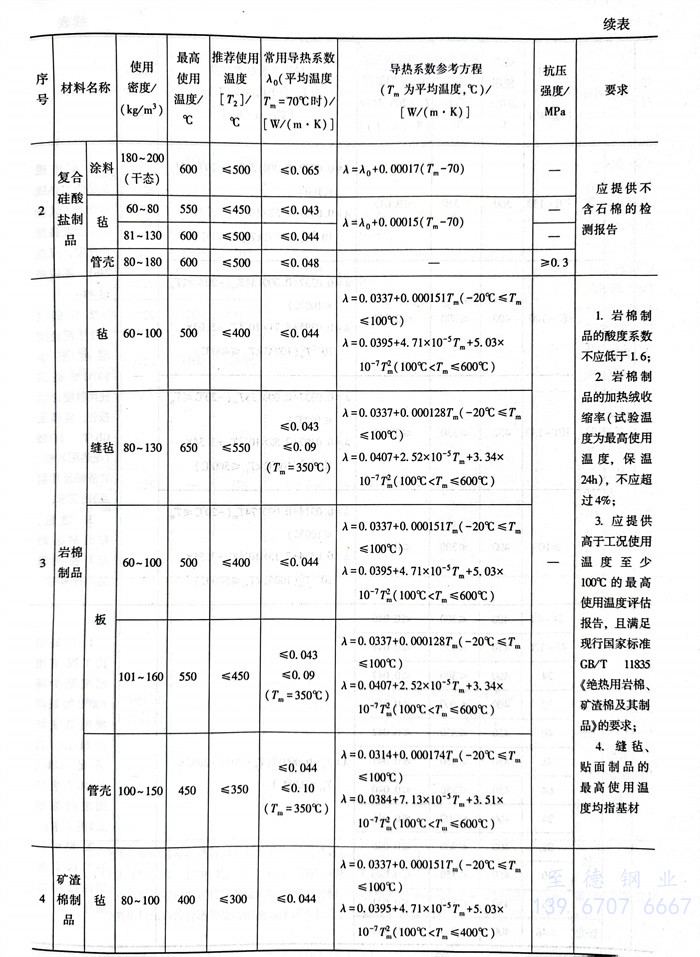

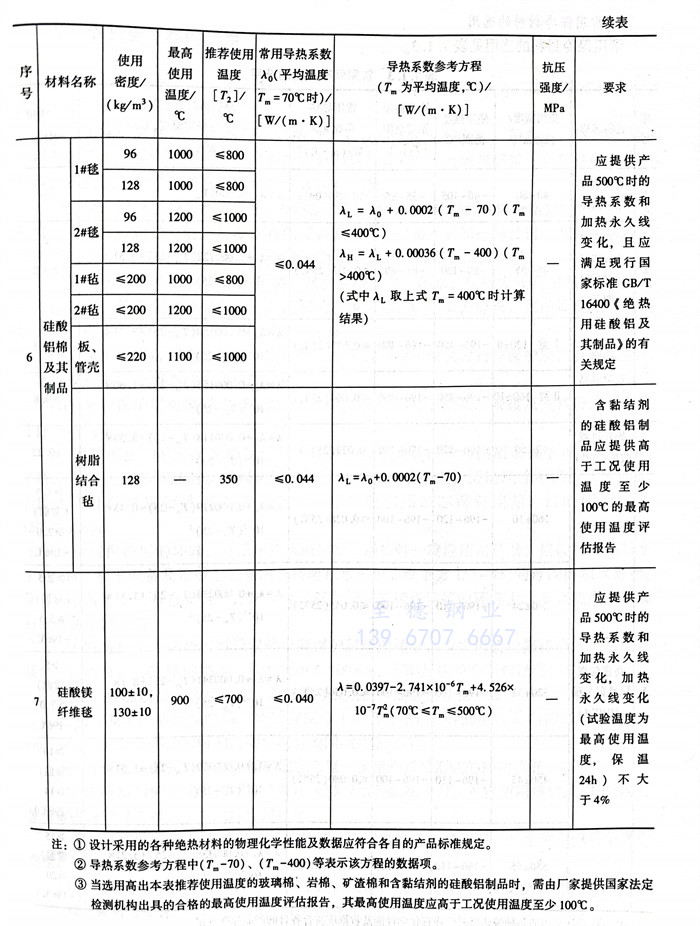

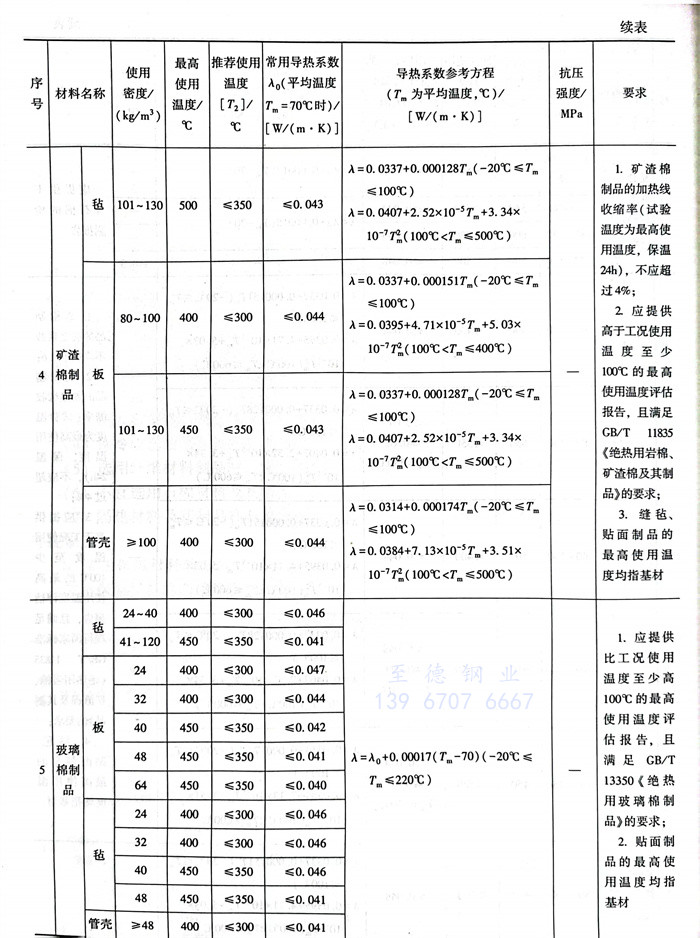

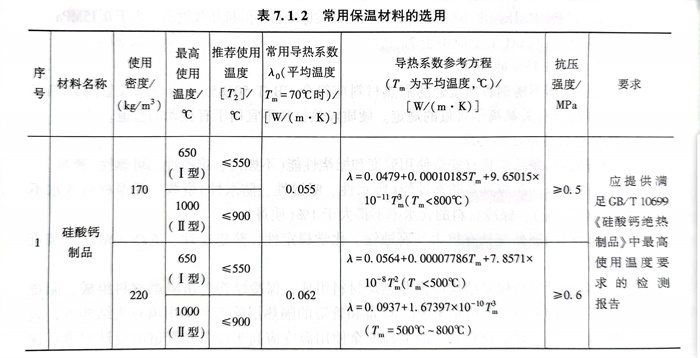

常用保温材料的选用见表7.1.2。
