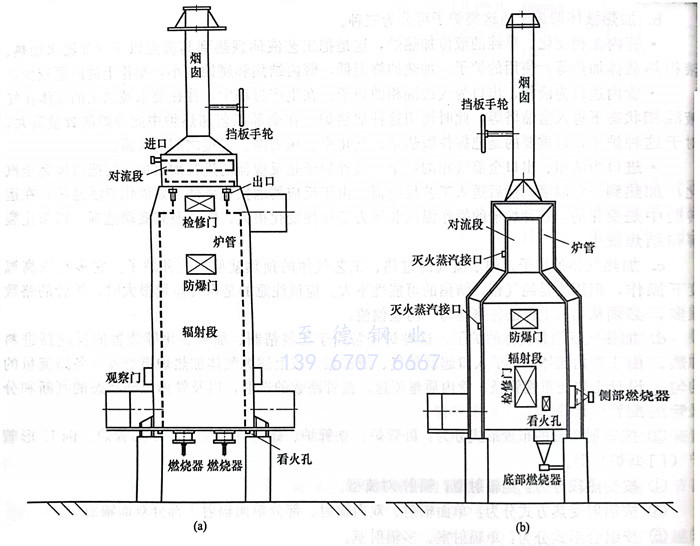

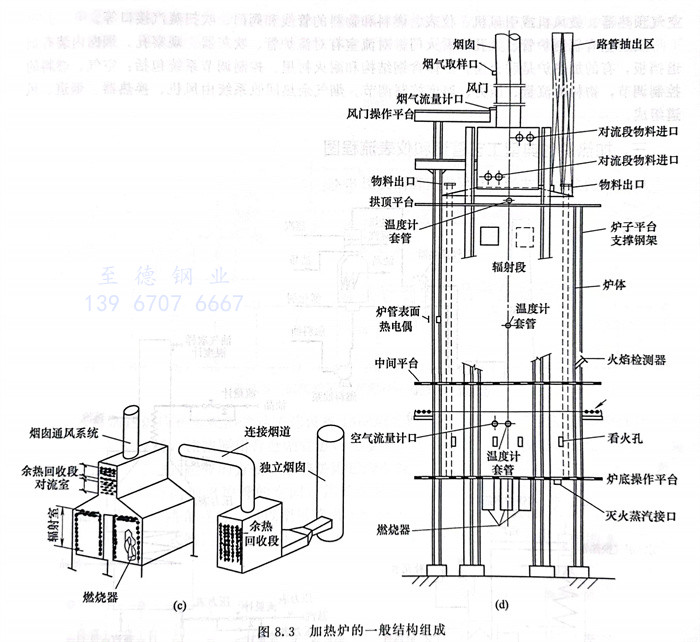

加热炉一般由辐射室、对流室、燃烧器、余热回收系统以及通风系统五部分组成，如图8.3所示。
①. 辐射室也称为炉膛，包括燃烧器和风道、炉管和炉管支撑、耐火衬里等，传热方式主要是热辐射，全炉热负荷的70％～80％是由辐射室担负的，是全炉中最重要的部分。由于火焰温度很高，可达1500～1800℃，故不能直接冲刷炉管。火焰离炉管远，辐射传热量小，所以应尽量减小炉膛体积，节省投资。辐射室炉墙由耐热层、隔热层和保护层组成。耐热层除能耐高温，还有再辐射性能，能将吸收的热量再辐射给炉膛。耐热层有耐火砖砌筑和耐火衬里两类。尤其是陶瓷涂料耐火衬里，不仅耐高温、耐振动、有良好的绝热性，而且辐射系数高，增加了辐射能力。
②. 对流室包括遮蔽管、对流管、耐火衬里、管线支撑和挂钩，主要传热方式是对流。对流室一般担负全炉热负荷的20％～30％，对流室吸热量的比例越大，全炉的热效率越高，为了尽量提高传热效果，对流室多采用钉头管和翘片管。
③. 燃烧器产生热量，是炉子的重要组成部分，要使火焰不冲刷炉管并实现低氧完全燃烧。
④. 余热回收系统是从离开对流室的烟气中进一步回收余热的部分。回收方法分为两类，一类采用空气预热方式回收热量；另一类是采用余热锅炉回收热量。
⑤. 通风系统的任务是将燃烧用空气导入燃烧器，并将废烟气引出炉子，它分为自然通风方式和强制通风方式两种。
⑥. 其他附件设备包括炉壳体、钢结构支撑、耐火衬里、管板箱、火嘴风门、烟囱、挡板、空气预热器、鼓风机或引风机、仪表、燃料和物料的管线和阀门、吹扫蒸汽接口等。
辐射室有辐射炉管、人孔、看火门。对流室有对流炉管、吹灰器、观察孔。烟囱内装有烟道挡板，有的加热炉是联合囱。炉体含钢结构和耐火衬里。控制调节系统包括：空气、燃料的控制调节，物料的流量、压力、温度控制调节。烟气余热回收系统由风机、换热器、烟道、风道组成。
