加热炉需要的工作蒸汽，主要是供给喷嘴雾化，炉体灭火、吹灰器吹灰、消防、吹扫和管道伴热。其管道设计的特点如下。
①. 蒸汽分配管。一般水平布置在地面上，其管中心标高距地面约500mm，两端设有支架，用管卡卡住，蒸汽分配管的底部应设置疏水阀。
②. 灭火蒸汽管道。
a. 由装置新鲜蒸汽管上引出的一根专用管道，其总阀应为常开的。
b. 至炉膛及回弯头箱内的灭火蒸汽管均应从蒸汽分配管上引出。

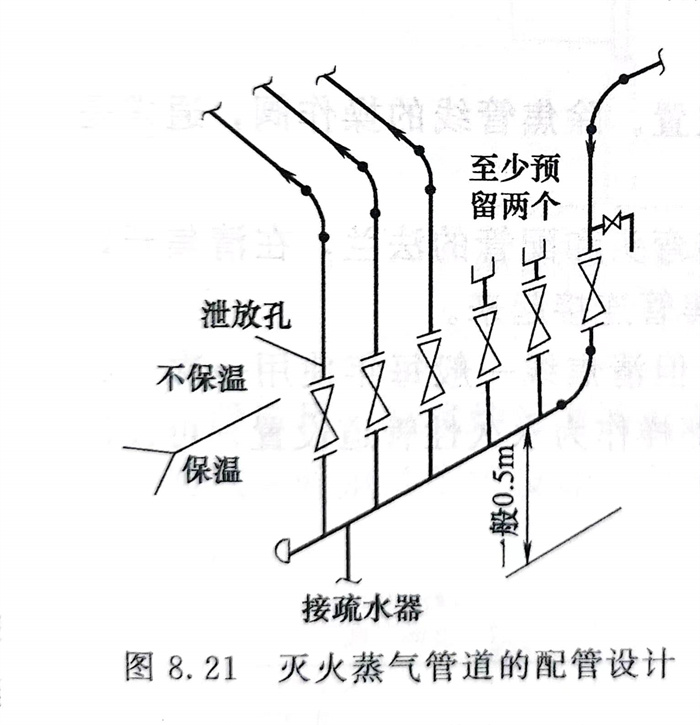

c. 灭火蒸汽管道上的阀门的下游管上，紧靠阀门处宜设泄放孔（(6~10～10mm）。泄放孔的方位应布置在阀门手轮反方向180°的位置上，见图8.21。
d. 蒸汽分配管距加热炉炉体不宜小于7.5m（有的规范规定为15m），以便安全操作。
e. 灭火蒸汽管线平时是不用的，仅在发生事故时打开，所以从阀门到加热炉这段管线不必试压、不必保温，跨距可比一般管线大些。在通往加热炉的灭火蒸汽管线的高点不需提供放空。
