一般系统的管路管径比泵的进出口大，要通过异径管才能与泵进口连接，系统管路的管径选择比泵进出口大的目的是降低流速，减少水力损失。为了减少工艺压力降，异径管要靠近泵入口管口，但还需设置一段直管段。
如果异径管和直管段设计不当，会引起不正常的进口条件和不合理的吸入流形状，都可能在泵叶轮进口之前，吸入管的某一位置处引起螺旋形液流（预旋）。由于预旋使液体以非正常角度进入叶轮叶片之间，液体预旋与叶轮转向相同会降低泵的压头，液体预旋与叶轮相反转向则会增加泵的压头和功率，也可能使驱动装置过载并改变泵的性能。所以，将液体以流线型的流动方式导入泵叶轮进口是最合理的。为了有一个最优的流动形式，避免对叶轮的干扰，要求吸人管在紧靠泵吸入法兰前设置一定的直管段。为防止偏流、旋涡流而使泵性能降低。
①. 单侧吸人口处如有水平布置的弯头时，应在吸入口和弯头之间设一段长度大于3倍管径的直管段。直管段是指泵的吸入端和异径管间的距离，临时过滤器包括在这个直管段中。

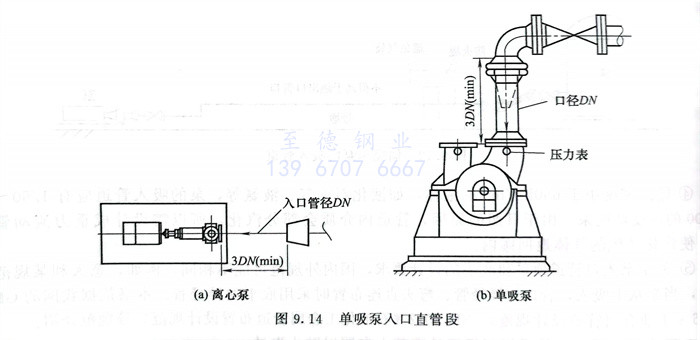

在GB 50275《风机、压缩机、泵安装工程施工及验收规范》中指出离心泵的吸入管路的配置应符合：泵入口前的直管段长度不小于入口直径3倍。见图9.14。

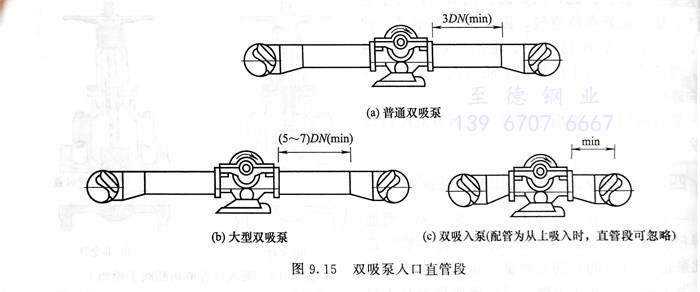

②. 双侧吸入口的离心泵为使泵轴两侧的推力相等，叶轮平衡，吸入管道应有一段直管段，直管段是指泵的吸入端和异径管间的距离，临时过滤器包括在这个直管段中。普通双吸入泵的吸入口要设一段至少有3倍管径长的直管段，对大型泵直管段长应为5～7倍管径，见图9.15（a）、（b）。当直管段不够长时，应在短管内安装整流或导流板，或改变管道布置。
当双吸入泵的配管为上吸入时，不必考虑所要求的直管段。垂直管道可以通过弯头和异径管与吸入管口直接相连，且要求尽量短，见图9.15（c）。
③. 关于泵入口设置一段直管段防止偏流的设计要求，国内外规范可能不相同。例如，意大利某规范规定，泵管口可以与异径管、弯头直连布置；日本某规范规定普通双吸入泵的吸入口要设一段至少有2.5倍管径长的直管段。本书依据我国的配管设计规范介绍。有一些工程项目泵入口的配管设计没有增加直管段，在实际工程设计过程中，需根据工程实际来选择标准开展设计。
