离心泵入口管道过滤器的配管设计要求规范

发布日期：2023-08-14 15:02:56 人气：125

1. 临时过滤器（锥形过滤器）

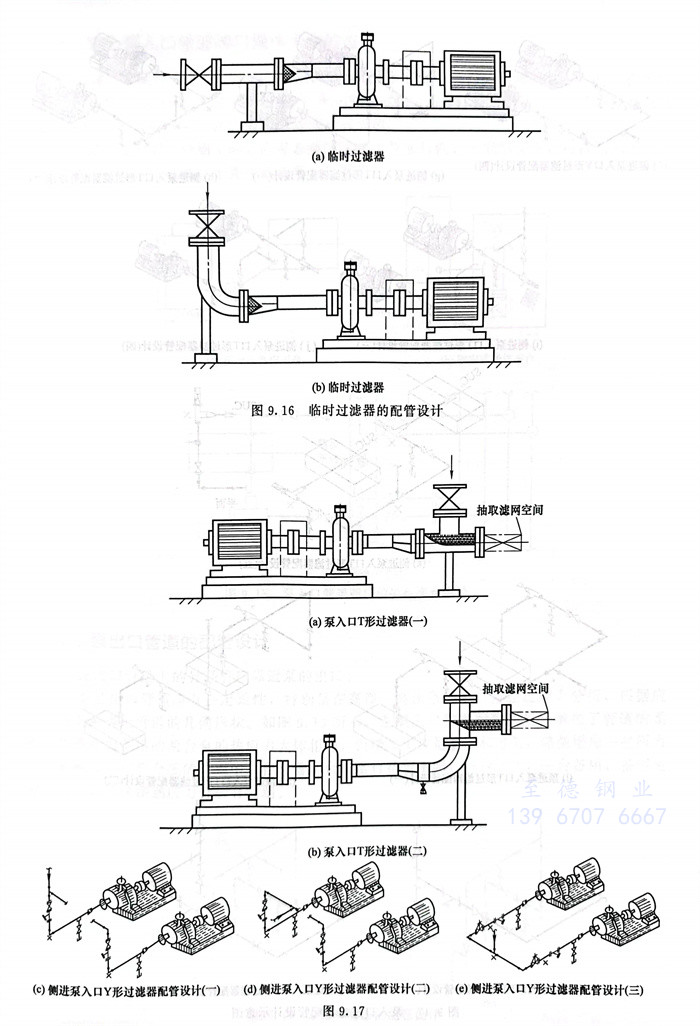

通常用于试车期间，当管道吹扫或冲洗干净后可拆除。为便于拆卸，应设置一段法兰短管或留有抽出滤网的空间，并备有一个与临时粗滤器同厚的垫环，以转换临时粗滤器。过滤面积应不小于管道内截面的2～4倍。锥形过滤器的安装应尽可能靠近泵口，图9.16所示的是篮式或锥形过滤器安装和典型管道布置。
