工程应用：某埋地罐的配管设计

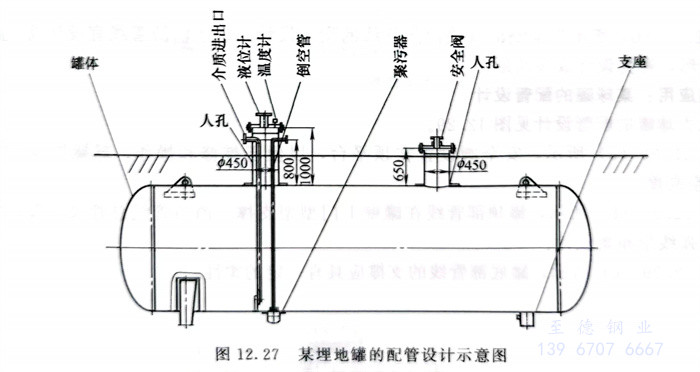

  图12.27是某埋地罐示意图，管道接口法兰布置在了地面以上。




工程应用：某常压储罐的配管设计


  某常压储罐的配管设计见图12.28。


  图12.28（a）所示为罐底部有关管线的配管设计，管口应尽量平行，这样好做管线布置，如果管口中心延长线均指向罐的中心，则管口连接的管线可能需增加特殊弯头，以平行敷设。管线上设置了金属软管。与泵连接的管线不能有上袋形。


  图12.28（b）所示为罐侧部有关消防管线的配管设计。这些消防管线宜设计成与罐壁平行的弧线形，避免设计成多角形。
