工程应用：某球罐的配管设计

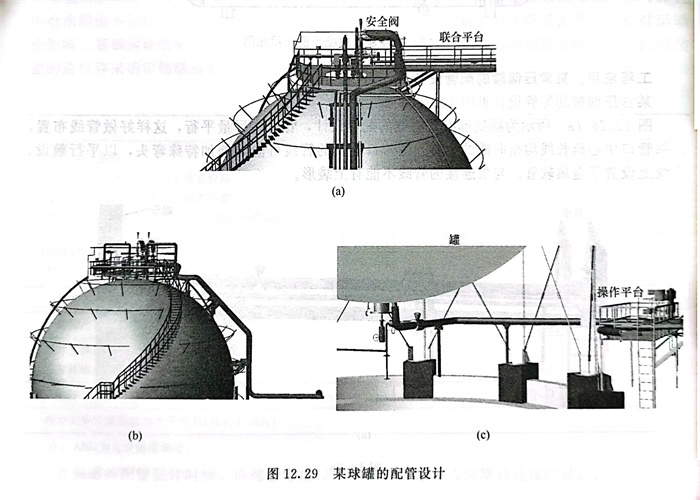

  某压力球罐的配管设计见图12.29。


  如图12.29（a）所示，安全阀设置在顶平台，以便于维修和操作。球罐顶部平台保证2.2m净空高度。


  如图12.29（b）所示，罐顶部管线在罐壁上门型架支撑。消防管线总管及环线宜平行于球罐面成弧线形布置设计。


  如图12.29（c）所示，罐底部管线的支撑应具有一定的柔性。




工程应用：某球罐不好的配管设计

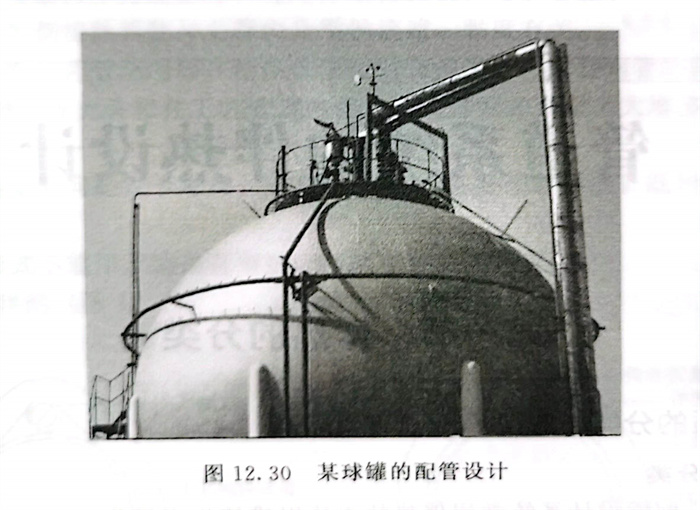

  见图12.30，某球罐顶部连接管线均没有平行于球罐面成弧线形布置设计，管线支撑失稳。
