螺母(nut)就是螺帽,是与螺栓或螺杆拧在一起用来起紧固作用的零件,是所有生产制造机械必须用的一种元件。螺母的种类繁多,我们常见的有国标,德标,英标,美标,日标的螺母。螺母根据材质的不同,分为碳钢、高强度、不锈钢、塑钢等几大类型。根据产品属性对应国家不同的标准号分为普通、非标、国标、美制、英制、德标。按大小不同、螺纹不等分为不同的规格。一般国标、德标用M表示(例如M8、M16),美制、英制则用分数或#表示规格(如8#、10#、1/4、3/8)。


  螺母是将机械设备紧密连接起来的零件,通过内侧的螺纹,同等规格螺母和螺丝,才能连接在一起,例如M4-0.7的螺母只能与M4-0.7的螺杆搭配(在螺母中,M4指螺母内径大约为4mm,0.7指两个螺纹牙之间的距离为0.7mm);美标产品也同样,例如1/4-20的螺母只能与1/4-20的螺杆搭配(1/4指螺母内径大约为0.25in,20指每一英寸中,有20个牙)。


螺母常用国家标准


  ①. GB/T 41(型六角螺母-C级);②. GB/T 6170(型六角螺母-A、B级);③. GB/T6171(I型六角螺母一细牙-A、B级);④. GB/T 6172(六角薄螺母-A、B级一倒角);⑤. GB/T6173(六角薄螺母一细牙-A、B级);⑥. GB/T 6174(六角薄螺母-B级一无倒角);⑦. GB/T6175(II型六角螺母-A、B级);⑧. GB/T 6176(II型六角螺母一细牙一A、B级);⑨. GB/T 6177(六角法兰面螺母-A级)⑩. GB/T55(六角厚螺母)⑪. GB/T 56(六角超厚螺母)⑫. GB/T 1229(大六角螺母(钢结构用高强度))。


不锈钢螺母系列有


  ①. 六角螺母(GB/T 6170/DIN 934);②. 薄螺母(GB/T 6172/DIN439);③. 重型螺母(公制、美制)、尼龙锁紧螺母(DIN 985-DIN 982厚型);④. 全金属锁紧螺母(DIN 980M);⑤. 盖型螺母(DIN 1587);⑥. 法兰面螺母(GB/T 6177/DIN 6923);⑦. 法兰面螺母尼龙锁紧螺母(DIN 6926);⑧. 四角焊接螺母(DIN 928);⑨. 六角焊接螺母(DIN 929);⑩. 蝶帽(GB/T 62、DIN 315)等。


合金钢螺母系列

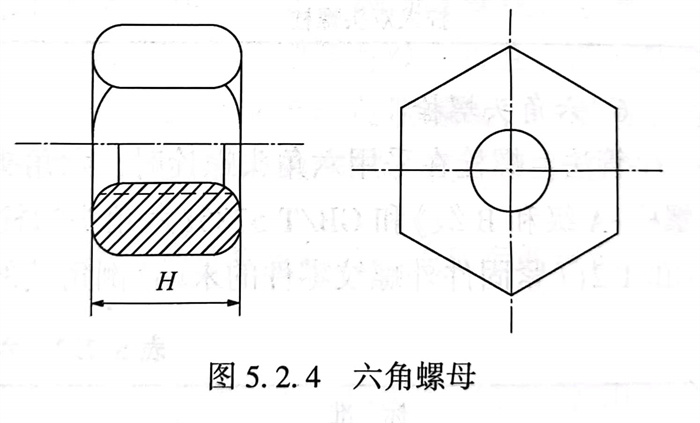

  ①. 六角螺母(GB/T 6170/DIN 934、GB/T 6175,见图5.2.4);②. 法兰面螺母(GB/T 6177/DIN 6923);③. 圆螺母(GB/T 812);④. 小圆螺母(GB/T810);⑤. 美制方螺母、美制六角螺母(ASME B18.2.2)。


图 4.jpg


  关于螺母,由于已被证明增加螺母高度尺寸是解决H=0.8.8D螺母脱扣问题的最可行方法,为简化品种,现在石油化工管法兰已大多采用H=1D的六角形螺母。

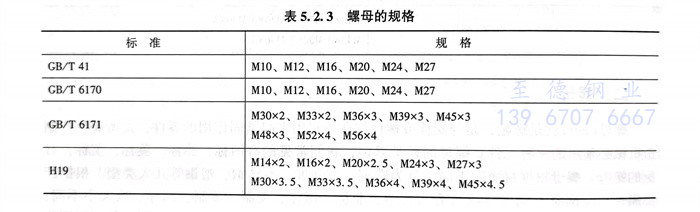

  螺母型式和尺寸应符合GB/T 41《1型六角螺母一C级》,GB/T 56《六角头螺母》,GB/T 6170《1型六角螺母一A级和B级》,GB/T 6171《1型六角螺母-细牙-A级和B级》,以及H19,H5《高压管、管件及紧固件通用设计》的要求。螺母的规格见表5.2.3。
