一、过滤器概述

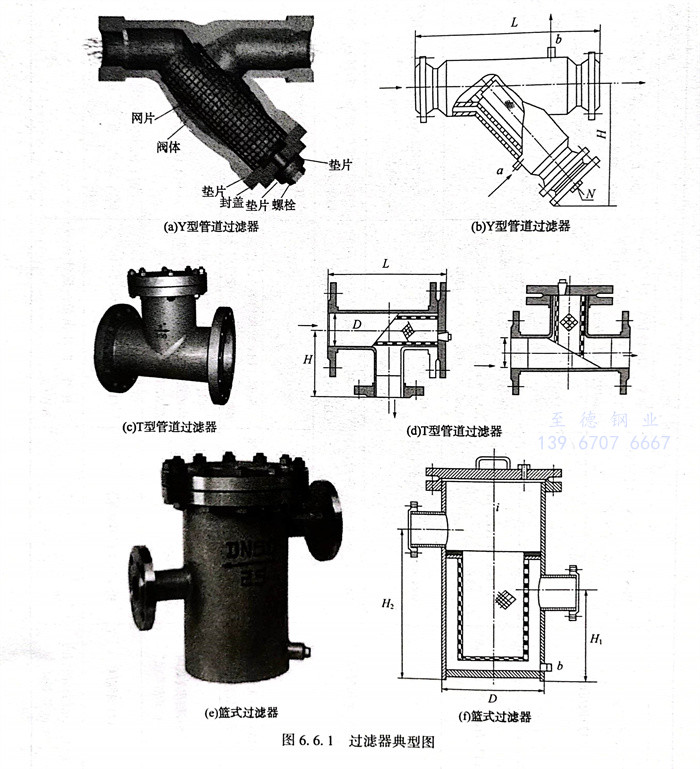

过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。典型过滤器见图6.6.1。
二、管道过滤器分类
管道过滤器比较类型常用的主要有T型管道过滤器，Y型管道过滤器，双联切换过滤器，以及篮式过滤器。
1. 篮式过滤器
过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。使用一段时间后打开上盖，取出像提篮子式的过滤网，一经洗刷即可恢复如新。
2. T型管道过滤器
该过滤器采用优质不锈钢制造，内筒为不锈钢薄板冲孔成形滤筒，紧配丝网结构，活节连接，拆卸清洗方便，可根据用户实际使用情况，选用20～100目不锈钢丝网配套。管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其他设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该设备具有占地少、水头损失小、不加药剂、操作简单、使用寿命长、维护修理方便等优点，可广泛运用于各种敞开式、封闭式冷热水系统，是避免系统堵塞和减轻水泵磨损，保证系统正常运行的理想设备。
3. Y型管道过滤器
Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备，是输送介质的管道系列不可缺少的一种装置。通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。
4. 锥型管道过滤器
锥形过滤器又称临时过滤器，其外形为椎体，属于管道粗过滤系列，形式简单。
三、管道过滤器一般要求
（1）液体物料泵前的入口管道上应设过滤器。
（2）过滤器的设计压力不应低于管道系统的设计压力，过滤器的设计温度应与所连接管道系统的设计温度一致。
（3）滤筒宜采用不锈钢材料制作，当液体物料或工艺过程对滤筒材料有特殊要求时，可选用其他材料。过滤器的壳体材料应满足输送介质的性质及管道操作条件的要求。
（4）过滤器接口端面为法兰连接时，其公称压力、密封面型式与所连接管道法兰一致；接口端面为焊接和螺纹连接时，其尺寸应与所连接管道一致，材质与管道相匹配。
（5）滤网规格及其技术要求应符合GB／T 5330《工业用金属编织方孔筛网》的规定。
四、管道过滤器的选用
（1）按安装、操作、检修要求选用过滤器：
①. 安装空间受限时宜选用Y型或T型过滤器；
②. 介质流向有90°变化处宜选用折流式T型过滤器；
③. 需经常清洗或更换滤筒的过滤器宜选用快开篮式过滤器；
④. 正常工况下不能拆卸且需经常吹扫时，应选用具有反冲洗功能的过滤器；
⑤. 临时使用的过滤器宜选用锥型过滤器；
⑥. 拆卸法兰或封头重量大于15kg时，宜选用带有铰链的过滤器；拆卸法兰或封头重量大于50kg时，宜选用带有吊柱的过滤器。
（2）按介质性质选用过滤器：输送操作温度下黏度高于20m㎡／s介质时，宜选用篮式过滤器；输送职业性接触危害程度I级、II级介质时，宜选用接口端面为焊接的过滤器；输送操作温度低于等于-45℃的介质时，宜选用接口端面为焊接的过滤器。
（3）按泵的类型选用过滤器：螺杆泵宜选用篮式过滤器；磁力泵应选用磁性复合过滤器。
（4）管道公称直径≤100mm时，宜选用Y型过滤器，公称直径＞100mm、≤350mm时，宜选用T型过滤器；管道公称直径≥400mm时，宜选用篮式过滤器。
（5）锥型过滤器的倍数宜为1.5～2倍，Y型、T型过滤器的倍数宜为2～3倍；篮式过滤器的倍数宜为3～10倍。
（6）过滤器滤网目数的选择：过滤器滤网的目数不宜大于80目；输送操作温度下黏度大于20m㎡／s的介质时，宜选用10～40目；输送润滑油类油品时，宜选用40目；当泵对过滤精度有特殊要求时，应按泵的要求进行选用。
五、管道过滤器的工程应用
某DN150工艺物料管道，压力等级Class150，选用T型过滤器，端部选用法兰连接，过滤器壳体采用316L，内件选用18-8不锈钢滤网，滤网规格需根据实际情况选择。
六、过滤器有关标准规范
GB/T 14295《空气过滤器》
GB/T 14382《管道用三通过滤器》
GB/T 17486《液压过滤器》
HG/T 21637《化工管道过滤器》
JB/T 7538《管道用篮式过滤器》
SH/T 3411《石油化工泵用过滤器选用》
SY/T 0523《油田水处理过滤器》
JB/T 7374《气动空气过滤器》
HG/T 20570.22《管道过滤器》
JB/T 10410《业用水自动反冲洗过滤器》
