①. 为防止泵产生汽蚀和使泵入口管道不存在气袋，应满足以下要求：
a. 泵对净正吸入压头的要求。
b. 吸入管保持水平或带有（1：50）～（1：100）的坡度（向上抽吸时应向泵入口上坡；向下灌注时应向泵入口下坡）。
c. 当泵入口处有变径时，应采用偏心异径管。

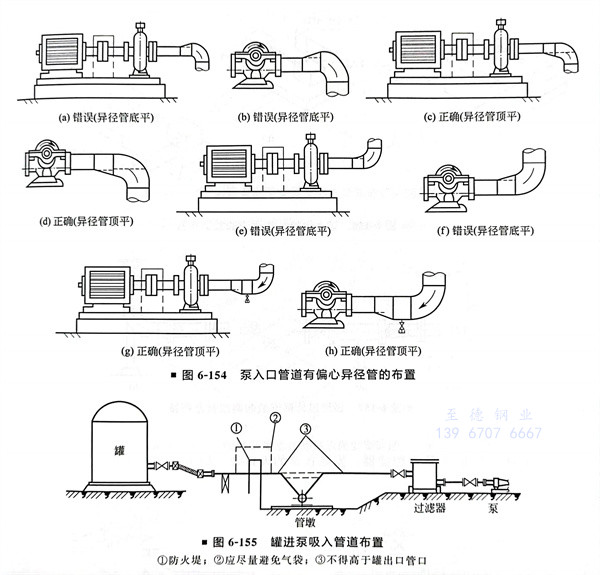

偏心异径管和泵底进口间宜设置一段直管段。当管道从下向上进泵时，应采用顶平安装；当管道从上向下进泵时，应采用顶平安装，并在低点设置排净装置；但输送含有固体介质或浆液时，水平管段上的偏心异径管应采用底平安装，如图6-154所示。GB50316《工业金属管道设计规范》、API RP686《机械装置和装置设计的推荐实施规程》和国外工程公司都要求离心泵入口处水平的偏心异径管采用顶平布置。
关于泵入口设置一段直管段防止偏流的设计要求，国内外规范可能不相同。例如，意大利某规范规定，泵管口可以与异径管、弯头直连布置；日本某规范规定普通双吸入泵的吸入口要设一段至少有2.5倍管径长的直管段。本书依据我国的配管设计规范介绍。有一些工程项目泵人口的配管设计没有增加直管段，在实际工程设计过程中，需根据工程实际来选择标准开展设计。笔者在《工业管道配管设计与工程应用》书上有详细的讲述。
d. 尽可能将入口切断阀布置在垂直管道上。
e. 吸入管道中途不得有气袋，如难于避免，应在高点设放气阀。
f. 由装置外储罐至泵的吸入管道，为了不出现气袋，应穿越防火堤，且使管墩上的管道在最低点的位置（图6-155）。
②. 为防止偏流、旋涡流而使泵性能降低，通常管道布置要求如下：
a. 单侧吸入口处如有水平布置的弯头时，应在吸入口和弯头之间设一段长度大于3倍管径的直管段。
b. 双侧吸入口的离心泵，为使泵轴两侧的推力相等，叶轮平衡，吸入管道应有一段直管段；当吸入管道与泵轴平行，在同一平面与泵连接时，泵吸入口法兰前方需要有至少7倍管径的直管段［图6-156（a）］，以防止由弯头引起介质偏流，从而降低泵效率和损伤叶轮；当吸入管道与泵轴成直角和泵吸入口相接时，直管段可包括弯头，也可把大小头和切断阀视为直管［图6-156（b）、（c），其中图（c）中的L1尽可能短］。
c. 当直管段不够长时，应在短管内安装整流或导流板，或改变管道布置。
③. 为防止杂物进入泵内应在泵入口管线上安装粗滤器。
a. 临时粗滤器（锥形过滤器）。
临时粗滤器通常用于试车期间，当管道吹扫或冲洗干净后可拆除。为便于拆卸，应设置一段法兰短管或留有抽出滤网的空间，并备有一个与临时粗滤器同厚的垫环，以转换临时粗滤器。过滤面积应不小于管道内截面的2～4倍。临时过滤器的安装应尽可能靠近泵口，图6-157所示为锥形过滤器安装的典型管道布置。
b. 永久粗滤器。

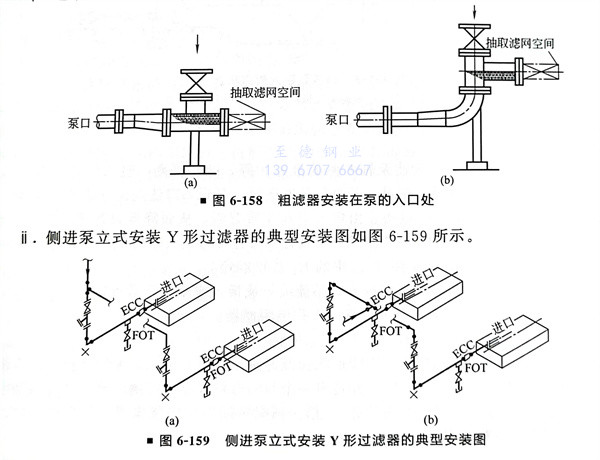

i. 通常用Y形或T形粗滤器，安装在泵的入口处，如图6-158所示。
ii. 侧进泵立式安装Y形过滤器的典型安装图如图6-159所示。
④. 泵入口靠近供液罐时，应考虑不同基础的沉降差可能危害泵接口，此时，管段应有足够的柔性，并合理确定支架位置。
⑤. 泵入口管应符合NPSH的要求，如需要应将轴测草图提交工艺专业确认。
⑥. 泵入口切断阀主要用于切断流体流动，因此，切断阀应尽可能靠近泵入口管口设置，以便最大限度地减少阀与泵口之间的滞留量。

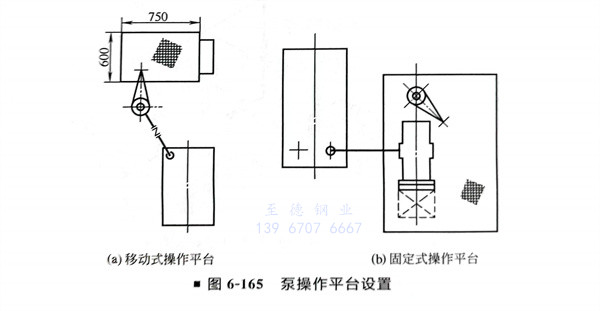

⑦. 当阀门高度在1.8～2.3m时，应设移动式操作平台，阀门高度超过2.3m时宜设固定式平台（图6-165）也可采用链轮操作，但阀门的位置不允许链条接触泵及电机的转轴，以防产生火花，引起爆炸或火灾事故。

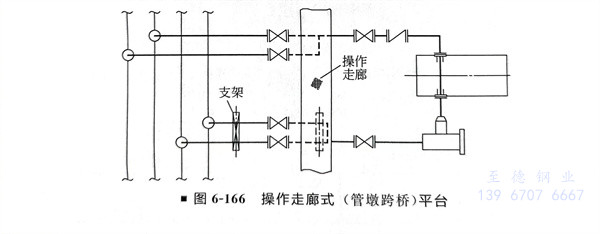

⑧. 装置外管墩上的泵管道，应考虑阀门的操作及通行性，一般情况下应按图6-166所示设操作走廊式（管墩跨桥）平台，阀门统一布置在操作走廊的两侧。
