①. 夹套加热系统应包括蒸汽(或热水或导热油)总管、蒸汽(或热水或导热油)进入管、分配站、套管、冷凝水排出管、收集站、冷凝水(或热水或导热油)回流总管等。其设计要求同伴管加热系统。
②. 每个分配站或回收站上所设的加热介质接口数应不超过6个,但至少为3个接口。
③. 每个分配站或收集站上所设的加热介质管口数应不超过6个,但至少为3个管口。
④. 应根据夹套管结构形式,考虑夹套管的柔性,并进行必要的柔性分析。
⑤. 在设备布置和管道布置时,必须注意夹套管的外径及保温层的条件,便于考虑管间距。
⑥. 选用全夹套、部分夹套或简易夹套应符合PID要求。
⑦. 全夹套、部分夹套和简易夹套的概念如下。
a. 全夹套:除法兰连接部分以外,所有管道组成件包括阀门在内均有夹套(内管焊缝隐蔽型)。
b. 部分夹套:减少阀门的夹点及现场焊的对焊口的夹套(内管焊缝外露型)。
c. 简易夹套:仅直管部分有夹套,夹套内不应有焊缝。

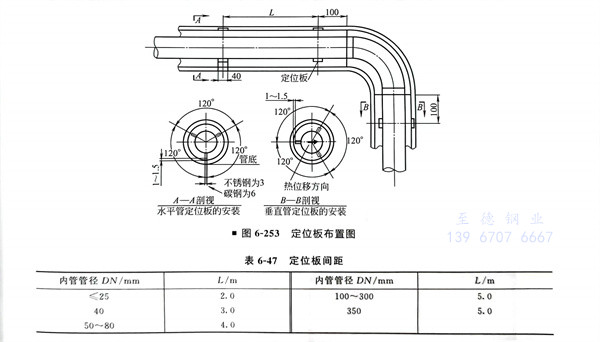

夹套管内管采用定位板定位,定位板安装方位不应影响内管热位移(图6-253、表6-47)。
