在钢棒的生产过程中会产生裂纹、夹杂和分层等缺陷而影响钢棒质量,其中,钢棒的表面纵向裂纹约占所有缺陷的70%。针对钢棒的实际缺陷类型,一般采用复合检测的方法对其质量状况进行综合评定,如超声法主要检测钢棒的内部纵向裂纹、漏磁法主要检测钢棒的表面轴向裂纹。


  钢棒轴向裂纹将严重影响产品质量,生产过程中有效检出钢棒中的轴向裂纹特别是微裂纹尤为必要。对于表面精拔加工的轴承生产用钢棒,采用交流漏磁检测能够有效探测微小裂纹。针对钢棒表面轴向裂纹,直流磁化漏磁检测一般难以适用。


  这里,介绍一种基于钢棒螺旋运动、探头固定的钢棒纵向裂纹自动检测方法与装置。采用C形局部交流磁化器对钢棒进行励磁,并采用相应的阵列传感器来拾取裂纹漏磁信号,最后通过计算机处理系统实施定量化检测与评估,获得稳定的检测灵敏度,具有广泛的应用价值。



一、检测原理

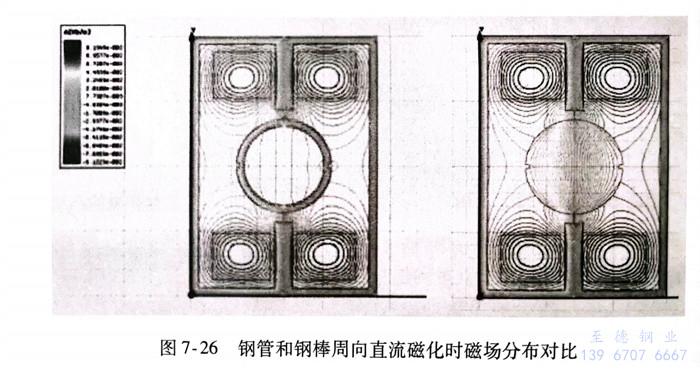

  漏磁检测方法分为直流漏磁和交流漏磁,图7-26所示为钢管和钢棒周向直流磁化时磁场分布对比。由图可知,钢管易被磁化至饱和状态,缺陷漏磁场比较大;而钢棒磁化时,由于为实心,磁力线没有环绕至钢棒表面,而直接穿过钢棒中心,表面纵向裂纹几乎没有漏磁场泄漏,为此,类似钢管轴向裂纹的直流漏磁方法难以在钢棒上实施。由于趋肤效应,交流磁场集中于工件表面,对表面轴向裂纹的检测将更为敏感,所以,钢棒轴向裂纹的检测宜采用交流漏磁检测方法。

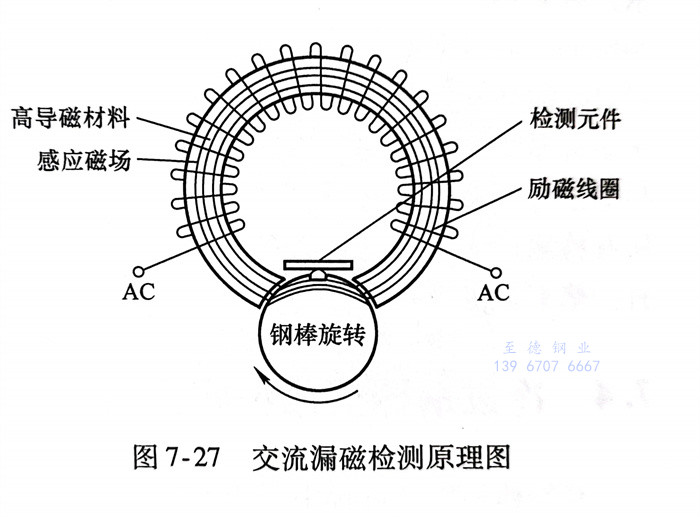

  常用的交流漏磁磁化器有穿过式线圈磁化器和局部磁轭式磁化器,用于纵向裂纹检测的仅能采用后者。图7-27所示为采用局部磁轭式磁化器的钢棒交流漏磁检测原理图。磁化器由C形高导磁材料和励磁线圈组成,其中励磁线圈环绕制在C形高导磁材料上,励磁线圈中施加一定频率的交流电流。检测元件与磁化器一起与钢棒形成相对螺旋运动,当检测元件扫查至裂纹区域时可获得裂纹信号。




二、整体方案

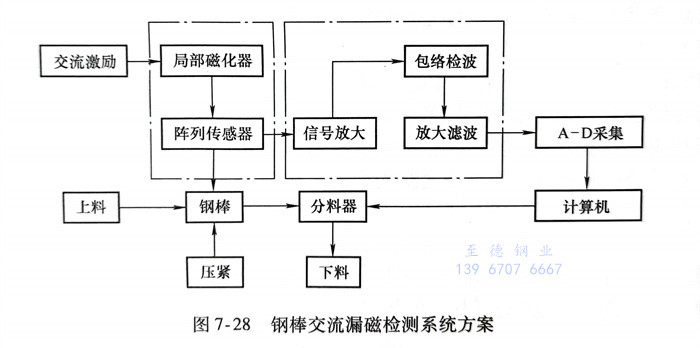

  钢棒交流漏磁检测系统方案如图7-28所示。检测单元由交流漏磁磁化器和阵列传感器组成;信号处理过程中,检测中缺陷处的交流漏磁场与交流激励场相叠加,为调制信号,因此需要对信号进行解调处理,滤除原交流励磁信号,保留裂纹信号,然后再进行放大滤波处理。




  为实现钢棒纵向裂纹的全覆盖自动化检测,检测探头需要在钢棒表面形成螺旋线扫查路径。目前,主要有两种实现方式:①检测单元静止,钢棒做螺旋推进运动;②检测单元旋转,钢棒做直线运动。第二种多出现在进口的检测设备中,旋转机构包括周向磁化器、检测探靴、集电环、初步调理电路等,结构庞大、价格昂贵。相比之下,采用第一种运动方式可避免主机的回转运动,使系统结构得到大大简化,检测成本低。这里采用基于钢棒螺旋推进的运动方式。



三、检测探头


  轴向裂纹检测应具备两大要素:一是外加磁场方向应最大限度地与轴向裂纹垂直,以激励出最大强度的漏磁场;二是磁场测量单元应该具有足够的灵敏度。


 1. 交流漏磁磁化器


   钢棒直径越小,轴向裂纹的检测稳定性越难以保证。图7-29所示为C形磁化器检测状态图。




   该方案有如下优点:


 a. 经过钢棒的有效主磁通更大,并且能保证磁场方向同轴向裂纹正交,裂纹漏磁场更大。


   磁化器所产生的磁通路径有两条:一是经过钢棒的主磁通,二是不经过钢棒的漏磁Φ通,即在磁化器两极之间传递的磁通。故在磁路内的总磁通为


   Φo=Φs+Φ, (7-1)


   常规交流漏磁检测一般使用U型磁轭,磁极平面一般与钢棒表面相切。本方案的C形磁极用弧面与钢棒表面贴合,气隙漏磁通量少,有效增大进入钢棒的主磁通量。


  b. 对于小规格钢棒,磁极与钢棒表面贴合不好,会使传感器检测区域偏离磁化中心区,对信号产生干扰。在自动化检测中,这种动态偏离将引起较大的干扰,降低检测信噪比和灵敏度。C形磁化器及其磁极实现了较好的对中,检测信号稳定,振动干扰小。

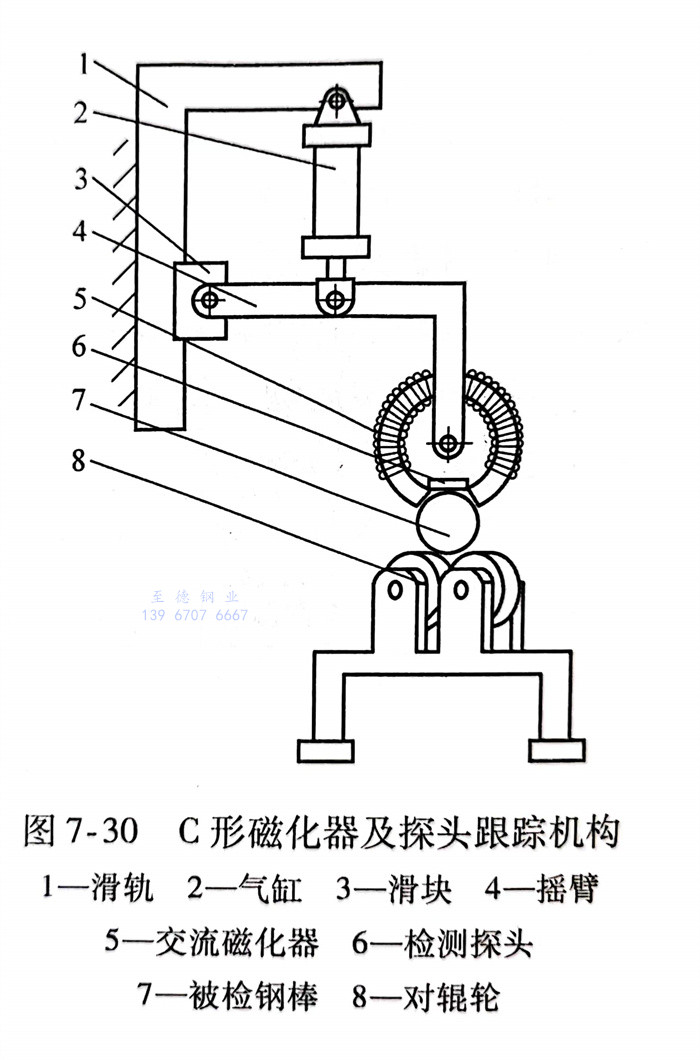

  在检测不同直径的钢棒时,钢棒中心高会发生变化,浮动对中机构可良好地实现探头跟踪,减少干扰噪声。利用滑轨滑块机构可实现检测探头装置的整体上下移动,以适应钢棒的中心高变化。气缸可使检测单元在钢棒螺旋前进过程中紧密贴合钢棒,避免提离值的变化对检测信号的影响,如图7-30所示。




 2. 阵列传感器


  为提高检测速度并满足全覆盖一致性检测,传感器设计成阵列式,以增加探头轴向覆盖范围,防止缺陷漏检。钢棒螺旋前进的螺距一般稍小于探头轴向覆盖范围,钢棒运行螺距越大,系统检测速度越高。

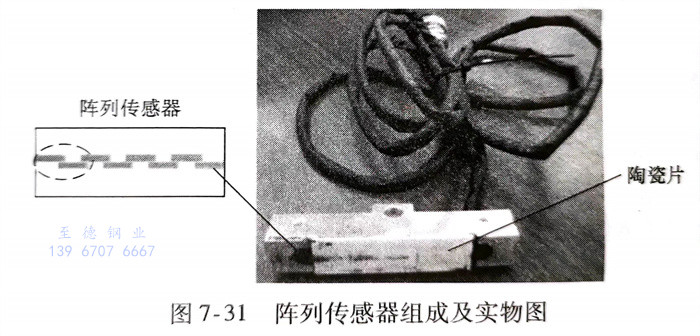

  由于检测过程中会出现多种机械电气干扰而形成背景噪声,将传感器单元设计为差分式结构来消除部分干扰信号。如图7-31所示,检测单元由扁平线圈及聚磁铁心组成,虚线框为一个差分单元。探头耐磨层采用陶瓷片,实践证明具有很好的耐磨效果,在具体应用过程中只需定期更换陶瓷片,即可延长探头的使用寿命。





四、现场应用

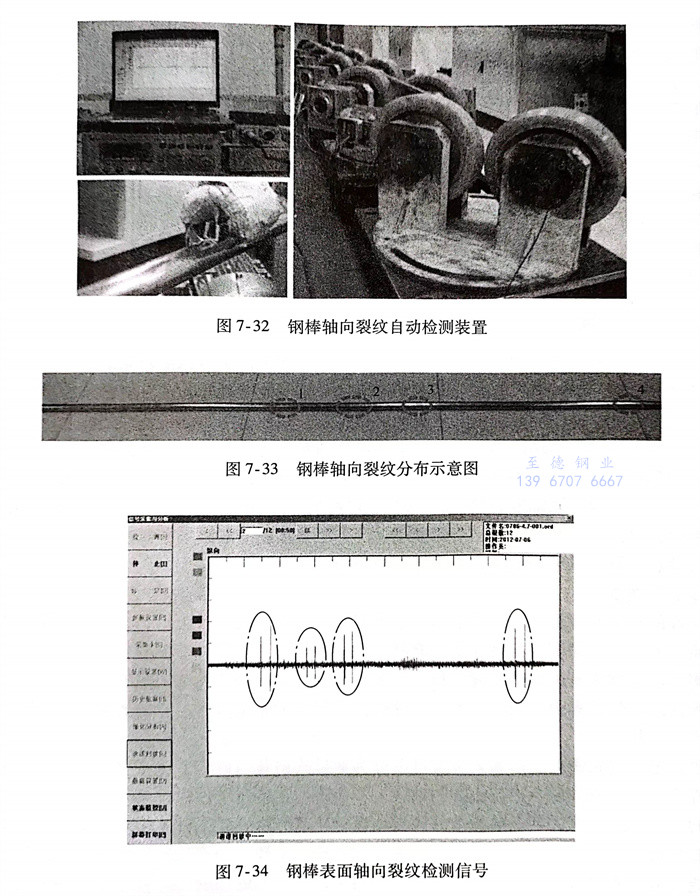

  钢棒轴向裂纹自动检测装置如图7-32所示,系统由信号励磁源、计算机、采集卡、信号处理电路、辅机装置和检测单元等组成。图中所示装置仅用了1个检测单元,其轴向覆盖范围为50mm,调节辊道的摆角,使ф24mm钢棒行驶螺距小于50mm。当检测单元增加到8个时,检测螺距达到500mm,检测直线速度可提升到60m/min。




  待检钢棒如图7-33所示,表面共有四个轴向裂纹,长均为40mm,宽均为0.2mm,裂纹深依次为0.30mm、0.15mm、0.25mm和0.30mm。


  对钢棒表面进行自动化检测,所得信号如图7-34所示。由检测信号可知,该装置对表面不同深度的轴向裂纹有稳定可靠的检测能力,且信噪比较好。


  交流漏磁法对钢棒表面轴向裂纹具有较高的检测灵敏度。局部磁轭磁化器易与阵列传感器实现一体化,采用C形局部磁化器和阵列传感器设计,使得检测结构更简单、小型化,有利于自动化检测的实施。该系统裂纹检测深度最浅可达0.15mm,检测速度可达60m/min,满足钢棒自动化检测需求。
