药芯焊丝根据其内层填料中有无造渣剂，分为药粉型（有造渣剂）焊丝和金属粉型（无造渣剂）焊丝两种。
有造渣剂的按照渣的碱度，可分为钛型（酸性渣）、钙钛型（中性或弱碱性渣）和钙型（碱性渣）的焊丝。钛型渣系的焊缝成形美观，可进行全位置焊接，电弧稳定，飞溅很少，焊接工艺性能优良，但焊缝的韧性和抗裂性能略差。钙型渣系的焊缝韧性和抗裂性能优良，而焊缝成形和焊接工艺性能稍差。钙钛型渣系介于上述两者之间。
无造渣剂药芯焊丝的焊接工艺性能类似于实心焊丝，其熔敷效率和抗裂性能优于有造渣剂药芯焊丝。无造渣剂药芯成分中大部分是金属粉，还加入了特殊的稳弧剂，能保证焊接时造渣少，效率高、飞溅少和电弧稳定等特点。此外，它还具有焊缝扩散氢含量低的特点，能提高焊接接头的抗裂性能。据统计，采用无造渣剂药芯焊丝施焊时，其造渣量只有有造渣剂焊丝的1/3，所以不需除渣就可进行连续多层焊接（3～4层），可大大提高焊接生产效率。

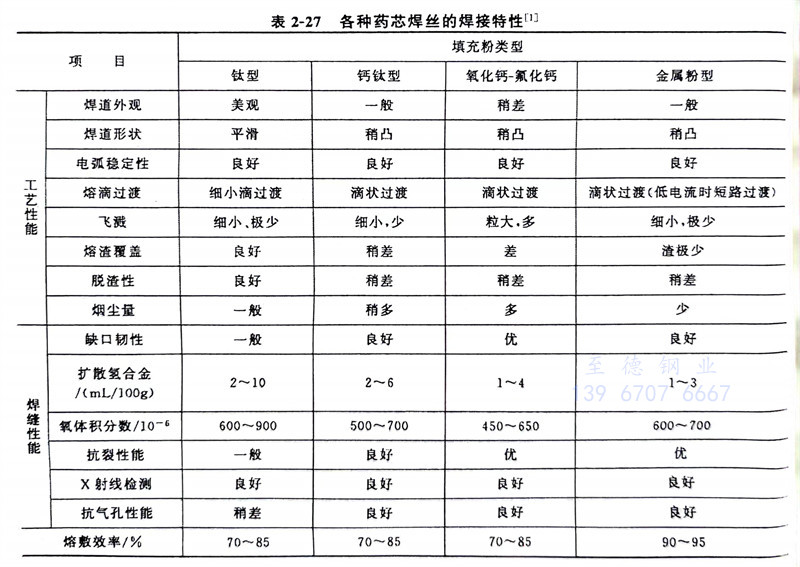

各种药芯焊丝的焊接特性见表2-27。
