应力腐蚀发生首先要有拉伸应力的作用，尤其是焊接结构的焊接应力的作用更不能忽视。奥氏体不锈钢管的热物理性能导热性差，线胀系数大，在相同的焊接条件下，焊接残余应力较大。因此应尽量降低工作应力、热应力、装配应力和焊接残余应力等。

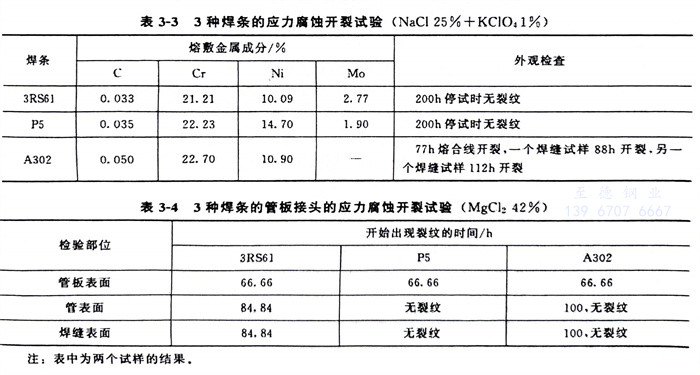

另外，为了防止应力腐蚀开裂，应合理调整焊缝成分。有些资料研究表明：对于同一母材双相不锈钢 00Cr18Ni5Mo3Si2，采用3种不同成分的焊条焊接，在两种不同的腐蚀介质中的应力腐蚀开裂性能并不同，如表3-3和表3-4所示。
另外，焊缝为γ＋δ双相组织，在氯化物介质中抗腐蚀能力并不亚于双相不锈钢管。所以Cr-Ni奥氏体不锈钢中含有δ相时，在氯化物介质中是有利的，可降低应力腐蚀开裂倾向。
