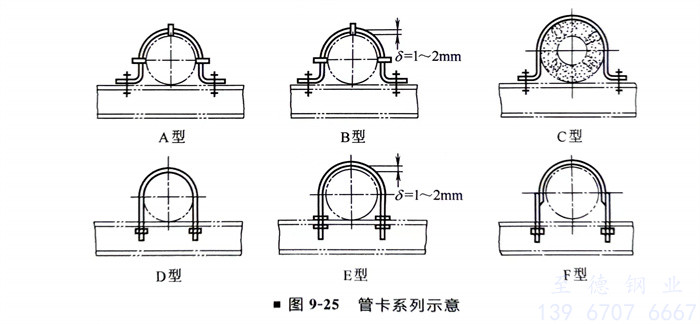

管卡是一种应用比较广泛的支架形式，它常与梁柱或其他支架（如悬臂支架等）配合使用，用于非隔热管道，也可用于保冷管道。一般由扁钢或圆钢制作。常用的管卡形式如图9-25所示。
图9-25中共给出了A、B、C、D、E、F六种管卡，其应用情况分述如下：
A型管卡常配有支耳板，当它们与悬臂支架配合用于竖管时，可起承重作用，当它们与水平梁配合用于水平管时，可起止推作用。该管卡的承载能力取决于扁钢的宽度、螺栓的数量、支耳板的大小和数量，一般情况它适用于DN80～350的光管承重或止推。
B型管卡既可与悬臂支架配合，又可与水平支承梁配合，用于DN80～350光管（竖直或水平）的导向。
C型管卡专用于保冷管道的承重和导向。当它用于竖直管子的承重时，限用于DN50以下的管子，当管子直径较大时，应辅以其他承重支架。
D型和E型管卡均用圆钢做支架零部件，形式较简单。又由于它沿管子切向拉紧，可获得较大的卡紧力，故不大于DN50的竖直光管常以D型管卡进行承重。E型常用于DN15～150的竖直或水平光管的导向，此时它的固定螺母为生根件，上下各一个，便于保证导向间隙。
F型管卡常又称防振管卡，用于有机械振动的管道。该支架用扁钢做卡箍零部件以增大其受力面积，而以螺栓切向拉紧有利于增加支架的卡紧力，管卡与管子之间垫若干石棉块，既便于增加振动阻尼，又使管子能够有少量的轴向位移，固定螺母为双螺母，以防止因振动而脱落。
