框架型型钢支架主要用于水平管道的承重。该类支架常利用系统已有的梁柱作为生根点，其特点是承重能力大，支承刚度大，常代替系统支承梁进行局部支承。

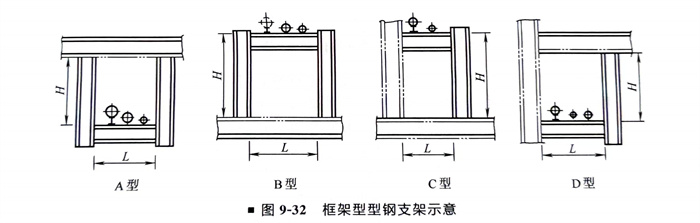

  常见的框架型型钢支架形式如图9-32所示。图9-32中共给出了A、B、C、D四种形式，究竟采用哪种形式视原有的梁柱和被支承管的位置而定。一般情况下，该种支架的尺寸最长应不超过1500mm，最高尺寸H应不超过2000mm，支承荷载视所用型钢规格、尺寸L和H而定，一般最多不超过10000N。
