1. 管道跨度的计算方法

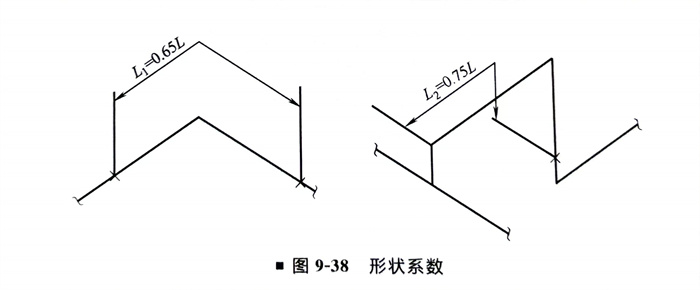

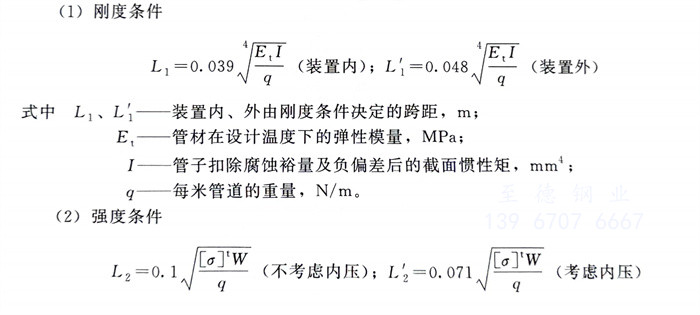

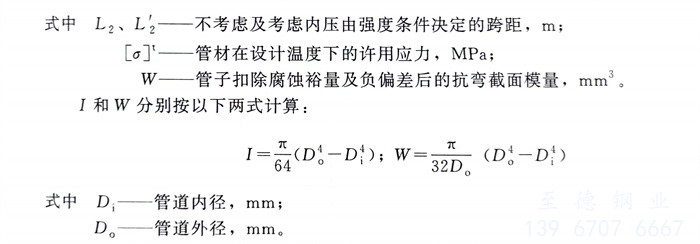

一般连续敷设的管道允许跨距L应按三跨连续梁承受均布荷载时的刚度条件计算，按强度条件校核，取(L1和L2)两者中的小值（图9-38）。
一个管系通常包括各种形式和不同荷载条件的管段，由于其承受重量荷载的能力各不相同，应根据情况按照管道的基本跨距Lo（取L1L2中的较小值）及管段的形状，确定不和同管段的最大允许跨距。
2. 水平弯管的最大允许外伸尺寸

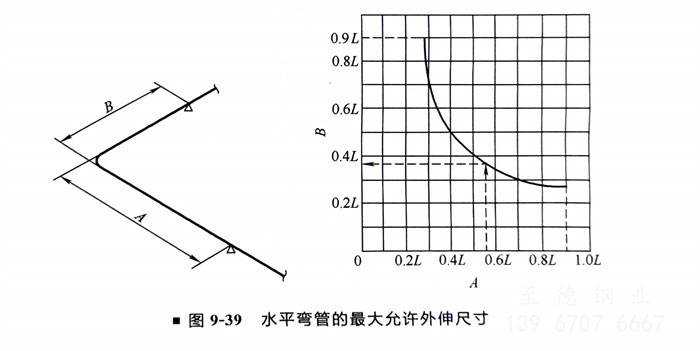

水平弯管的最大允许外伸尺寸按图9-39选用。确定管道的基本跨距Lo后，按支架配置情况定出弯管一边A或B的尺寸，再由图9-39求另一边的最大允许尺寸。
3. 水平π形管段的最大允许外伸尺寸
水平II形管段的最大允许外伸尺寸按图9-40选用。确定管道的基本跨距Lo后，定出A或B任一边的尺寸，再由图9-40求另一边的尺寸。
4. 带垂直管段的Z形管段的最大允许外伸尺寸
带垂直管段的Z形管段的最大允许外伸尺寸按图9-41选用。确定基本跨距Lo后，依据已知的尺寸B，再按A、C段中任一段尺寸求另一段尺寸。
5. 某国外大型工程项目管道最大基本跨度工程实例
a. 碳钢管和厚壁不锈钢管的最大基本跨距（表9-2）数据遵循下列要求。
①. 设计温度低于350℃的STD标准壁厚或者更大壁厚的碳钢管。
②. 设计温度低于350℃的Sch40S壁厚或者更大壁厚的DN400以下的奥氏体不锈钢管。
③. 设计温度低于280℃的Sch10S壁厚或者更大壁厚的双相不锈钢管。

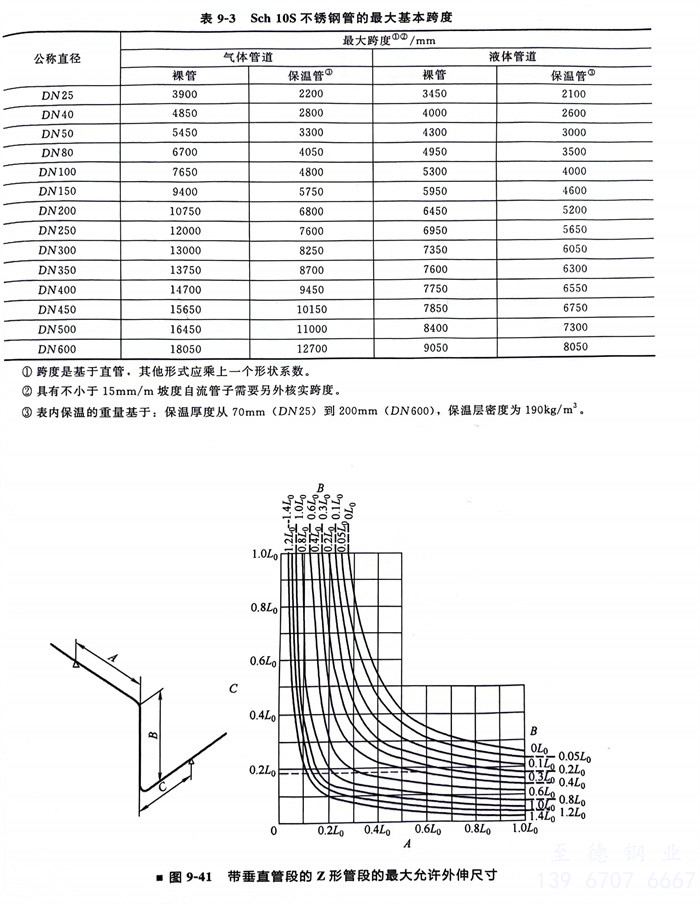

b. Sch 10S不锈钢管的最大基本跨度（表9-3）下列数据应用于壁厚为Sch 10S、最高设计温度为350℃奥氏体不锈钢管。
c. 垂直管线的最大跨度（见表9-4）
