工程实例一

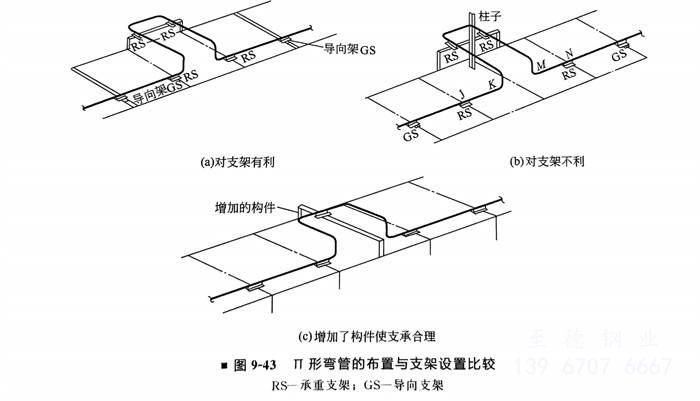

Ⅱ形弯管的布置与支架设置的比较（图9-43）
图9-43（a）优于图9-43（b），因在图9-43（b）中JK及MN管段太长，管道易下垂。
工程实例二

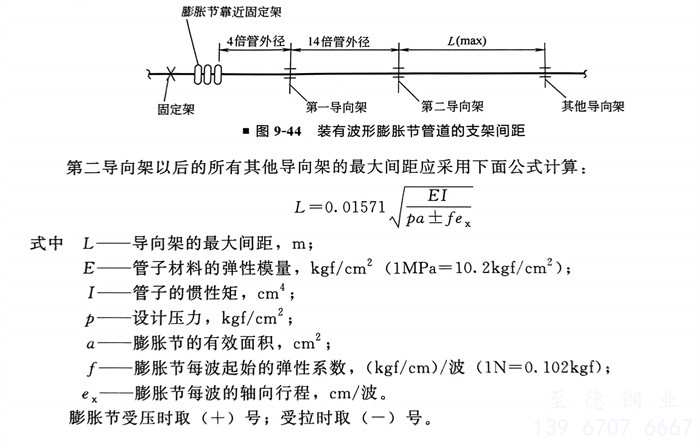

装有波形膨胀节管道的支架间距（图9-44）
根据美国膨胀节制造商协会EJMA的标准，装有波形膨胀节的管道，支架的设置应按图9-44所示。
工程实例三

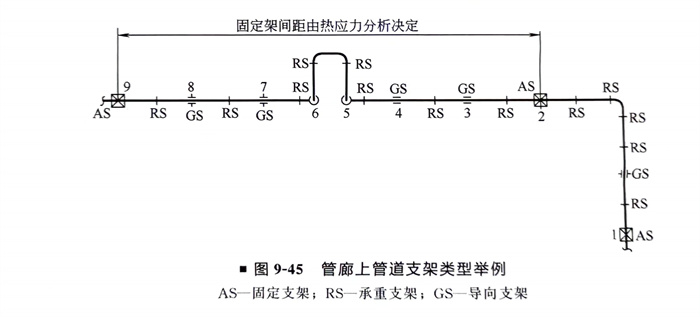

管廊上管道的支架（图9-45）
①. 管廊上管道支架的间距，受到管廊结构的梁及柱间距的限制。小管道支架间距一般为3m，大管道支架间距为6m。对于小管道的最大允许支架间距小于3m时，最好利用大管支承小管，或在管廊的梁两侧另增加悬臂梁。对于大直径管道只需在主梁上支承就够了。
②. 设固定架的注意点：一般应在柱子轴线的主梁上设置，不要设在次梁上；尽量不要使固定架两侧的推力相差过大。
③. 设有Ⅱ形膨胀弯时，图9-45中4～5点及6～7点的距离要适当，可按柔性分析决定（一般可按40倍公称直径考虑），同时考虑管道的横向位移不至于太大，此外1～2点之间的管道应有充分的柔性。
工程实例四

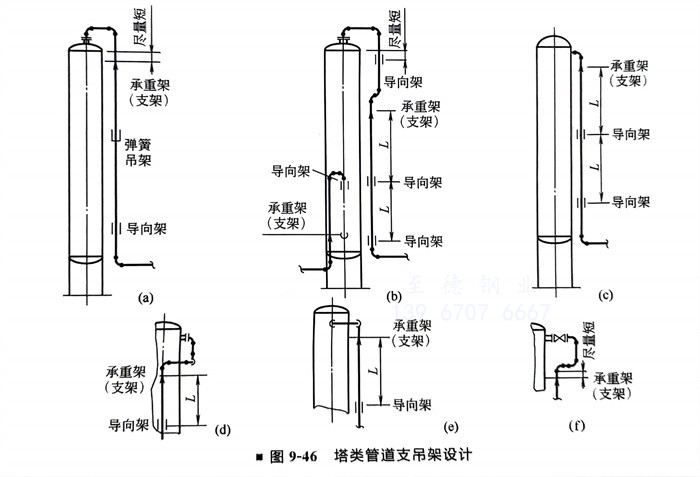

塔类管道的支吊架设计（图9-46）
