1. 管道重量


  按管道材料标准或管材生产厂家的资料计算。


2. 流体重量


  ①. 流体为液体,当流体密度大于水的密度时,按充满管道容积的流体重量计算;当流体密度小于水的密度时,按充满管道容积的水重量计算。


  ②. 流体为气体,当气体管道需进行水压试验时,按充满管道容积的水重量计算,当气体管道需考虑气体冷凝液在管道中的填充量时,可按充满管道截面积的10%~20%计算。


3. 隔热层重量


  按隔热标准或生产厂家提供的资料计算。


4. 集中荷载


  ①. 管件(包括阀门)重量来源于样本或生产厂家的资料。


  ②. 管道支吊架重量。


  ③. 安全阀反力,通常是通过计算提供。


  ④. 调节阀推力,通常由仪表专业提供。


  ⑤. 风荷载、地震荷载等通常由土建专业自行考虑。

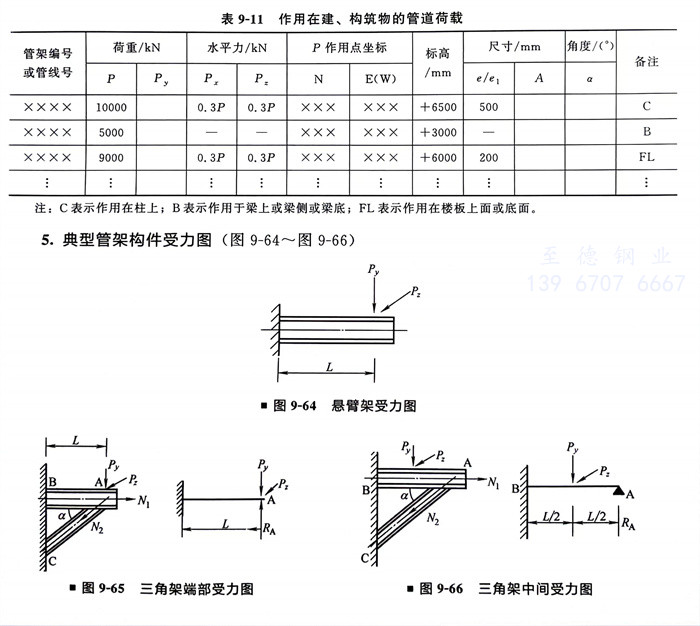

  当装置内的管架由土建专业设计时,压力管道设计人员应附上管架生根部位和形式的图,并在图上附上作用在建、构筑物的荷载重和水平推力。或者把计算的荷载填入类似表9-11的表格,和标注了管架的管道布置图或设备布置图一起向土建专业提出管道荷载条件。
