一、管道布置平面图尺寸表示的一般要求
①. 总尺寸及标高在平面图上应表示。
②. 管线的长度用整数表示，小数点以后舍去，精确到毫米。
③. 对于斜管，表示平面尺寸。
④. 斜管的尺寸表示至小数点第一位。除以下情况外，要避免重复标注尺寸：管廊上配管的间隔尺寸；与其他区的图纸的连接尺寸。
⑤. 管道元件要原封不动地使用各资料数据表中的数值。
⑥. 组装尺寸用整数表示（每一元件总尺寸的计算至小数点第一位圆整）。
⑦. 与其他图纸相接的管道尺寸应表示在相接区的附近。

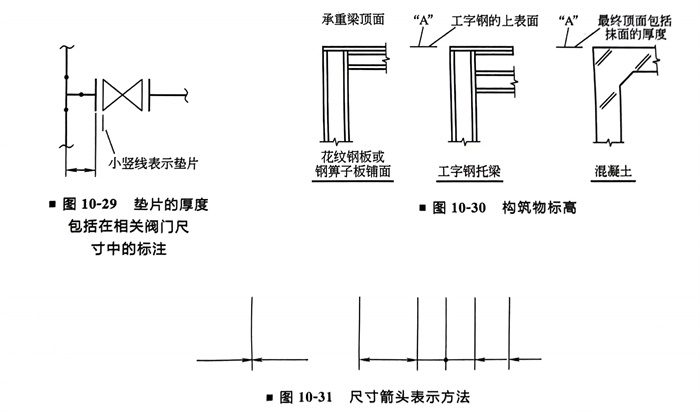

⑧. 垫片的厚度包括在相关阀门尺寸中（图10-29）。
⑨. “EL”加注在管中心标高前，如果因梁或支架，管子需标管底标高时，加注“BOPEL”。
⑩. 在坡度管和重力流管线要控制标高时，应以“WPEL”（工作点标高）表示。
⑪. 构筑物的标高在下列状况要标明“A”处标高，如图10-30所示。
⑫. 尺寸的箭头使用下列方法表示，如图10-31所示。
二、斜管
1. 坡向符号的使用
①. 用三角形表示单管线的坡向，如果PID或UFD已表示了坡度，那么配管图上可不用表示。

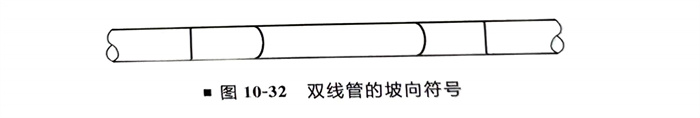

②. 双线管的坡向用椭圆符号表示（图10-32）。

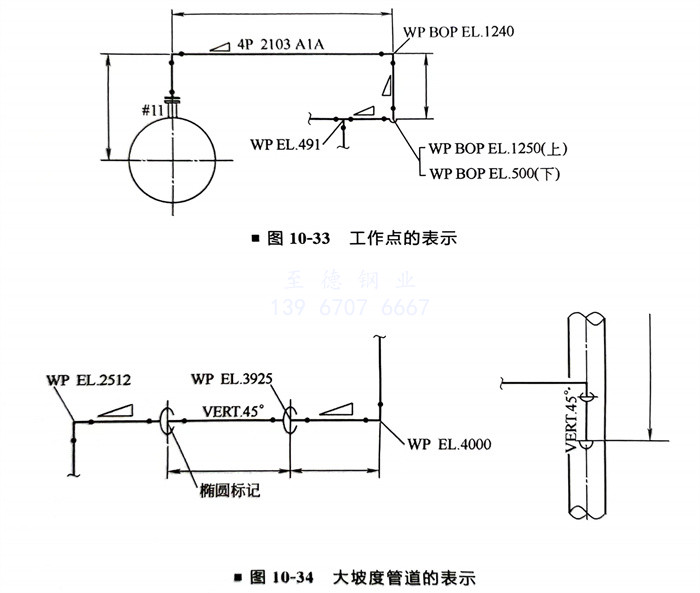

2. 工作点（WP）的表示（图10-33）对于斜管，工作点应表示：管道的拐弯处；界区线或接续线的交接点。
3. 大坡度管道的表示（图10-34）
三、平面尺寸的表示

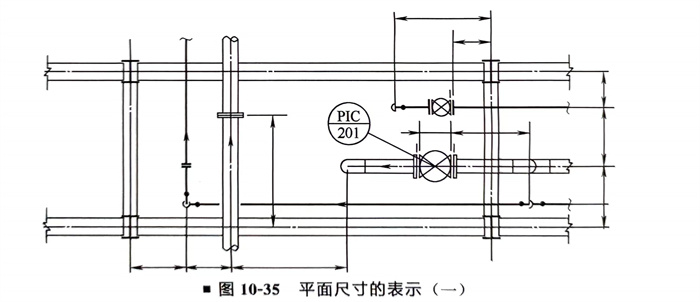

①. 尺寸应以构筑物（或建筑物）柱子中心为基准至管中心标注（图10-35）。
②. 为了尺寸标注的起点清楚，垫片用短细线示意（图10-35）。

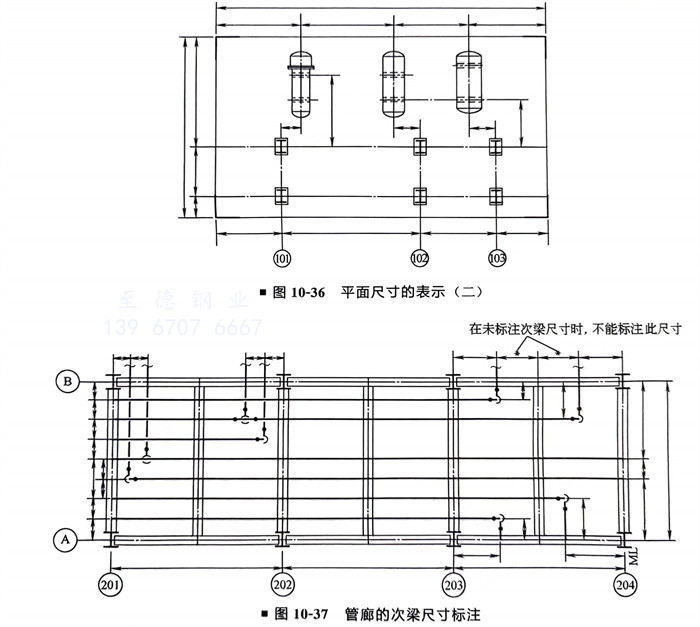

③. 区域总尺寸标注应在图纸的上方和左侧（图10-36）。
④. 管廊的管线穿过两边的接续线或界区线，管道之间的尺寸应在两侧表示。
a. 管廊的次梁尺寸间距相等时，则不需表示，除非管道尺寸从次梁引出，则必须表示（图10-37）。
b. 次梁的间距不等时，应标注其尺寸（图10-37）。

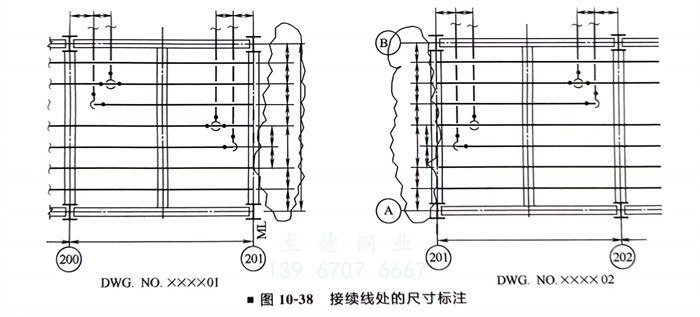

c. 与其他图相接的管线，在接续线处的尺寸在每张图上以同样的方法表示（图10-38）。

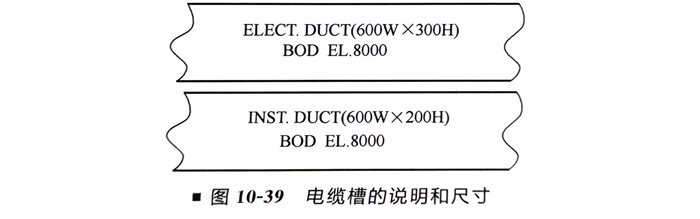

⑤. 电气及仪表电缆槽的说明和尺寸如图10-39所示。

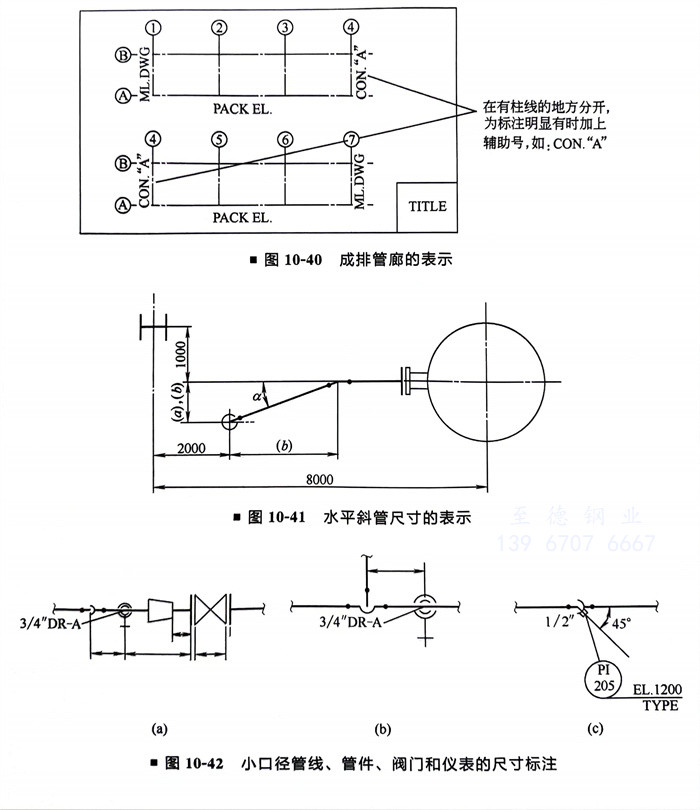

⑥. 当管廊的管线在一张图上分开成多排时，按图10-40所示的形式表示。
⑦. 水平斜管尺寸的标注按下述方法进行（图10-41）：角度和三角形的一条边表示法；三角形的两条边表示法。
⑧. 小口径管线、管件、阀门和仪表的尺寸标注如图10-42所示。

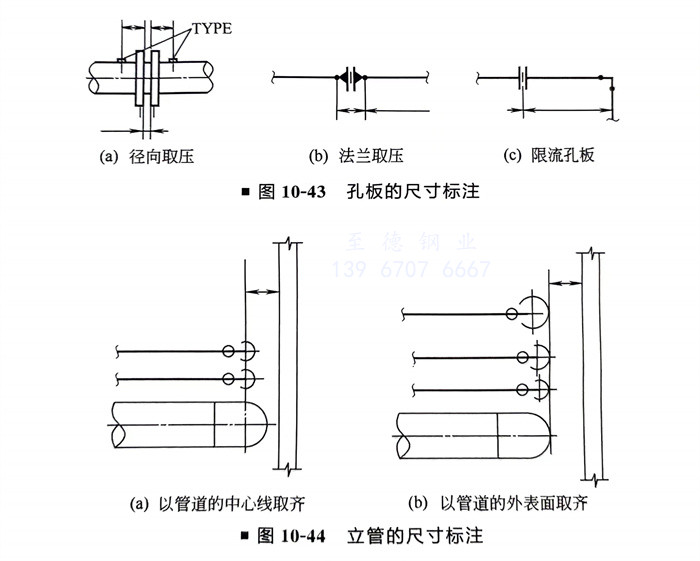

⑨. 孔板的尺寸标注如图10-43所示。
⑩. 立管的尺寸标注如图10-44所示。
四、塔的垂直管线
对于塔的每个截面尺寸“A”和“B”都应表示（图 10-45）
