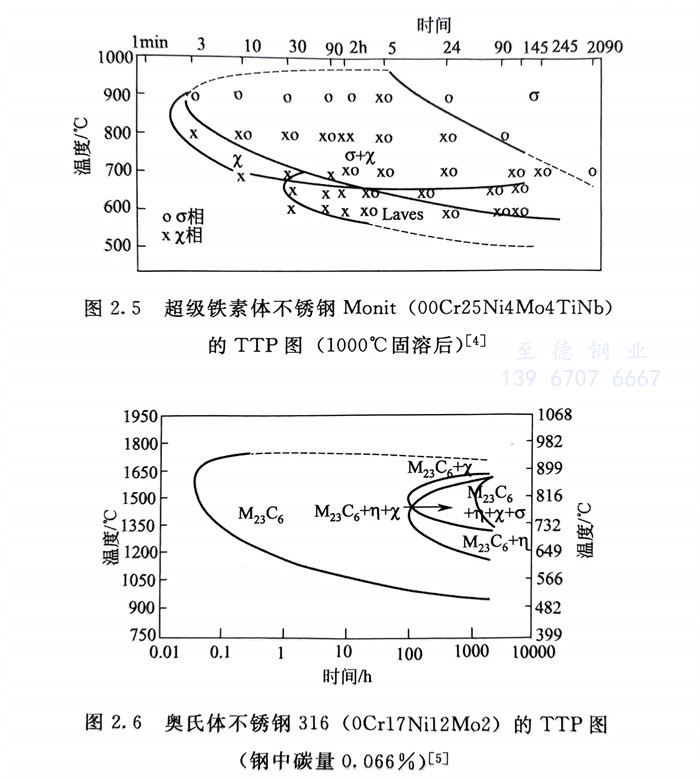

图2.5～图2.7分别为超级铁素体不锈钢Monit（00Cr25Ni4Mo4TiNb），奥氏体不锈钢316（0Cr17Ni12Mo2）和双相不锈钢2205（00Cr22Ni5Mo3N）的TTP（时间-温度-沉淀）图。
由图2.5可知，由于Monit钢中碳量很低，没有，金属间相σ、x和Laves（η）相均在600～900℃范围析出。x相析出最快，在800～900℃间仅保温约2min即可。可惜此图中没有标出约475℃下a＇的析出范围。
由图2.6可知，在316不锈钢中， 碳化物析出最快，816～899℃间仅保温0.05h即可；由于316不锈钢中铬、钼量低，金属间化合物如σ、χ和η相的析出则比较缓慢。

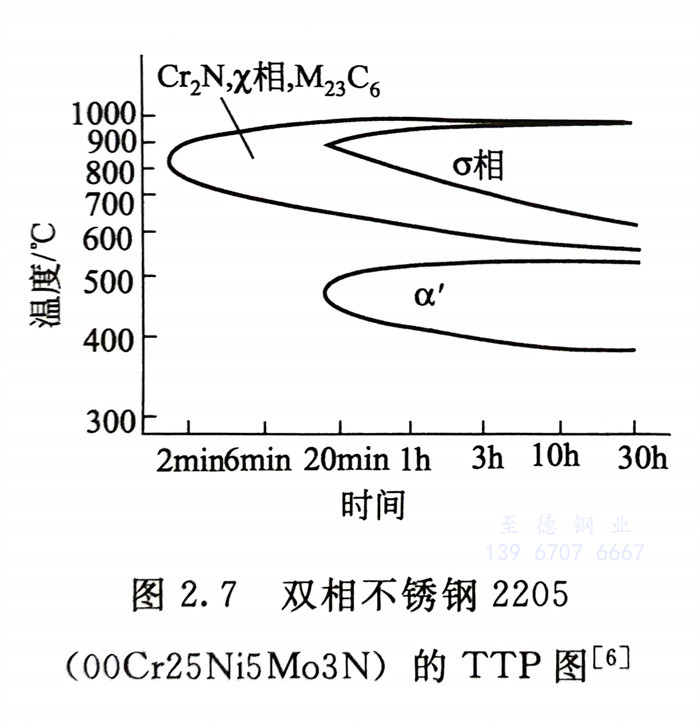

由图2.7可知，在2205双相不锈钢中， 和x相的析出速度都比较快，在800～900℃间仅保温约1min即可，而σ相和α＇相的析出，则需在各自的敏感温度停留至20min以上。研究表明，所有双相不锈钢自高温冷却过程中（如自1350℃冷却）一般均会有从铁素体到二次奥氏体（γ2）的转变（见本书铬镍双相不锈钢的发展和性能特点内容）。
当人们把不锈钢，例如图2.5的25-4-4超级铁素体不锈钢、图2.6的316奥氏体不锈钢和图2.7的2205双相不锈钢加热到适当温度（例如固溶处理温度），停留足够的时间并快速冷却，则钢中的碳、氮化物和金属间化合物就会溶入基体中形成C、N、Cr、Mo等元素过饱和的亚稳定的固溶体。但是当一旦再受到热加工、热成型和焊接等的热作用或固溶处理冷却速度不足，已溶入钢中的碳、氮化合物和金属间化合物又会从基体上或沿相界、晶界重新沉淀出来，从而严重影响钢的性能。对于固溶态不锈钢受热履历的影响而引起的这些相的析出敏感性，一般称为不锈钢的组织热稳定性。总的说来，不锈钢的组织热稳定性高，对碳、氮化物和金属间化合物析出敏度性低，对不锈钢的组织和性能是有益的。目前，随着各种高合金超级不锈钢的面世，为了提高钢的耐蚀性，加入大量Cr、Mo、N，钢的组织热稳定性下降，已引起人们高度关注。后面所涉及的热加工、热成型、热处理（固溶处理后的敏化和时效）以及焊接后性能的改变多属于组织热稳定性的影响。
