当硅含量在≤0.8％或≤1.0％处于不锈钢中正常含量时，会降低铬镍奥氏体不锈钢的耐蚀性并显著提高钢的固溶态晶间腐蚀的敏感性，例如在氨基甲酸铵（尿素）介质中，而当钢中硅量极低时，铬镍奥氏体不锈钢耐硝酸腐蚀的性能显著提高，耐固溶态晶间腐蚀的性能优良。

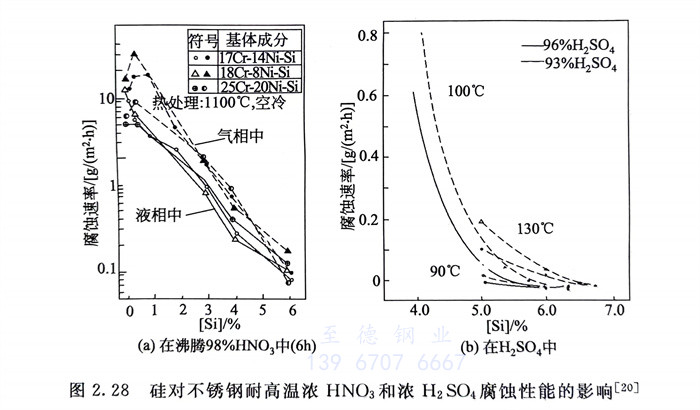

向不锈钢中加入适量硅，可使不锈钢具有优异的耐高温、高浓度硝酸和硫酸腐蚀的性能（图2.28），这与硅在不锈钢表面形成富硅的氧化物保护膜有关。
不锈钢随含硅量的增加，钢中σ、 χ等脆性相析出的敏感性增加，钢的塑、韧性下降，耐蚀性降低，焊接性不良。硅可显著提高不锈钢的高温抗氧化性。
在双相不锈钢中，大量以钨代钼的研究表明，钨对钢耐蚀性和组织热稳定性的影响与钼的作用并无显著差别。
