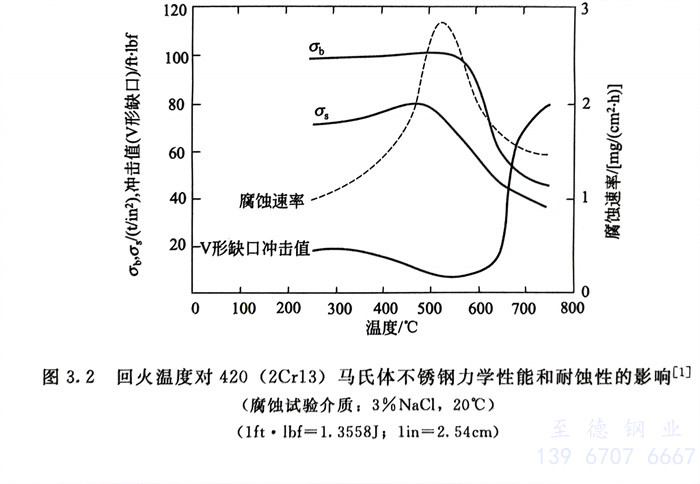

马氏体铬不锈钢主要指1Cr13、2Cr13、3Cr13、4Cr13等传统马氏体不锈钢，它们的铬含量≥11.5%，最高18％，使此类钢具有不锈性和在弱介质中的钢，它们的含铬耐蚀性；钢中含碳量随钢中含铬量的不同，一般在0.10％～1.0％范围内，以保证高温下为奥氏体，淬火后室温下为马氏体，通过层片状高碳马氏体的形成和碳化物的析出，使此类钢具有高强度和高硬度，淬火后再经回火，消除淬火应力并获得均匀稳定的组织，使此类钢具有一定的塑、韧性和良好的耐蚀性等综合性能，见图3.2。由于马氏体铬不锈钢的不锈耐蚀性在所有不锈钢类中处于劣势（见表3.1），而且塑、韧性差，焊接性不良或根本不能焊接，从而限制了它们的广泛应用。根据世界范围内的统计，此类钢的产量占不锈钢总产量的1％左右。

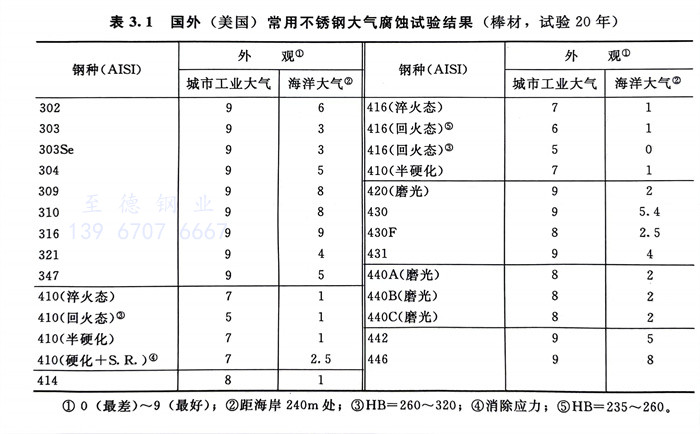

国外常用不锈钢大气腐蚀试验结果（棒材，试验 20年）
