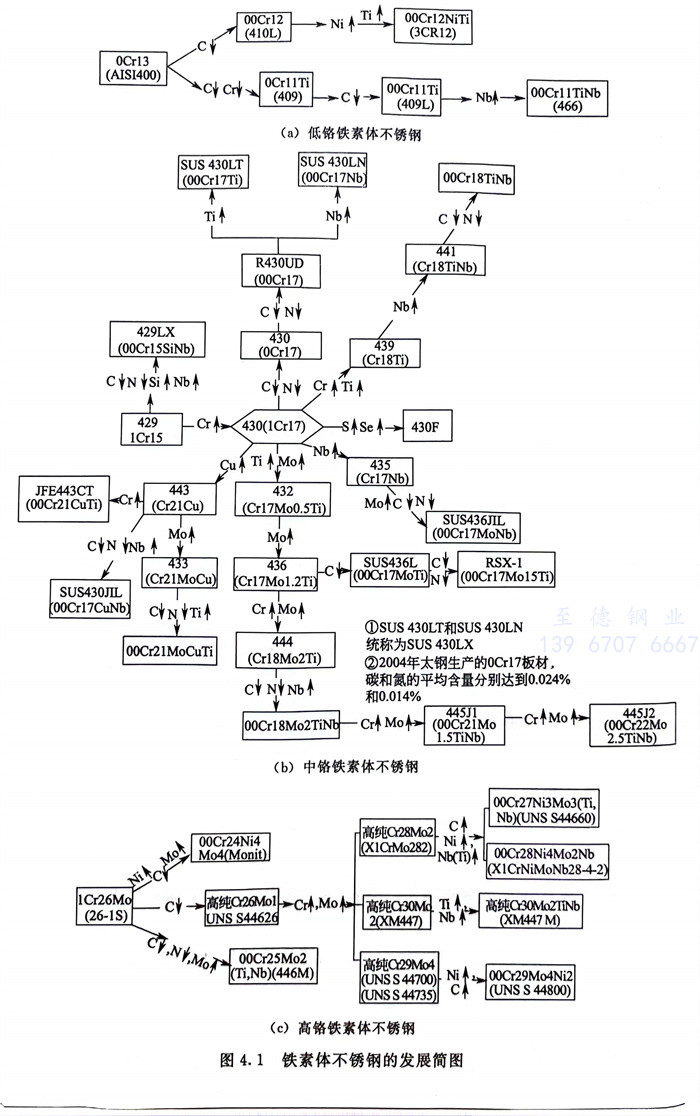

图4.1列出了低铬、中铬和高铬三种类型铁素体不锈钢的发展概况。
20世纪五六十年代以前，用电弧炉单炼并加工生产的传统铁素体不锈钢，钢中碳、氮含量处于常规水平，很难再降低。自20世纪60年代以来，由于不锈钢生产技术的进步，采用AOD、VOD等二次精炼工艺冶炼并加工生产的低碳氮和超低碳氮的现代铁素体不锈钢，使传统（普通）铁素体不锈钢性能上的一些不足得到了较大程度的克服和较圆满的解决。产量增加，使用范围在不断扩大。
20世纪60年代以来，所发展的现代铁素体不锈钢（早期曾称为新铁素体不锈钢）主要有以下几种。
高纯铁素体不锈钢，钢中代表性牌号有高纯Cr18Mo2（Ti，Nb），高纯Cr26Mol（UNS S44626）和高纯Cr28Mo2（X1CrMo282），高纯 Cr29Mo4（UNS S44700，UNS S44735）以及高纯Cr30Mo2（Ti，Nb）（XM447，XM447M1）等，高纯 Cr28Mo2，高纯Cr29Mo4和高纯Cr30Mo2也常常归入超级铁素体不锈钢中。
超级铁素体不锈钢，钢的耐点蚀当量值（PRE）[ Cr ] + 3.3[ Mo] ≥ 35% 代表性牌号除上述三种高纯高铬钼牌号外，还有超低碳并含镍的00Cr24Ni4Mo4(Ti,Nb)(Monit,UNS S44635), 00Cr27Ni3Mo3(Ti, Nb)(SEA-CURE,UNS S44660），00Cr28Ni4Mo2Nb（X1CrNiMoNb28-4-2）和 00Cr29Mo4Ni2（UNS S 44800）等。
超级铁素体不锈钢的超低碳并含镍（2％～4％）的一些牌号，系在高纯高铬钼铁素体不锈钢（例如Cr28Mo2和Cr29Mo4）基础上，为了降低钢采用真空炉双联工艺的生产成本，并便于采用AOD、VOD等炉外精炼工艺进行大量生产，提高了钢中碳（到0.030％）和氮（≤0.040％）量；而为了防止由于碳、氮量提高而导致的钢的耐晶间腐蚀敏感性的增加，又加入了稳定化元素钛、铌；而为了防止碳、氮量提高而导致的钢的脆性转变温度提高和室温韧性下降，以及为了提高耐一些还原性酸的耐蚀性，又加入了2％～4％的镍。
碳氮和超低碳氮中铬铁素体不锈钢，代表性牌号有的0Cr17（430）[ C ] ≤0.08％和［C］≤0.03％的00Cr17,00Cr17Ti，00Cr17Nb，00Cr17TiNb和 00Cr17CuNb，00Cr18Mo1.5Ti，00Cr21CuTi等；为了满足耐海洋性大气腐蚀的需求，还开发了00Cr22Mo1.5（Ti，Nb）等牌号。
低碳氮和超低碳氮低铬铁素体不锈钢，代表性牌号有0Crl1Ti（409），00Cr11Ti（409L），00Cr11TiNb（466）和 00Cr12（410L），00Cr12NiTi（3CR12）等。
需要指出：近来，中、低铬现代铁素体不锈钢也出现了要求[ C + N ] ≤150× 10-6的高纯化趋势。
